Преобразователи измерительные давления и уровня Deltapilot

Назначение

Преобразователи измерительные давления и уровня Deltapilot (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - давления любых жидкостей или паст в унифицированный аналоговый токовый или в цифровые сигналы. Кроме того, преобразователи, в зависимости от модели и модификации, могут использоваться для измерения связанных с давлением величин: уровня и плотности жидкости.

Описание

Преобразователи Deltapilot имеют однокамерное исполнение корпуса, выпускаются в двух исполнениях - М и S. Deitapilot M, в отличие от Deltapilot S, не имеет выходных сигналов Profibus PA и FOUNDATION Fieldbus.

Получение информации об измеренном значении возможно в виде индикации на ЖК дисплее, устанавливаемом по заказу на переносном пульте дистанционного управления (коммуникаторе) или на ПК.

Преобразователи Deltapilot состоят из электронного модуля, корпуса и чувствительного элемента, выполненного по запатентованной технологии «CONTITE» (condensation-free, watertight), исключающего проникновение влаги внутрь чувствительного элемента при возникновении конденсата. В зависимости от модели, преобразователь может иметь компактное (FMB50/70) или раздельное исполнение (погружного типа), причем чувствительный элемент может располагаться на конце жесткого стержня (FMB51) или гибкого троса (FMB52/53).

Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал величиной от 4 до 20мА, частотно-модулированный (HART-протокол) или цифровой (Profibus PA и FOUNDATION Fieldbus). Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерений. Оригинальная конструкция измерительной ячейки позволяет значительно увеличить устойчивость измерительных преобразователей к перегрузкам, превышающим номинальное значение давления до 20-ти раз. Мембрана изготовлена из химически-стойкого материала Hastelloy C. По дополнительному заказу могут быть поставлены мембраны с золотым покрытием и с добавлением родия или платины.

Преобразователи Deltapilot относятся к «интеллектуальным» преобразователям и имеют следующие функции:

- самодиагностика сенсора и электроники;

- дистанционная перенастройка диапазонов измерений, а также использование внутренних или внешних клавиш настройки;

- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;

- представление результатов измерений в любых единицах измеряемых параметров.

Преобразователи могут изготавливаться в простом и взрывозащищённом исполнении Ex ia.

Преобразователи Deltapilot могут применяться в различных отраслях промышленности (в том числе в пищевой промышленности) в системах управления технологическими процессами, при учетно-расчетных операциях, а также в автономном режиме.

FMB50

FMB51

FMB52

FMB53

FMB70

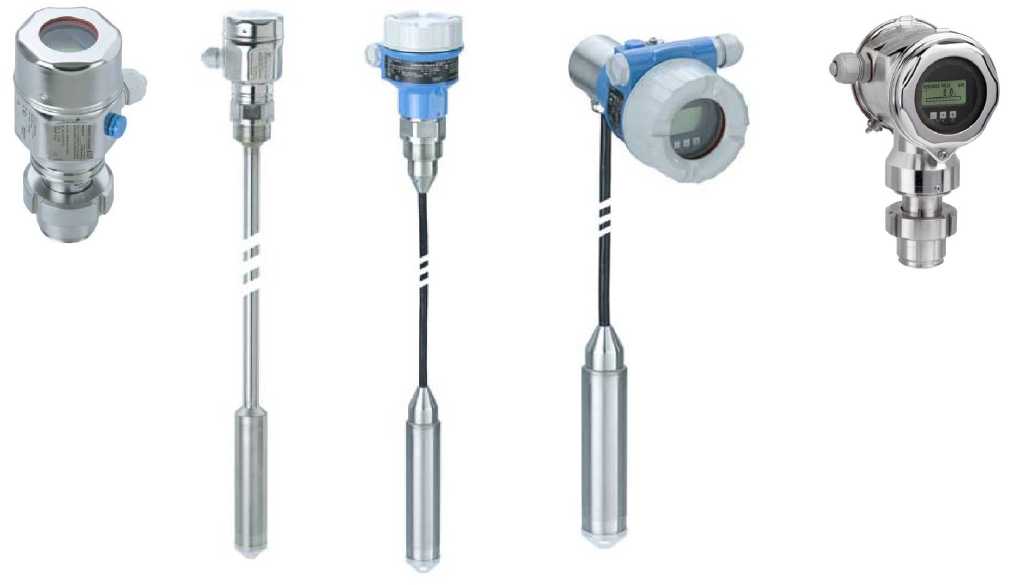

Рисунок 1 - Фотография общего вида средства измерений

Программное обеспечение

Программное обеспечение преобразователей измерительных давления и уровня Deltapilot состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software -метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.

Номер версии программного обеспечения имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.

Наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению).

В преобразователях измерительные давления и уровня Deltapilot конструктивно предусмотрено наличие переключателя ? (рисунок 2), расположенного внутри корпуса. Любое изменение настроек возможно только тогда, когда                       переключатель                       имеет                       состояние

«Включен» («on»). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен» («off»).

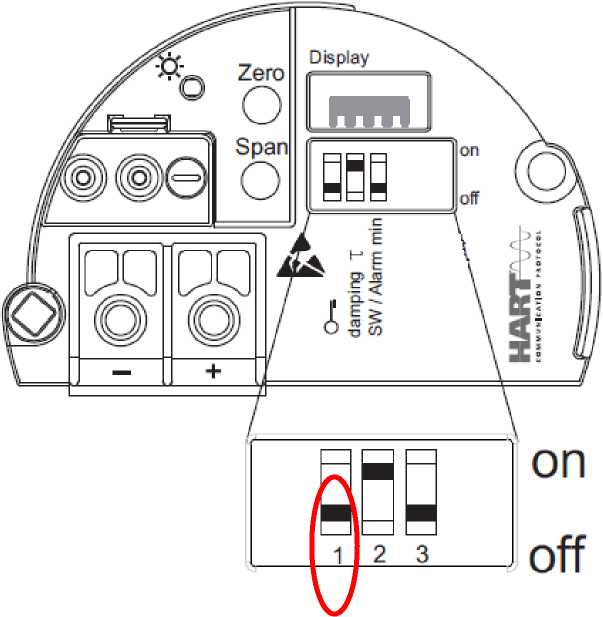

Рисунок 2 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей давления и уровня Deltapilot

Для применения преобразователя давления и уровня Deltapilot в учетно-расчетных операциях переключатель заклеивается маркой поверителя, также конструктивно предусмотрено пломбирование корпуса пломбами надзорного органа (рисунок 3).

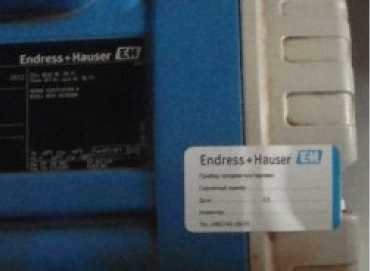

Рисунок 3 - Схема пломбирования корпуса преобразователя давления и уровня Deltapilot

Идентификационные данные программного обеспечения преобразователей давления и уровня Deltapilot приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения_____________________

ПО имеет уровень защиты «Высокий» от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Технические характеристики

Основные метрологические характеристики приборов приведены в таблице 2

Таблица 2 - Основные метрологические и технические характеристики

Напряжение питания приборов: - от 10,5 до 45 В постоянного тока частотой от 50 до 60 Гц (блок питания сверхнизкого напряжения).

Потребляемая мощность, В А, не более   1.

Средний срок службы, лет, не менее 15.

Знак утверждения типа

наносится на корпус прибора методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплектность приборов представлена в таблице 3.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Публикация МЭК 60770 «Методы выражения характеристик измерительных преобразователей промышленного применения»

Техническая документация фирмы «Endress+Hauser GmbH+Co.KG», Германия
