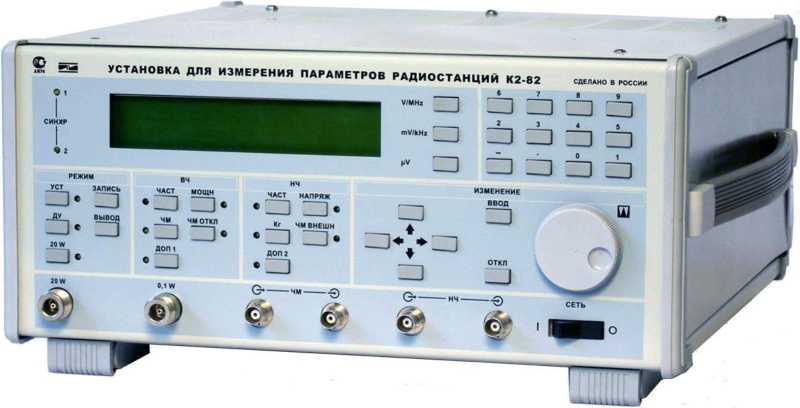

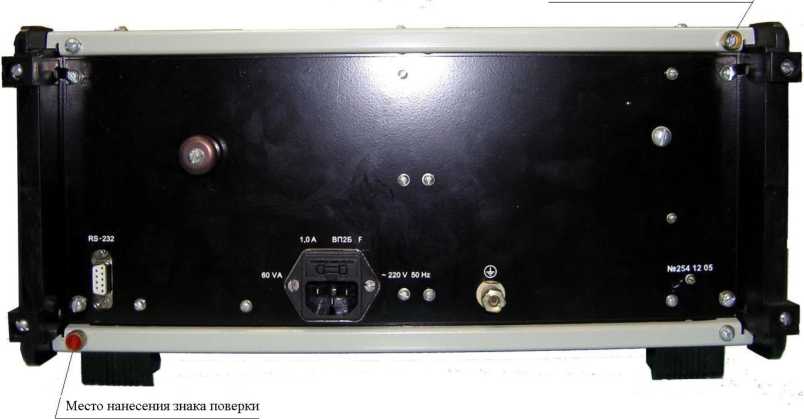

Установки для измерения параметров радиостанций К2-82

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 2 до 3, от 150 до 175, от 300 до 350

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

±(1-10-6 F+10)*

Диапазон измерения мощности, Вт: - по входу 0,1 W

- по входу 20 W

от 0,002 до 0,1; от 0,1 до 20

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения мощности, %:

- в диапазоне частот до 3 МГ ц

- на других частотах

±10; ±15

Диапазон измерения девиации частоты, кГц: - пикового значения

- среднеквадратического значения

от 0,1 до 10;

от 0,07 до 10

Пределы допускаемой абсолютной погрешности измерения девиации частоты, Гц:

- пикового значения

- среднеквадратического значения

±(0,06 Ди+30)*2; ±(0,1 ДГи+30) *2

Диапазон измерения частоты сигнала НЧ, кГ ц

от 0,05 до 20

Пределы допускаемой абсолютной погрешности измерения частоты сигнала НЧ, Гц

±1

Диапазон измерения напряжения сигнала НЧ, В

от 0,03 до 10

Пределы допускаемой абсолютной погрешности измерения напряжения сигнала НЧ, мВ

±(0,05Ub+N)*3

Встроенный генератор ВЧ:

- пределы допускаемой относительной погрешности установки частоты в рабочем диапазоне частот

- дискретность перестройки частоты, кГц:

- в диапазонах от 150 МГц до 350 МГц

- в диапазоне от 2 МГц до 3 МГ ц

- уровень выходного сигнала на нагрузке 50 Ом с КСВН не более 1,2, В

- диапазон установки девиации частоты, кГ ц

- пределы допускаемой абсолютной погрешности установки девиации частоты, Г ц

±10-6;

5; 1

от 10-7 до 0,7;

от 0,1 до 10;

±(0,06Дfу + 60)*4

Встроенный генератор НЧ:

- диапазон частот генератора НЧ, кГц

- дискретность перестройки частоты, Гц

- пределы допускаемой абсолютной погрешности установки частоты, Гц

- пределы изменения напряжения выходного сигнала генератора НЧ на нагрузке более 100 Ом

- пределы допускаемой абсолютной погрешности установки напряжения, мВ

- коэффициент гармоник выходного сигнала генератора НЧ, %, не более

от 0,1 до 20; 1;

±1;

от 2 мВ до 5 В; ±(0,03U+N)*5 0,7

* где F - измеряемое значение частоты, Гц

* 2 где Д£и - измеряемая девиация частоты, Гц

* 3 где ин - измеренное напряжение, мВ;

N - разрешение индикатора (единица младшего разряда)

* 4 где Ду - установленная девиация частоты, Гц

* 5 где U - установленное напряжение, мВ;

N - разрешение индикатора (единица младшего разряда)

Наименование характеристики

Значение

Дистанционное управление прибором

по каналу RS-232

Параметры электрического питания:

- напряжением переменного тока, В

- частота переменного тока, Гц

220±22

50±0,5

Потребляемая мощность, В^А, не более

60

Габаритные размеры, мм, не более

- высота

177

- ширина

360

- длина

410

Масса, кг, не более

14

Условия эксплуатации:

- температура окружающей среды, оС

от 5 до 40

- относительная влажность при температуре +25 оС, %

90

- атмосферное давление, кПа

от 84 до 106

Средняя наработка на отказ, ч

5000

Наименование

Обозначение

Количество

Установка для измерения параметров радиостанций К2-82

ШИУЯ.411724.009

1 шт.

Комплект комбинированный

ШИУЯ.411918.045

1 шт.

Руководство по эксплуатации

ШИУЯ.411724.009 РЭ

1 экз.

Формуляр

ШИУЯ.411724.009 ФО

1 экз.
