Нутромеры микрометрические НМ-С, НМ-СЦ
| Номер в ГРСИ РФ: | 43899-10 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | ООО "ГЦ Тулз", г. Самара |
Для измерений диаметров сквозных и глухих отверстий. Применяются во всех отраслях машиностроительного комплекса в цеховых условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43899-10 |
| Действует | по 27.03.2030 |
| Наименование | Нутромеры микрометрические |
| Модель | НМ-С, НМ-СЦ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dcab16aa-6451-3715-4335-58d2909cd832 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39219 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.59 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ГЦ Тулз» (ООО «ГЦ Тулз»), г. Димитровград
Россия
433503, Ульяновская обл., ул.Куйбышева, 83, Тел./факс (84235) 5-41-05, 5-27-75; 433505, Ульяновская обл., ул.Свирская, 31-47. Тел./факс (84235) 6-17-45, 6-19-88, www.gctools.ru, E-mail: sales@gctools.ru
Поверка
| Методика поверки / информация о поверке | 3934-002-25434828-И |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2685
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2455 (91%) |
| Неуспешных поверок (СИ непригодно) | 230 (9 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43899-10: Описание типа
2024-43899-10.pdf
|
Скачать | 82.3 КБ | |
|
43899-10: Методика поверки
2022-mp43899-10.pdf
|
Скачать | 330.2 КБ |
Описание типа
Назначение
Нутромеры микрометрические НМ-С, НМ-СЦ (далее - нутромеры) предназначены для измерений диаметров сквозных и глухих отверстий.
Описание
Нутромеры выпускаются двух видов с отсчетом по нониусу (НМ-С) и с цифровым отсчетным устройством (НМ-СЦ).
Нутромеры НМ-С состоят из микрометрической головки и съемной измерительной головки, которая представляет собой стальной стержень с головкой цангового типа (для нутромеров с диапазоном измерений от 2 до 6 мм) или с головкой определенного диаметра с двумя/тремя боковыми развернутыми на 180 / 120° измерительными щупами (для остальных типоразмеров).
Нутромеры НМ-СЦ состоят из съемной измерительной головки, которая представляет собой стальной стержень с головкой цангового типа (для нутромеров с диапазоном измерений от 2 до 6 мм) или с головкой определенного диаметра с двумя/тремя боковыми развернутыми на 180 / 120° измерительными щупами и цифрового устройства, представляющего собой жидкокристаллический экран, а также кнопок, с помощью которых осуществляется ряд специальных функций (кнопка включения / выключения, установка индикации на нуль (ON / OFF-SET), переключение из мм в дюймы, переключение на абсолютное или относительное измерение (ABS/INC-UNIT)).
Нутромеры имеют самоцентрирующие направляющие, измерительные поверхности нутромеров изготовлены из твердых сплавов.
Нутромеры поставляются индивидуально или наборами, включающими от двух до пяти нутромеров и с установочными кольцами в зависимости от типоразмеров.
Наборы нутромеров включают комплект удлинителей, которые представляют собой стержни с внутренним и наружным резьбовыми соединениями.

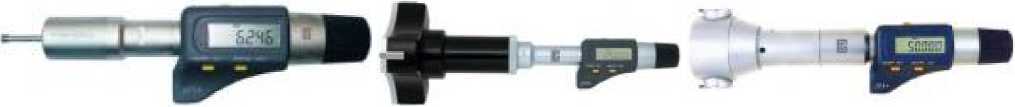

Общий вид нутромеров микрометрических НМ-С, НМ-СЦ
Технические характеристики
|
Диапазон измерений, мм |
Дискретность отсчета нутромера НМ-СЦ, мм |
Цена деления нутромера НМ-С, мм |
Предел допускаемой абсолютной погрешности, мкм, |
Длина измерительного стержня, мм |
|
2.0 - 2,5 |
0,001 |
0,001 |
4 |
12,5 |
|
2,5 - 3,0 |
0,001 |
0,001 |
4 |
12,5 |
|
3 - 4 |
0,001 |
0,001 |
4 |
22,5 |
|
4 - 5 |
0,001 |
0,001 |
4 |
22,5 |
|
5 - 6 |
0,001 |
0,001 |
4 |
22,5 |
|
6 - 8 |
0,001 |
0,001 |
4 |
54,5 |
|
8 - 10 |
0,001 |
0,001 |
4 |
54,5 |
|
10 - 12 |
0,001 |
0,001 |
4 |
54,5 |
|
12 - 16 |
0,001 |
0,005 |
4 |
80 |
|
16 - 20 |
0,001 |
0,005 |
4 |
80 |
|
20 - 25 |
0,001 |
0,005 |
4 |
90 |
|
25 - 30 |
0,001 |
0,005 |
4 |
90 |
|
30 - 40 |
0,001 |
0,005 |
4 |
97 |
|
40 - 50 |
0,001 |
0,005 |
5 |
97 |
|
50 - 63 |
0,001 |
0,005 |
5 |
114 |
|
62 - 75 |
0,001 |
0,005 |
5 |
114 |
|
75 - 88 |
0,001 |
0,005 |
5 |
114 |
|
87 - 100 |
0,001 |
0,005 |
5 |
114 |
|
100 - 125 |
0,001 |
0,005 |
6 |
150 |
|
125 - 150 |
0,001 |
0,005 |
6 |
150 |
|
150 - 175 |
0,001 |
0,005 |
7 |
150 |
|
175 - 200 |
0,001 |
0,005 |
7 |
150 |
|
200 - 225 |
0,001 |
0,005 |
8 |
150 |
|
225 - 250 |
0,001 |
0,005 |
8 |
150 |
|
250 - 275 |
0,001 |
0,005 |
9 |
150 |
|
275 - 300 |
0,001 |
0,00 |
9 |
150 |
|
50 - 70 |
0,001 |
0,005 |
4 |
107 |
|
70 - 100 |
0,001 |
0,005 |
4 |
107 |
|
100 - 150 |
0,001 |
0,005 |
5 |
107 |
|
150 - 250 |
0,001 |
0,005 |
8 |
107 |
|
200 - 300 |
0,001 |
0,005 |
9 |
107 |
|
200 - 500 |
0,001 |
0,005 |
11 |
107 |
|
200 - 1000 |
0,001 |
0,005 |
21 |
107 |
Знак утверждения типа
наносится на паспорт нутромеров типографским методом и на цилиндрическую часть съемной измерительной головки методом наклейки.
Комплектность
В комплект поставки входит:
1. нутромер;
2. установочное кольцо;
3. удлинитель (только для нутромеров, поставляемых в наборе);
4. ключ;
5. методика поверки;
6. футляр;
7. паспорт.
По дополнительному заказу:
- удлинители;
- установочные кольца.
Поверка
в соответствии с документом по поверке 3934-002-25434828-И «Нутромеры микрометрические НМ-С, НМ-СЦ. Методы и средства поверки», разработанным и утвержденным ООО «ГЦ Тулз», г. Димитровград, Ульяновской обл. и согласованной с ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2009 г и включенной в комплектность поставки нутромеров.
Перечень основного оборудования необходимого для поверки
- кольца установочные (эталонные);
- оптиметр горизонтальный ИКГ-3.
Сведения о методах измерений
Методика измерений приведена в документе: «Нутромеры микрометрические НМ-С, НМ-СЦ. Руководство по эксплуатации».
Нормативные документы
1. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6...50 м и длин волн в диапазоне 0,2...50 мкм».
2. ТУ 3934-002-25434828-2009 «Нутромеры микрометрические НМ-С, НМ-СЦ. Технические условия».
Рекомендации к применению
- для применения вне сферы государственного регулирования обеспечения единства измерений.
