Анализаторы Satmagan 135
| Номер в ГРСИ РФ: | 43927-10 |
|---|---|
| Производитель / заявитель: | Фирма "Rapiscan Systems Limited", Великобритания |
Для измерения массовой доли магнитного материала в сырье, продукции и отходах металлургического производства. Область применения: металлургическая, горнодобывающая промышленность.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43927-10 |
| Действует | по 27.03.2020 |
| Наименование | Анализаторы |
| Модель | Satmagan 135 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bc79ca65-def6-a696-65ed-316cb66ca998 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.03 |
| Год регистрации | 2010 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39293 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.85 |
Производитель / Заявитель
Фирма "Rapiscan Systems Limited", Великобритания
Великобритания
X-Ray House, Bonehurst Road, Salfords, Surrey RH1 5GG England, тел.+358.9.32941205
Поверка
| Методика поверки / информация о поверке | МП 88-223-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 128 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
43927-10: Описание типа
2015-43927-10.pdf
|
Скачать | 89.1 КБ | |
|
43927-10: Методика поверки
2024-mp43927-10.pdf
|
Скачать | 317.6 КБ |
Описание типа
Назначение
Анализаторы Satmagan 135 (далее - анализаторы) предназначены для измерения массовой доли магнитного материала в сырье, продукции и отходах металлургического производства.
Описание
Принцип действия анализатора основан на взвешивании образца в гравитационном поле и в магнитном поле при достижении намагничивания насыщения материала образца. Отношение результатов этих двух взвешиваний прямо пропорционально общему количеству магнитного материала в образце. Расчет соответствия между результатами взвешиваний и массовой долей магнитного материала в образце проводится по градуировочной зависимости, построенной по стандартным образцам.
Материал образца должен быть твердым или порошкообразным и содержать только один магнитный компонент или иметь один компонент с доминирующей концентрацией и/или удельным магнитным моментом.
Анализатор конструктивно состоит из электромагнитных весов и постоянных магнитов, размещенных в каркасе из литого алюминия.
Поворачиваемый магнит приводит пробу в состояние магнитного насыщения. Магнит сконструирован таким образом, чтобы градиент магнитного поля оставался постоянным в области пробы. Другой постоянный магнит находится в задней части анализатора и спираль весов находится в зазоре этого второго постоянного магнита.
Все движущиеся части электромагнитных весов выполнены из немагнитного материала. Плечо весов пустотелое цилиндрической формы, что обуславливает легкую и прочную конструкцию. Электрический ток поступает к движущимся частям весов через тонкие полоски из бериллиевой бронзы. Весы подвешены с помощью системы перекрестных полос. Благодаря этой конструкции весы являются высокочувствительными и также очень прочными. Равновесие весов индицируется оптически. Маленькая индикаторная панель, расположенная на плече весов, проектируется на стекло на передней панели анализатора.
Осуществляется пломбирование задней крышки корпуса анализатора в правом нижнем углу.
Фото общего вида анализатора представлено на рисунке 1.
Место нанесения клейм и наклеек

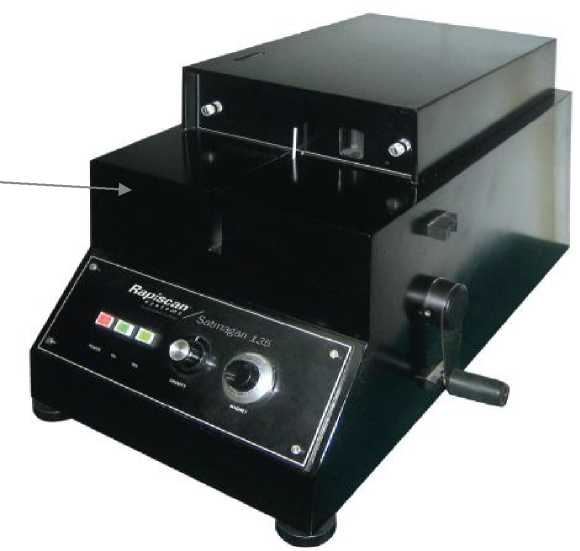

Рисунок 1 - Фото общего вида анализатора Satmagan 135
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой доли магнитного материала, % |
От 1,0 до 70,0 вкл. |
|
Диапазон показаний массовой доли магнитного материала, % |
От 0,3 до 100,0 вкл. |
|
Предел обнаружения, % |
0,3 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли магнитного материала, % в диапазоне от 1,0 % до 30,0 % включ. |
± 0,5 |
|
Пределы допускаемой относительной погрешности измерений массовой доли магнитного материала, % в диапазоне св. 30,0 % до 70,0 % включ. |
± 1,7 |
|
Время измерения, мин |
1 |
|
Максимальный объем пробы, см3 |
1,2 |
|
Г абаритные размеры, мм |
370x340x640 |
|
Масса анализатора, кг |
65 |
|
Масса кюветы, мг |
1010+5 |
|
Масса крышки кюветы, мг |
543+1 |
|
Питание - напряжение, В - частота, Гц |
от 210 до 240 50+1 |
|
Потребляемая мощность, Вт |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
От 10 до 40 95 (без конденсации влаги) |
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
Комплектность
|
№ |
Наименование изделия и его обозначение |
Номер (шифр) документа |
Количество |
Примечание |
|
1 |
Анализатор Satmagan 135 |
- |
1 шт. |
- |
|
2 |
Контейнер для пробы с крышкой |
- |
1 шт. |
- |
|
3 |
Плавкие предохранители (200 мА) |
- |
2 шт. |
- |
|
4 |
Воронка |
- |
1 шт. |
- |
|
5 |
Ложка |
- |
1 шт. |
- |
|
6 |
Градуировочная кювета |
- |
1 шт. |
- |
|
7 |
Руководство по эксплуатации |
- |
1 экз. |
- |
|
8 |
Методика поверки |
МП 88-223-09 |
1 экз. |
- |
Поверка
осуществляется по документу МП 88-223-09 «ГСИ. Анализаторы Satmagan 135 фирмы Rapiscan Systems Limited, Великобритания. Методика поверки», утвержденному ФГУП «УНИИМ» в 2009 г.
Перечень эталонов, применяемых при поверке:
- СО состава руды железной магнетитовой (Р20) ГСО 6112-91, массовая доля железа магнетита 27,6 %, Л = 0,2 %;
- методика измерений по ГОСТ 16589-86.
Сведения о методах измерений
Методика измерений приведена в документе «Анализаторы Satmagan 135. Руководство по эксплуатации».
Нормативные документы
Техническая документация изготовителя Rapiscan Systems Limited, Великобритания.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
