Сигнализаторы разлива серной кислоты САКС-1
| Номер в ГРСИ РФ: | 43973-10 |
|---|---|
| Производитель / заявитель: | ОАО "Союзцветметавтоматика", г.Москва |
Для сигнализации утечек серной кислоты в цехах химических производств, на складах хранения серной кислоты, при проведении погрузочно-разгрузочных работ, связанных с серной кислотой. Могут применяться в отраслях промышленности, связанных с производством, хранением и использованием серной кислоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43973-10 |
| Действует | по 18.02.2030 |
| Наименование | Сигнализаторы разлива серной кислоты |
| Модель | САКС-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ed75b723-19df-7a78-295a-e172457bfbbe |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-060-04641807-09 |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39380 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.138 |
Производитель / Заявитель
Акционерное общество «Союзцветметавтоматика им. Топчаева В.П.» (АО «СоюзЦМА»), г. Москва
Россия
127238, Дмитровское ш., 75, тел. (495) 489-10-85, 489-13-89, 489-45-96, факс 489-14-05, E-mail: scma@scma.ru
Поверка
| Методика поверки / информация о поверке | МП-2009-4 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 100 (92%) |
| Неуспешных поверок (СИ непригодно) | 9 (8 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
43973-10: Описание типа
2024-43973-10.pdf
|
Скачать | 132.5 КБ | |
|
43973-10: Методика поверки
2022-mp43973-10.pdf
|
Скачать | 73.7 КБ |
Описание типа
Назначение
Сигнализаторы разлива серной кислоты САКС-1 (далее - сигнализаторы) предназначены для сигнализации утечек серной кислоты в цехах химических производств, на складах хранения серной кислоты, при проведении погрузочно-разгрузочных работ, связанных с серной кислотой.
Описание
Сигнализатор САКС-1 состоит из блока управления и преобразователя с электрохимическим датчиком, помещенным в специальный адаптер. Преобразователь соединяется с блоком управления с помощью электрического кабеля, через который подается питающее напряжение, а с преобразователя снимается измерительный сигнал.
Максимальная длина кабеля составляет 1000 м. Количество преобразователей, подключаемых с помощью кабеля к одному блоку управления, составляет от 1 до 8.
Датчик и адаптер размещаются в вертикальном положении в местах появления серной кислоты в результате утечек или разливов.
Аварийный сигнал, который при этом возникает в преобразователе, поступает в блок управления, включает звуковую и световую сигнализации, а также через релейно-контактные группы блока управления полается на внешние исполнительные устройства.
Сигнализатор выдает информацию о разливе серной кислоты массовой концентрацией > 60 %, что соответствует относительной влажности воздуха над поверхностью серной кислоты < (18 ± 2) %.

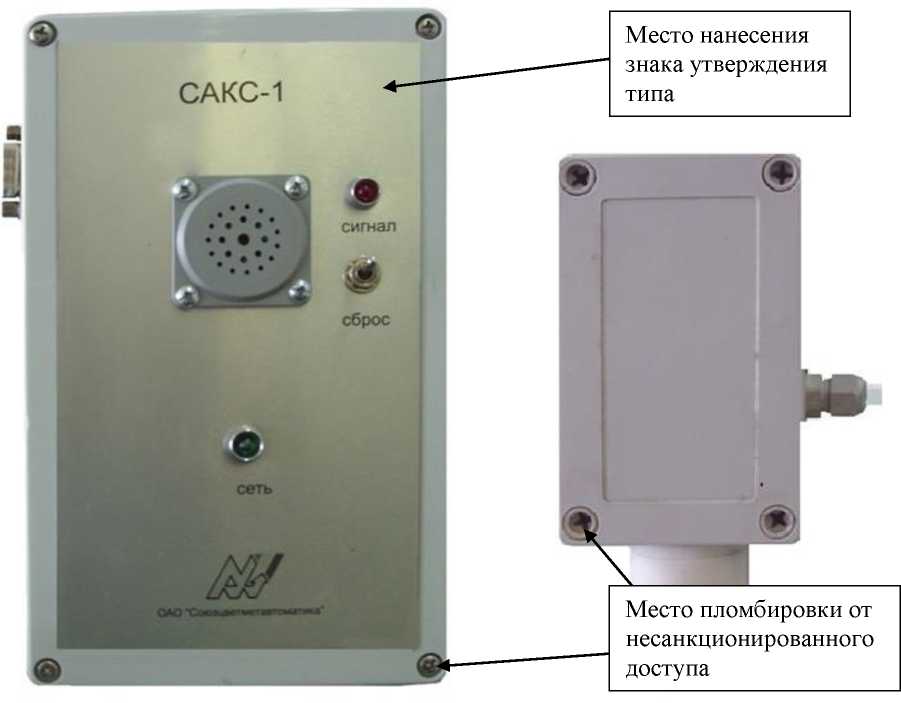

Внешний вид сигнализатора, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1
Технические характеристики
сигнализаторов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Пороговое значение относительной влажности воздуха при срабатывании сигнализатора, % |
18 ± 2 |
|
Время срабатывания сигнализации, мин, не более |
3 |
|
Напряжение питания (однофазная сеть переменного напряжения), В |
220 А |
|
Потребляемая мощность, Вт, не более |
40 |
|
Габаритные размеры (длинна, ширина, высота), мм: - блока управления - преобразователя |
400x300x150 320x220x150 |
|
Масса, кг, не более: - блока управления - преобразователя |
5 2 |
|
Рабочие условия эксплуатации: - блока управления: 1) температура окружающей среды, °С 2) относительная влажность, % - преобразователя: 1) температура окружающей среды, °С 2) относительная влажность, % |
от 10 до 40 до 95 (без конденсации влаги) от - 20 до + 40 от 20 до 95 (без конденсации влаги) |
Знак утверждения типа
наносится на лицевую панель блока управления сигнализатора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность сигнализаторов приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор САКС-1, в том числе: - блок управления - преобразователь |
2E2.840.098 |
1 1 1*) |
|
Адаптер фторопластовый |
2Е5.183.019 | |
|
Руководство по эксплуатации |
2Е2.840.098 РЭ |
1 |
|
Паспорт |
2Е2.840.098 ПС |
1 |
|
Методика |
МП-2009-4 |
1 |
*) количество преобразователей, приходящихся на один блок управления, составляет от 1 до 8 и
определяется Заказчиком.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
Технические условия ТУ 4215-060-04641807-09.
