Синтезаторы сигналов СС306
| Номер в ГРСИ РФ: | 44021-21 |
|---|---|
| Производитель / заявитель: | ООО "ИЦ Физприбор", г.Екатеринбург |
Синтезаторы сигналов СС306 (далее - синтезаторы) предназначены для измерений временных и амплитудных параметров ультразвукового неразрушающего контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44021-21 |
| Наименование | Синтезаторы сигналов |
| Модель | СС306 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Общество с ограниченной ответственностью "Физприбор" (ООО "Физприбор"), г. Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 39 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 35 (90%) |
| Неуспешных поверок (СИ непригодно) | 4 (10%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 44021-21: Описание типа СИ | Скачать | 499.4 КБ | |
| 44021-21: Методика поверки | Скачать | 6.5 MБ |
Описание типа
Назначение
Синтезаторы сигналов СС306 (далее - синтезаторы) предназначены для измерений временных и амплитудных параметров ультразвукового неразрушающего контроля.
Описание
Принцип действия синтезаторов основан на прямом цифровом синтезе выходных измерительных радиотехнических сигналов и аналого-цифровом преобразовании входного сигнала.
Конструктивно синтезатор представляет собой настольный малогабаритный цифровой прибор. На передней панели синтезатора расположены три разъема BNC: «Выход#1», «Выход #2», «Вход ЗИ». На задней панели синтезатора расположен разъем для подключения блока питания и разъем интерфейса USB2.0. На верхней панели прибора расположены девять функциональных кнопок от «F1» до «F9» и светодиодные индикаторы «Работа» и «USB».
На вход синтезатора подается зондирующий импульс средства измерений ультразвукового неразрушающего контроля, который через делитель напряжения поступает на вход аналого-цифрового преобразователя (далее - АЦП). Результаты аналого-цифрового преобразования (массивы мгновенных значений напряжения на входе синтезатора) передаются в цифровой генератор сигналов синтезатора и в главный процессор синтезатора. Цифровые отсчеты с информацией об амплитуде сигнала поступают из цифрового генератора сигналов синтезатора на цифро-аналоговый преобразователь (далее - ЦАП), далее с выхода ЦАП сигнал через буферный усилитель подается на выходной разъем.
Передача команд управления синтезатором и результаты измерений (массив мгновенных значений напряжения на входе синтезатора) между управляющей ЭВМ и синтезатором осуществляется через интерфейс USB2.0.
Функционально синтезатор состоит из генератора опорной частоты, синтезатора частот, главного процессора, контроллера интерфейса USB2.0, цифрового генератора сигналов, буферных усилителей, аналого-цифрового преобразователя с делителем напряжения.
Нанесение знака поверки на синтезатор не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр синтезатора, наносится в виде цифрового обозначения, состоящего из арабских цифр, на маркировочную табличку на нижней панели.

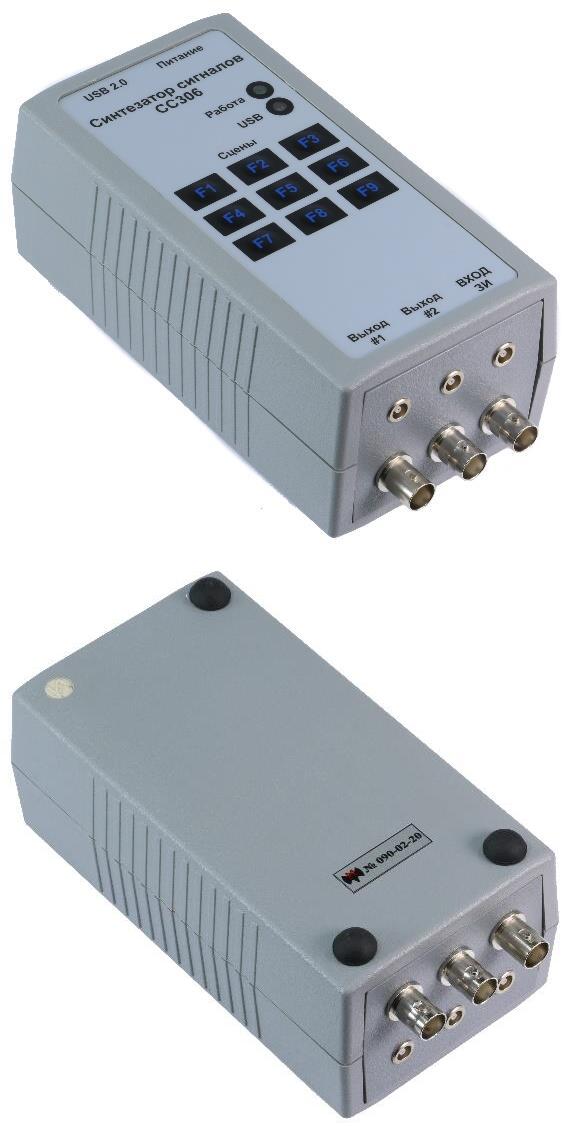

Общий вид синтезатора приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место пломбирования
Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) устанавливается на внешний персональный компьютер и служит для дистанционного управления работой синтезаторов, задания параметров измерительных сигналов, установки режимов работы и отображения формы исследуемого сигнала. Метрологически значимое и незначимое ПО содержится в одном исполняемом файле. Конструкция синтезатора обеспечивает ограничение доступа к ПО в целях предотвращения несанкционированного доступа и вмешательств, которые могут привести к искажениям результатов измерений. Защита ПО от несанкционированного доступа обеспечивается наличием цифровой подписи.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SS 306 C.exe |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
Цифровая подпись (имя подписавшего) -ITS Fizpribor OOO, Алгоритм проверки целостности ПО - shal |
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество выходных каналов |
2 |
|
Количество входных каналов |
1 |
|
Диапазон рабочих частот выходного сигнала, Гц |
от 1-103 до 16-106 |
|
Пределы допускаемой относительной погрешности частоты выходного сигнала в диапазоне высоких частот от 2-105 до 16406 Гц |
±3-10-5 |
|
Пределы допускаемой относительной погрешности частоты выходного сигнала в диапазоне низких частот от 1403 до 2405 Гц |
±5-10-4 |
|
Максимальная амплитуда выходного сигнала на высокоимпедансной нагрузке, В |
1 |
|
Диапазон ослаблений выходного сигнала с шагом 0,1 дБ, дБ |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности ослабления делителя «-20 дБ» канала #1, дБ |
±0,05 |
|
Пределы допускаемой абсолютной погрешности ослабления выходного сигнала, дБ |
±(0,02 + 0,004-Л*) |
|
Сопротивление внутренней нагрузки, Ом |
50,0 |
|
Пределы допускаемой относительной погрешности сопротивления внутренней нагрузки, % |
±5 |
|
Время нарастания переходной характеристики, нс, не более |
25 |
|
Диапазон развертки, мкс |
от 0,24 до 20,0 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, нс |
±20 |
|
Диапазоны амплитуд входных сигналов, В |
±50, ±150, ±300 |
|
Пределы допускаемой относительной погрешности измерений напряжений, % |
±8 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 84 до 106 |
|
* A - ослабление выходного сигнала, дБ | |
Таблица 3-Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от сети переменного напряжения, В |
от 200 до 240 |
|
Частота питающей сети, Гц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота), мм |
150 х 80 х 60 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -10 до +45 90 |
Знак утверждения типа
Нанесение знака утверждения типа на синтезатор не предусмотрено. Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 -Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Синтезатор сигналов |
СС306 |
1 шт. |
|
Блок питания |
ИП306 |
1 шт. |
|
Демодулятор |
Д306 |
1 шт. |
|
Широкополосный усилитель |
Т306 |
1 шт. |
|
CD-диск с программным обеспечением |
- |
1 шт. |
|
Кабель интерфейсный USB2.0 |
- |
1 шт. |
|
Кабель высокочастотный (разъемы BNC, LEMO) |
- |
2 шт. |
|
Руководство по эксплуатации |
44.8620.001.01.002 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 «Определение параметров ультразвукового дефектоскопа с помощью прибора СС306» руководства по эксплуатации 44.8620.001.01.002 РЭ.
Нормативные документы
Приказ Росстандарта от 31.07.2018 №1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ТУ 44.8620.001.01.002 Синтезатор сигналов СС306. Технические условия
