Трансформаторы напряжения измерительные 4MT (4MU)
| Номер в ГРСИ РФ: | 44087-10 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Dr. Techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
Являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц. Для работы в составе комплектных распределительных устройств (КРУ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44087-10 |
| Действует | по 27.01.2025 |
| Наименование | Трансформаторы напряжения измерительные |
| Модель | 4MT (4MU) |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a45ab6be-8f7f-9b29-4f11-f91faa7b0b71 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Австрия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39486 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.250 |
Производитель / Заявитель
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", АВСТРИЯ
Австрия
A-2340, Modling, Beethovengasse 43 -45 Тел. +43 2236 409 485 Факс +43 2236 409 322
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 497 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
44087-10: Описание типа
2022-44087-10.pdf
|
Скачать | 390.9 КБ | |
|
44087-10: Методика поверки
2022-mp44087-10.pdf
|
Скачать | 69 КБ |
Описание типа
Назначение
Трансформаторы напряжения измерительные 4MT (4MU) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов напряжения основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы напряжения измерительные 4MT (4MU) с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах с различными вариантами расположения элементов крепления и разъемных соединений для подключения первичной и вторичных цепей, что позволяет использовать их в различных видах распределительных устройств.
Трансформаторы напряжения измерительные 4MT (4MU) выпускаются в десяти базовых исполнениях: 4MT2; 4MT3; 4MT6; 4MT7; 4MT8; 4MT9; 4MU2; 4MU3; 4MU4 и 4MU3S1 , отличающихся видами корпусов, расположением элементов крепления, длиной высоковольтного штекера и зажимами вторичных обмоток. Исполнение 4MU3S1 содержит встроенный предохранитель в первичной цепи.
Для обозначения исполнений трансформаторов после 4MT9 введено обозначение 4MU, что позволяет сохранить количество символов в базовом обозначении исполнения трансформатора. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до 4-х цифровых символов, после указанных в настоящем описании типа, относящихся к конструктивным особенностям вводов и выводов, к установочным размерам и видам КРУ фирмы SIEMENS, для которых они предназначены.
Заводской номер наносится на маркировочную наклейку типографским способом в виде цифрового кода.

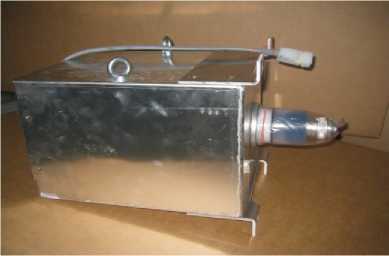

Общий вид трансформаторов напряжения измерительных 4MT (4MU) представлен на рис. 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов 4MT (4MU)
Программное обеспечение отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение |
Примечания |
|
Наибольшее рабочее напряжение, кВ |
1,2 (Uh) | |
|
Частота переменного напряжения, Гц |
50 | |
|
Номинальное первичное напряжение (Uh), кВ |
2/\3 - 27,5 |
Устанавливается для любого исполнения в зависимости от заказа |
|
Количество вторичных обмоток |
3 | |
|
Номинальное вторичное напряжение (U2h), В - измерительные вторичные обмотки (одна или две); - защитные вторичные обмотки |
100 100/^3 |
По заказу возможны вторичные напряжения, В: 100/3; 110/Д 120/Д 110/3; 120/3 |
|
Классы точности измерительных обмоток в зависимости от номинальной вторичной нагрузки |
0,2 0,5 1,0 |
Нагрузка, ВА от 1 до 45, включ. от 1 до 120, включ. от 1 до 250, включ. |
|
Класс точности обмотки защиты |
3Р |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категории размещения по ГОСТ 15150-69 |
УХЛ 3.1 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка до отказа, ч |
260000 |
|
Габаритные размеры, мм длина ширина высота |
от 260 до 492 от 145 до 270 от 215 до 415 |
|
Масса трансформатора, кг |
от 20 до 65 |
Знак утверждения типа
наносится на титульный лист паспорта и маркировочную наклейку типографским способом
Комплектность
Таблица 3 - Комплектность прибора
|
Наименование |
Обозначение |
Кол-во |
|
Трансформатор напряжения измерительный |
4МТ (4MU) |
1 |
|
Паспорт |
1 |
Сведения о методах измерений
отсутствуют
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3453
Техническая документация фирмы-изготовителя
