Трансформаторы тока измерительные 4MD
| Номер в ГРСИ РФ: | 44092-10 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Dr. Techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
|
44092-10: Описание типа
2020-44092-10.pdf
|
Скачать | 82.5 КБ |
Являются масштабными преобразователями тока предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц. Для использования в составе комплектных распределительных устройств (КРУ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44092-10 |
| Действует | по 27.01.2025 |
| Наименование | Трансформаторы тока измерительные |
| Модель | 4MD |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d08a4436-4eb2-0e2c-2953-05a1d7c0edbb |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2010 |
| Страна-производитель | Австрия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39491 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.255 |
Производитель / Заявитель
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", АВСТРИЯ
Австрия
A-2340, Modling, Beethovengasse 43 -45 Тел. +43 2236 409 485 Факс +43 2236 409 322
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
44092-10: Описание типа
2020-44092-10.pdf
|
Скачать | 82.5 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные 4MD предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы 4MD выполнены на тороидальных сердечниках из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток. Сердечники трансформаторов покрыты изоляционным материалом на основе эпоксидного компаунда, образующим корпус трансформатора.
Трансформаторы тока 4MD выпускаются в трех базовых исполнениях: 4MD1, 4MD6 и 4MD7, отличающихся значениями номинальных первичных токов, габаритными размерами и массой. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до 4-х цифровых символов, после указанных в настоящем описании типа, относящихся к конструктивным особенностям вводов и выводов, к установочным размерам и видам КРУ фирмы SIEMENS, для которых они предназначены
Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

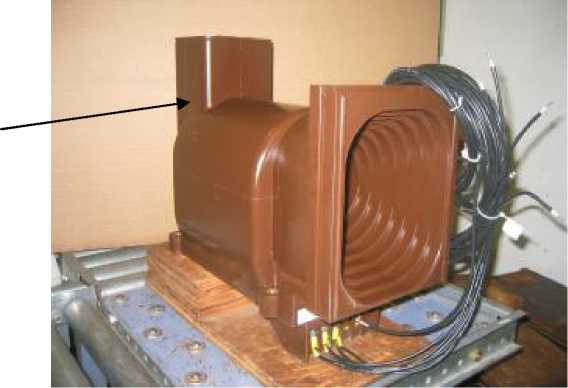

Общий вид трансформаторов тока измерительных 4MD представлен на рисунке 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока измерительных 4MD приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
Примечание |
|
Количество вторичных обмоток |
1 - 4 | |
|
Номинальный первичный ток (11Н), А |
10 - 4000 | |
|
Номинальный вторичный ток (12Н), А |
1 или 5 | |
|
Номинальная вторичная нагрузка (cosф=0.8), ВА |
0,1 - 60 |
Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора PX - по МЭК 60044-1 -2003, пп. 2.3.11; 14. |
|
Номинальные классы точности: - измерительных обмоток - обмоток для защиты |
0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 5Р; 10Р; PX | |
|
Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее |
10 - 60 |
В зависимости от заказа |
|
Номинальный коэффициент безопасности вторичной обмотки для измерения не более |
5 10 |
Для 11Н менее 100 А |
|
Ток термической стойкости I1T, кА/с |
50 /3 |
Допускаемый длительный гок термической стойкости (1 -2) 11н. (указано в паспорте каждого трансформатора) |
|
Ток динамической стойкости 1д, кА |
2,5 I1T | |
|
Уровень изоляции, кВ |
12 24 |
4MD1; 4MD6 4MD7 |
|
Средний срок службы, лет |
25 | |
|
Г абаритные размеры, Длина, мм; Ширина, мм; Высота, мм. |
430 - 480 140 - 210 220 - 450 |
В зависимости от исполнения. |
|
Масса трансформатора, кг |
20 - 65 |
В зависимости от исполнения. |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.
Комплектность
1 шт.;
1 экз.
1 Трансформатор тока
2 Паспорт
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- эталонный трансформатор И512, класс точности 0,05 (0,5 - 3000)А, 1 и 5 А (Госреестр №1632-62);
- прибор сравнения КТ-01, погрешность (0,001 : 1,0)%, (0,1 : 20) мин (Госреестр №18287-99).
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
