Измерители крутящего момента силы цифровые профессиональные Pro-Test
| Номер в ГРСИ РФ: | 44103-10 |
|---|---|
| Производитель / заявитель: | Фирма "Norbar Torque Tools Ltd.", Великобритания |
|
44103-10: Описание типа
2020-44103-10.pdf
|
Скачать | 76.5 КБ |
Для измерений крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой с нормированной погрешностью. Область применения: метрологическое обеспечение средств измерений крутящего момента силы, применяемых при сборочных операциях в машиностроении, техническом обслуживании иремонте промышленных изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44103-10 |
| Действует | по 27.01.2025 |
| Наименование | Измерители крутящего момента силы цифровые профессиональные |
| Модель | Pro-Test |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f7bab2bf-a214-8b2a-8b78-c4ca74024aff |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.04 |
| Год регистрации | 2010 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "Автопрогресс-М" (до 2010 г. МАДИ-Фонд) |
| Адрес центра | 125040, г.Москва, Ленинградский пр-т, 7, стр.1 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39528 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.267 |
Производитель / Заявитель
Фирма "Norbar Torque Tools Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Beaumont Road, Banbury, Oxfordshire, 0X16 1XJ, UK тел. +44 (0)1295 270333
Поверка
| Методика поверки / информация о поверке | МП АПМ 16-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1180
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1174 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
44103-10: Описание типа
2020-44103-10.pdf
|
Скачать | 76.5 КБ |
Описание типа
Назначение
Измерители крутящего момента силы цифровые профессиональные Pro-Test (далее -измерители) предназначены для воспроизведения крутящего момента силы в соответствии с требованиями ГОСТ Р 51254-99.
Описание
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Нагрузка измеряется посредством тензорезистора, импульсы от которого после усиления передаются на пятиразрядное жидкокристаллическое табло цифровой индикации дисплея.
Измерители включают в себя первичный измерительный преобразователь (датчик крутящего момента силы) и дисплей контроля крутящего момента силы цифровой в отдельном корпусе, который может крепиться на корпусе первичного измерительного преобразователя посредством двух крепежных болтов. Соединяются между собой дисплей и первичный измерительный преобразователь с помощью кабеля.
Первичный измерительный преобразователь содержит блок питания тензометрического моста и преобразователь выходного сигнала в показания измеряемой величины с выводом результата измерения на табло цифровой индикации дисплея. Питание измерителей осуществляется от сети переменного тока.
Первичный измерительный преобразователь может располагаться на рабочей поверхности стола в двух положениях, что обеспечивает два рабочих положения поверяемых динамометрических ключей (в горизонтальной плоскости и в вертикальной).
Возможно подсоединение измерителей к персональному компьютеру с помощью стандартного разъема RS232 для регистрации результатов измерений и распечатки протоколов на принтере.
Выпускаются три модификации: Pro-Test 60, Pro-Test 400 и Pro-Test 1500,
различающихся диапазоном измерения крутящего момента силы.

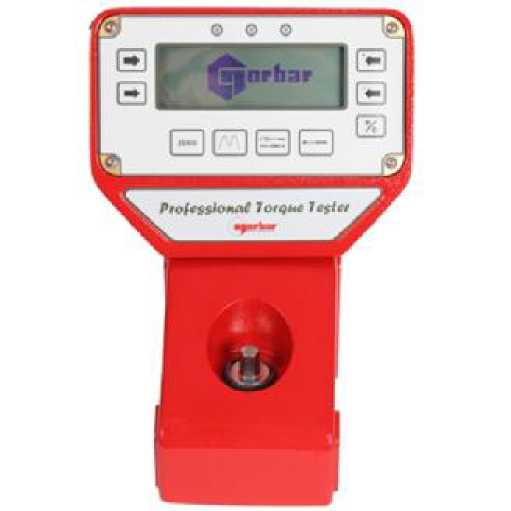

Фотография общего вида измерителей крутящего момента силы цифровых профессиональных Pro-Test
Технические характеристики
|
Наименование характеристики |
Значение характеристик | ||
|
Модификация |
Pro-Test 60 |
Pro-Test 400 |
Pro-Test 1500 |
|
Диапазон измерений крутящего момента силы, Н-м |
0 - 60 |
0 - 400 |
0 - 1500 |
|
Пределы допускаемой относительной погрешности измерителя, % |
±1,0 | ||
|
Размер присоединительного квадрата, мм (дюйм) |
10,0 (3/8) |
12,5 (1/2) 20,0 (3/4) |
20,0(3/4) |
|
Масса первичного измерительного преобразователя измерителя крутящего момента силы, г |
3900 |
4000 |
4900 |
|
Масса дисплея измерителя крутящего момента силы, г |
2400 |
2400 |
2400 |
|
Г абаритные размеры первичного измерительного преобразователя, мм |
106 х 106 х 185 | ||
|
Г абаритные размеры дисплея, мм |
128 х 185 х 102 | ||
|
Рабочая температура, °С |
от плюс 5 до плюс 40 | ||
|
Напряжение питания, В |
90 - 264 | ||
|
Частота напряжения питания, Гц |
50 - 60 | ||
Знак утверждения типа
наносится на заднюю сторону измерителей наклейкой и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Количество |
|
Первичный измерительный преобразователь |
1 |
|
Дисплей |
1 |
|
Крепежная пластина |
1 |
|
Крепежные болты |
2 |
|
Шестигранный ключ |
1 |
|
Руководство по эксплуатации с методикой поверки АПМ 16-2010 |
1 |
Поверка
проводится в соответствии с документом АПМ 16-2010 «Измерители крутящего момента силы цифровые профессиональные Pro-Test. Методика поверки», разработанным и утверждённым ГЦИ СИ «МАДИ-ФОНД» в 2010 году.
Перечень основного оборудования необходимого для поверки:
- машины моментоизмерительные эталонные 1-го разряда по ГОСТ 8.752
Сведения о методах измерений
Методика измерений приведена в документе: «Измеритель крутящего момента силы Pro-Test. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы».
2. Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
Рекомендации к применению
- выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
