Преобразователи ударов IT681*
| Номер в ГРСИ РФ: | 44234-10 |
|---|---|
| Производитель / заявитель: | Фирма "Metrix Instrument Co.", США |
|
44234-10: Описание типа
2020-44234-10.pdf
|
Скачать | 67.1 КБ |
Для преобразования механических ударов в электрические сигналы и измерения количества ударов. На основании результатов измерений выявляются различного рода дефекты роторных агрегатов: ослабленные резьбовые соединения; треснувшие штоки; уменьшение уровня масла; ослабление или износ штифтов; появление избыточного зазора между ползуном и направляющей и т.п. Применяются в отраслях промышленности, связанных с использованием машин и агрегатов роторного типа, в частности в автомобилестроении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44234-10 |
| Действует | по 28.02.2025 |
| Наименование | Преобразователи ударов |
| Модель | IT681* |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7681b42e-593f-b98b-0a4a-ffd21d3a9aa2 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2010 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39672 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д2 от 18.03.10 п.78 |
Производитель / Заявитель
Фирма "Metrix Instrument Co.", СОЕДИНЕННЫЕ ШТАТЫ
США
1711 Townhurst Drive Houston Texas 77043-2899 USA, 8824 Fallbrook Dr., Houston, ТХ 77064, USA
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
44234-10: Описание типа
2020-44234-10.pdf
|
Скачать | 67.1 КБ |
Описание типа
Назначение
Преобразователи ударов серии IT681* (далее преобразователи) предназначены для преобразования механических ударов в электрические сигналы и измерения количества ударов.
Описание
Преобразователь представляет собой акселерометр со встроенным усилителем-формирователем и преобразователем выходного сигнала в унифицированный сигнал 4 - 20 мА.
Принцип работы преобразователей основан на преобразовании пьезоэлектрическим элементом механических колебаний в электрический сигнал, величина которого пропорциональна уровню виброускорения, и преобразовании этого сигнала в усилителе-формирователе в сигнал, величина которого пропорциональна количеству ударных импульсов определенного установленного уровня в установленный период времени.
В преобразователи встроен таймер, служащий для задания интервала времени, в течение которого измеряется количество ударов. Запоминающее устройство преобразователя используется для фиксации порогового уровня ударной нагрузки.
Преобразователи имеют выходной нормированный токовый сигнал 4 - 20 мА.
Преобразователи выпускаются в трех модификациях: IT6810, IT6811 и IT6812. Между собой модификации различаются конструкцией разъема и выходных контактов.

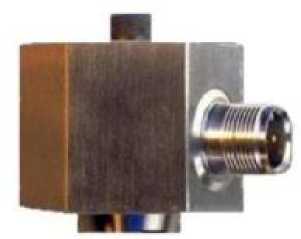

Внешний вид преобразователей ударов серии IT681* приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей ударов серии IT681*
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальный коэффициент преобразования, мА/имп. |
1,0 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 |
|
Диапазон измерений количества ударов, превышающих пороговый уровень за установленный период времени |
от 0 до 16 |
|
Выходной ток, мА |
от 4 до 20 |
|
Период измерения (регулируемый), с |
от 0,8 до 3,6 |
|
Диапазон уровня (порога) измерений удара, мВ |
от 50 до 1200 |
|
Максимальное пиковое значение удара, м/с2 |
50000 |
|
Максимально сопротивление нагрузки, Ом |
50 (Vs-15) |
|
Условия эксплуатации: диапазон рабочих температур, С |
от минус 40 до 100 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С |
±0,05 |
|
Напряжение питания (пост.), В |
от 15 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
44,5Х51Х46,5 |
|
Масса, кг, не более |
0,64 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом наклейки.
КомплектностьПреобразователь ударов IT6810/11/12 Паспорт Методика поверки |
1 шт. 1 экз. 1 экз. |
Поверка
осуществляется по документу МП 44234-10 «Преобразователи ударов электронные серии IT681* фирмы «Metrix Instrument Co», США», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 9 марта 2010г.
Основными средствами поверки являются: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012, цифровой мультиметр Agilent 34411А (г/р №33921-07).
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
Техническая документация фирмы «Metrix Instrument Co.»
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
