Система измерений количества и показателей качества нефти ООО "Томскнефтепереработка"

Назначение

Система измерений количества и показателей качества нефти ООО «Томскнефтепереработка» (далее - СИКН) предназначена для автоматизированного измерения массы брутто товарной нефти (далее - нефти) и вычисления массы нетто нефти.

Описание

Принцип действия СИКН основан на измерении массы брутто нефти прямым методом динамических измерений, при котором массу брутто нефти определяют с применением измерительных и комплексных компонентов: счетчиков-расходомеров массовых (далее -массомеры), температуры и давления.

Выходные сигналы массомеров, преобразователей температуры, давления, плотности и влагосодержания передаются на соответствующие входы измерительно-вычислительного комплекса (ИВК), который преобразует их и вычисляет массу нетто нефти. Результаты вычислений ИВК передает на автоматизированное рабочее место (АРМ) оператора для их отображения и регистрации.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.

СИКН состоит из комплекса технологического (КТ) и системы сбора, обработки информации и управления (СОИ). КТ состоит из блока фильтров (БФ), блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), блока поверочной установки (БПУ), блока эталонных средств измерений (БСЭ).

Основные измерительные и комплексные компоненты, входящие в состав СИКН, приведены в таблице 1.

Таблица 1 - Основные измерительные и комплексные компоненты, входящие в состав СИКН

СИКН обеспечивает выполнение следующих основных функций:

1) измерение массового расхода, массы брутто нефти, избыточного давления, температуры, плотности, объемной доли воды в нефти;

2) вычисление массы нетто нефти;

3) отбор проб нефти по ГОСТ 2517-2012;

4) регистрация, индикация и хранение результатов измерений;

5) формирование, отображение и печать текущих отчетов;

6) защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с МИ 3002-2006.

Заводской номер 01 в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации СИКН и в эксплуатационную документацию типографским способом. Маркировочная табличка СИКН представлена на рисунке 1.

Нанесение знака поверки на СИКН не предусмотрено.

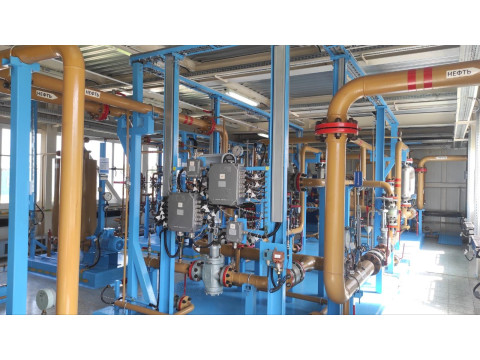

Общий вид СИКН представлен на рисунке 2.

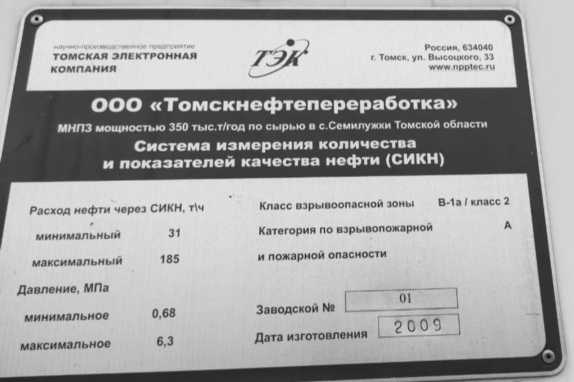

Рисунок 1 - Маркировочная табличка

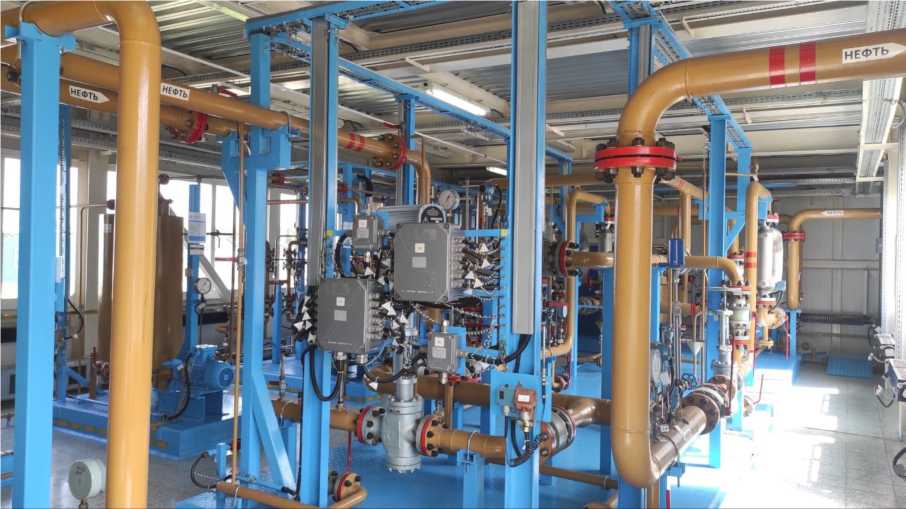

Рисунок 2 - Общий вид СИКН

Программное обеспечение

На АРМ оператора установлено аттестованное программное обеспечение (ПО) «Визард СИКН» (свидетельство об аттестации № АПО-007-10 от 26.04.2010 г).

ПО АРМ оператора «Визард СИКН» обеспечивает:

- отображение мнемосхемы СИКН;

- отображения значений измеренных технологических параметров, массы и показателей качества нефти, вычисленных ИВК МикроТЭК;

- регистрацию событий и аварий;

- управление исполнительными устройствами;

- автоматическое выполнение поверки массомеров и контроля метрологических характеристик (КМХ);

- защиту от несанкционированного доступа;

- формирование, хранение и вывод на печать протоколов, отчетов, паспортов качества нефти, журнала регистрации показаний СИ СИКН.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО «Визард СИКН ST»

Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Технические характеристики

Таблица 4 - Состав и основные метрологические характеристики измерительных каналов (ИК) ' С                Состав ИК

Таблица 3 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в инструкции «ГСИ. Масса товарной нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти ООО «Томскнефтепереработка» (свидетельство об аттестации методики измерений № RA.RU.313939/29-719-2025, аттестующая организация ФБУ «Томский ЦСМ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.313939).

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.6.1.1

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
