Сейсмометры трехкомпонентные цифровые ПРДП-СМ
| Номер в ГРСИ РФ: | 44473-10 |
|---|---|
| Категория: | Сейсмометры |
| Производитель / заявитель: | ООО СНТП "Профинж", г.Москва |
Сейсмометры трехкомпонентные цифровые ПРДП-СМ (далее сейсмометры) предназначены для измерений перемещений вдоль трех взаимно перпендикулярных осей и могут быть использованы при мониторинге технического состояния строительных конструкций зданий и сооружений, в науке и технике при измерении малых вибраций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44473-10 |
| Действует | по 28.02.2030 |
| Наименование | Сейсмометры трехкомпонентные цифровые |
| Модель | ПРДП-СМ |
| Приказы |
№558 от
23.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b6ab7592-5af2-512b-fc4f-5b32cece12a5 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4314-009-17509570-07 |
| Класс СИ | 28.03 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39927 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.73 |
Производитель / Заявитель
ООО СНТП «Профинж», РОССИЯ, 127106, г. Москва, вн. тер. г. муниципальный округ Марфино, ул. Гостиничная, д. 7А, помещ. 1/1
Россия
107150, ул.Бойцовая, д.22, стр.3
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 70 (69%) |
| Неуспешных поверок (СИ непригодно) | 31 (31 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
44473-10: Описание типа
2020-44473-10.pdf
Файл устарел
|
Скачать | 75.1 КБ | |
|
44473-10: Методика поверки
2022-mp44473-10.pdf
Файл устарел
|
Скачать | 73.9 КБ | |
|
44473-10: Описание типа
2020-44473-10-1.pdf
|
Скачать | 75.1 КБ | |
|
44473-10: Описание типа
2026-44473-10.pdf
|
Скачать | 266 КБ | |
|
44473-10: Методика поверки
2022-mp44473-10-1.pdf
|
Скачать | 73.9 КБ |
Описание типа
Назначение
Сейсмометры трехкомпонентные цифровые ПРДП-СМ (далее сейсмометры) предназначены для измерений перемещений вдоль трех взаимно перпендикулярных осей и могут быть использованы при мониторинге технического состояния строительных конструкций зданий и сооружений, в науке и технике при измерении малых вибраций.
Описание
Принцип действия сейсмометров основан на преобразовании первичными трехкомпонентными пьезоэлектрическими акселерометрами ускорения в пропорциональный электрический сигнал, который подается на плату электроники, где происходит его интегрирование, оцифровка и передача данных по интерфейсу RS-485.
Сейсмометры включают в себя первичный трехкомпонентный пьезоэлектрический акселерометр А-1633 и плату электроники, смонтированных в одном корпусе. Оси акселерометра ориентированы по осям X, Y и Z.
Акселерометр является преобразователем инерционного типа и использует прямой пьезоэлектрический эффект (электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь).
Сейсмометры выпускаются в корпусах двух типов, различающихся способом подключения питания и выводом для передачи данных.
Сейсмометры предназначены для работы в составе автоматизированных систем наблюдений, содержащих канал передачи данных, компьютер и устройство ввода данных в последний.
Заводские номера в цифровом формате наносятся на маркировочные таблички, расположенные на лицевой панели сейсмометров, методом печати. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование сейсмометров предусмотрено.

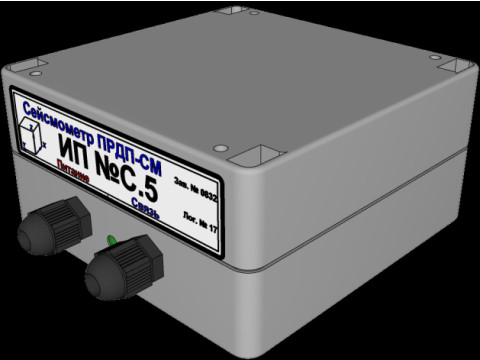

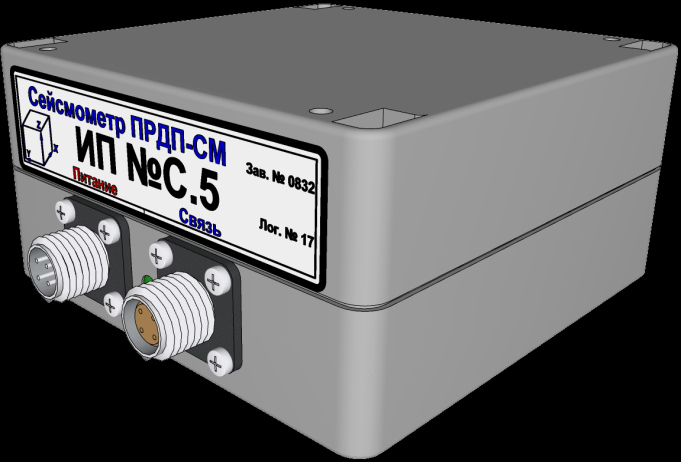

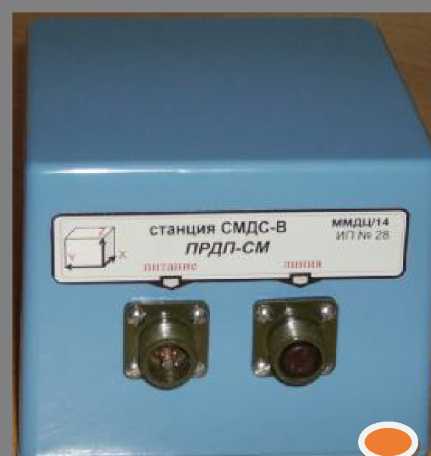

Общий вид сейсмометров, место нанесения заводского номера, место опломбирования приведены на рисунке 1.
заводского номера г опломбирования
Рисунок 1 - Общий вид сейсмометров трехкомпонентных цифровых ПРДП-СМ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная измеряемая амплитуда перемещения, м |
(1+ Fo/Fw)-0, 5-10-6, где Fo =1 Гц; Fw- частота колебаний, Г ц |
|
Максимальная измеряемая амплитуда перемещения, м |
( Fo/Fw)^2,5-10"2 |
|
Диапазон частот, Гц |
от 0,5 до 50 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
3 |
|
Относительная расширенная неопределенность калибровки при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
5-(0,5-10"5 /5 Sw + 1) где Sw - числовое значение измеряемого перемещения, мм |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
±6,3 ±0,3 |
|
Сопротивление изоляции, МОм, не менее |
103 |
|
Условия эксплуатации: - температура окружающей среды, ° С |
от +5 до +40 |
|
Масса, кг, не более |
2 |
|
Габаритные размеры, мм, не более |
139 х 118 х 66 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на паспорт сейсмометра методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Сейсмометр трехкомпонентный цифровой |
ПРДП-СМ |
1 шт. |
Тип корпуса по согласованию с заказчиком |
|
Паспорт |
1 экз. | ||
|
Упаковочная тара |
1 шт. |
Сведения о методах измерений
приведены в паспорте на сейсмометр трехкомпонентный цифровой ПРДП-СМ.
Нормативные документы
Технические условия ТУ 4314-009-17509570-07
