Акселерометры трехкомпонентные цифровые ЦТА-СМ
| Номер в ГРСИ РФ: | 44474-10 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | ООО СНТП "Профинж", г.Москва |
Акселерометры трехкомпонентные цифровые ЦТА-СМ (далее акселерометры) предназначены для измерений виброускорений по трем взаимно перпендикулярным осям и могут быть использованы при мониторинге технического состояния строительных конструкций зданий и сооружений, в науке и технике при измерении малых вибраций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44474-10 |
| Действует | по 28.02.2030 |
| Наименование | Акселерометры трехкомпонентные цифровые |
| Модель | ЦТА-СМ |
| Приказы |
№558 от
23.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f16fc0f1-00fb-17dc-5523-6f1b903fd278 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4277-010-17509570-07 |
| Класс СИ | 28.03 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39928 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.74 |
Производитель / Заявитель
ООО СНТП «Профинж», РОССИЯ, 127106, г. Москва, вн. тер. г. муниципальный округ Марфино, ул. Гостиничная, д. 7А, помещ. 1/1
Россия
107150, ул.Бойцовая, д.22, стр.3
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
44474-10: Описание типа
2020-44474-10.pdf
Файл устарел
|
Скачать | 74.4 КБ | |
|
44474-10: Методика поверки
2022-mp44474-10.pdf
Файл устарел
|
Скачать | 73.4 КБ | |
|
44474-10: Описание типа
2020-44474-10-1.pdf
|
Скачать | 74.4 КБ | |
|
44474-10: Описание типа
2026-44474-10.pdf
|
Скачать | 275.8 КБ | |
|
44474-10: Методика поверки
2022-mp44474-10-1.pdf
|
Скачать | 73.4 КБ |
Описание типа
Назначение
Акселерометры трехкомпонентные цифровые ЦТА-СМ (далее акселерометры) предназначены для измерений виброускорений по трем взаимно перпендикулярным осям и могут быть использованы при мониторинге технического состояния строительных конструкций зданий и сооружений, в науке и технике при измерении малых вибраций.
Описание
Принцип действия акселерометров основан на преобразовании первичными преобразователями ускорения колебательного процесса в пропорциональный электрический сигнал, который подается на плату электроники, где происходит его усиление, оцифровка и передача данных по интерфейсу RS-485.
Акселерометры включают в себя три одноканальных первичных электродинамических преобразователя (один вертикальный Геофон GS - 20DX и два горизонтальных Геофон GS -20DX - 2B) и плату электроники, смонтированных в одном корпусе. Оси первичных преобразователей ориентированы внутри корпуса по осям X, Y и Z. Акселерометры выпускаются в корпусах двух типов, различающихся способом подключения питания и выводом для передачи данных.
Акселерометры предназначены для работы в составе автоматизированных систем наблюдений, содержащих канал передачи данных, компьютер и устройство ввода данных в последний.
Заводские номера в цифровом формате наносятся на маркировочные таблички, расположенные на лицевой панели акселерометров, методом печати. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование акселерометров предусмотрено.
Общий вид акселерометров, место нанесения заводского номера, место опломбирования приведены на рисунке 1.

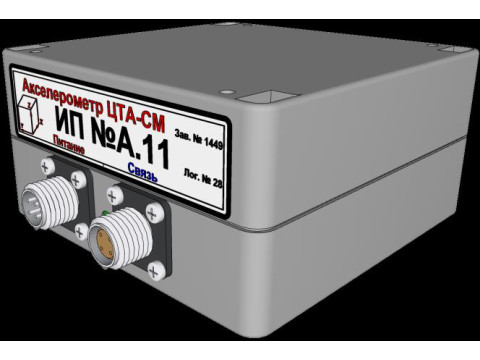

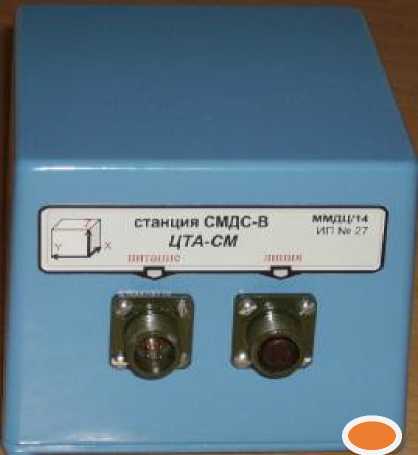

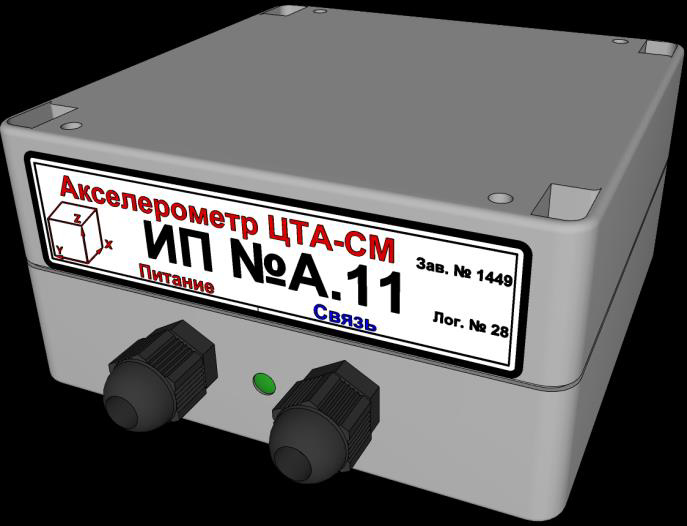

Рисунок 1 - Общий вид акселерометров трехкомпонентных цифровых ЦТА-СМ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения (ампл), м/с2 |
от 2-10’5 до 1,0 |
|
Диапазон частот, Гц |
от 0,1 до 100 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
3 |
|
Относительная расширенная неопределенность калибровки при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
5-(2-10-4 /Aw + 1) где Aw - числовое значение измеряемого ускорения, м/с2 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
±6,3 ±0,3 |
|
Сопротивление изоляции, МОм, не менее |
103 |
|
Условия эксплуатации: - температура окружающей среды, ° С |
от +5 до +40 |
|
Масса, кг, не более |
2 |
|
Габаритные размеры, мм, не более |
139 х 118 х 66 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на паспорт акселерометра методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Акселерометр |
ЦТА-СМ |
1 шт. |
Тип корпуса по согласованию с заказчиком |
|
Паспорт |
1 экз. | ||
|
Упаковочная тара |
1 шт. |
Сведения о методах измерений
приведены в паспорте на акселерометр трехкомпонентный цифровой ЦТА-СМ.
Нормативные документы
Технические условия ТУ 4277-010-17509570-07
