Комплексы автоматизированные измерительные жидких осадков RG-50
| Номер в ГРСИ РФ: | 44504-10 |
|---|---|
| Производитель / заявитель: | Фирма "Seba-Dynatronic Mess-und Ortungstechnik GmbH", Германия |
Для измерений количества жидких осадков. Количество осадков - это высота (в миллиметрах) слоя воды, образовавшегося на горизонтальной поверхности от выпавшего дождя, мороси, обильных рос, тумана за указанный интервал времени при отсутствии стока, просачивания и испарения. Область применения: мониторинг жидких осадков в гидрометеорологии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44504-10 |
| Действует | по 24.07.2021 |
| Наименование | Комплексы автоматизированные измерительные жидких осадков |
| Модель | RG-50 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ee7b3241-5d95-d444-3cc6-4eddfe2c07ec |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 39955 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.104 |
Производитель / Заявитель
Фирма "SEBA Hydrometrie GmbH & Co. KG", Германия; Фирма "SEBA Hydrometrie GmbH", Германия (срок свидетельства: 01.08.2015 г.)
Германия
87600 Germany, Kaufbeuren, Gewerbestr, 61 А Тел. +49(0) 8341966-218-0 Факс + 49(0) 966-603-0 www.hydrovizion.de, E-mail: supporz@hydrovision.de
Поверка
| Методика поверки / информация о поверке | МП 2550-0139-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 579 (99%) |
| Неуспешных поверок (СИ непригодно) | 8 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
44504-10: Описание типа
2015-44504-10.pdf
|
Скачать | 130.8 КБ | |
|
44504-10: Методика поверки
2022-mp44504-10.pdf
|
Скачать | 75.2 КБ |
Описание типа
Назначение
Комплексы автоматизированные измерительные жидких осадков RG-50 (далее - комплексы) предназначены для измерений количества жидких осадков. Количество осадков - это высота (в миллиметрах) слоя воды, образовавшегося на горизонтальной поверхности от выпавшего дождя, мороси, обильных рос, тумана за указанный интервал времени при отсутствии стока, просачивания и испарения.
Описание
Комплекс автоматизированный измерительный жидких осадков RG-50 состоит из датчика жидких осадков SEBA RG-50 и многоканального контроллера SEBA MDS-5-Unilog.
Датчик жидких осадков SEBA RG-50 является осадкомером с частотным выходным сигналом, поступающим на вход многоканального контроллера SEBA MDS-5-Unilog.
Принцип действия комплексов следующий: жидкие атмосферные осадки попадают в приемную емкость с известной площадью сбора (200 см2), откуда через капельницу, обеспечивающую равномерную подачу воды в мерный ковш (частота капания настраивается с помощью вентиля). По достижении известной массы жидкости в мерном ковше последний опрокидывается, вызывая срабатывание герконового датчика. Исходя из частоты срабатывания датчика, известной емкости ковша и площади сбора, многоканальный контроллер SEBA MDS-5-Unilog выполняет расчет, вывод на дисплей, архивацию и передачу по каналам связи данных о количестве и интенсивности жидких осадков. Комплекс устанавливается на металлическую подставку с треногой, оснащается ограждением от птиц.
Комплекс устанавливается на открытом пространстве. Приемная часть датчика должна находиться на высоте 2 м от поверхности земли.
Контроллер SEBA MDS-5-Unilog представляет собой универсальный преобразователь и архиватор данных со многими возможностями индивидуального конфигурирования. К нему могут быть подключены различные аналоговые датчики (8 опциональных аналоговых каналов). Встроенное управление подачей аварийного сигнала может отслеживать заданные установочные значения (включает подачу аварийного сигнала в случае выхода показателя за допускаемые пределы значений динамического режима, различных порогов срабатывания устройства сигнализации) и различными способами отправляет сообщение в случае аварийного сигнала. Электропитание осуществляется от электросети. Внутренний литиевый элемент (заменяемый) обеспечивает хранение данных в случае перебоев с электропитанием. Преобразование напряжения питания производится с помощью адаптера.
Для ручного управления контроллером и отображения измерительной информации на лицевой панели корпуса контроллера расположен дисплей и три кнопки управления.
На дисплее контроллера выводится значение количества жидких осадков.
Внешний вид комплексов с указанием мест пломбирования представлен на рисунках 1-3.

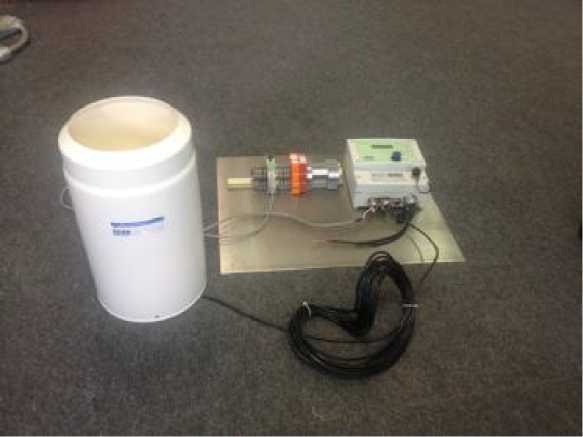

Рис.1 Общий вид комплексов автоматизированных измерительных жидких осадков RG-50

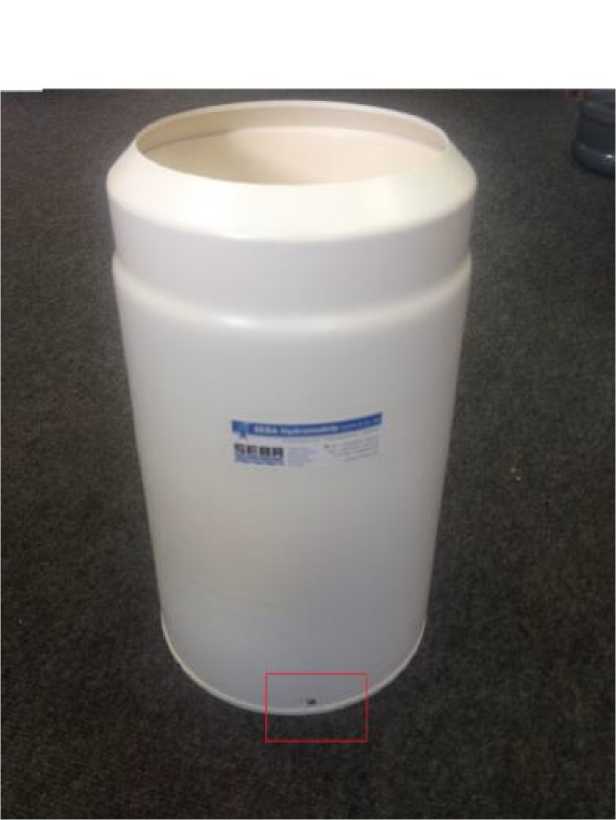

Рис.2 Контроллер SEBA MDS-5-Unilog с указанием мест пломбирования

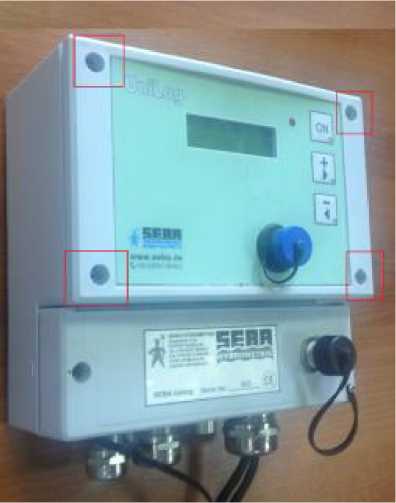

Рис.3 Контроллер SEBA MDS-5-Unilog с указанием мест пломбирования
Программное обеспечение
Комплексы оснащены встроенным ПО и несколькими программами автономного (внешнего) ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
П.О. SebaConfig (внешнее ПО) используется только для начальной настройки (калибровки) оборудования и не используется в последующей эксплуатации комплекса. П.О. DEMASdb (внешнее ПО) используется для передачи данных с комплекса на персональный компьютер.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Встроенное ПО |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.00 |
|
Наименование ПО |
SebaConfig (внешнее ПО) |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.50 |
|
Наименование ПО |
DEMASdb (внешнее ПО) |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.35 |
|
Наименование ПО |
WinHADCP (внешнее ПО) |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.00 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Основные метрологические и технические характеристики комплексов автоматизированных измерительных жидких осадков RG-50 приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений количества жидких осадков, мм |
от 0 до 50 |
|
Пределы допускаемой относительной погрешности измерений количества жидких осадков, % |
±5 |
|
Площадь сбора, см2 |
200 |
|
Напряжение питания (постоянный ток), В |
24 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Диапазон температуры окружающей среды, оС |
от плюс 5 до плюс 70 |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 |
|
Г абаритные размеры датчика жидких осадков, мм: - высота - диаметр |
346 205 |
|
Масса датчика жидких осадков, кг |
3,9 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус контроллера с помощью наклейки.
Комплектность
Комплект поставки комплексов приведен в таблице 3. Таблица 3
|
Наименование |
Количество |
|
Датчик жидких осадков SEBA RG-50 |
1 шт. |
|
Многоканальный контроллер SEBA MDS-5-Unilog |
1 шт. |
|
Кабели соединительные |
1 компл. |
|
Монтажные приспособления |
1 компл. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 2550-0139-2010 |
1 экз. |
|
Паспорт на датчик жидких осадков SEBA RG-50 |
1 экз. |
Поверка
осуществляется по документу «МП 2550-0139-2010 «Комплексы автоматизированные измерительные жидких осадков. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18.05.2010 г.
Основные средства поверки: мерный стакан или мензурка вместимостью 200 мл по ГОСТ 1770-74.
Сведения о методах измерений
Сведения приведены в документе «Комплексы автоматизированные измерительные жидких осадков RG-50. Руководство по эксплуатации»
Нормативные документы
1 Наставление гидрометеорологическим станциям и постам. Вып.3, часть 1, Л., Гидрометеоиздат, 1985
2 Техническая документация фирмы-изготовителя.
