Комплекс градуировки резервуаров КГР-2
| Номер в ГРСИ РФ: | 44577-10 |
|---|---|
| Производитель / заявитель: | ЗАО "НефтеСтроительная Компания", г.Москва |
|
44577-10: Описание типа
2017-44577-10.pdf
|
Скачать | 313.4 КБ |
Для градуировки резервуаров объемным методом, а также первичной и периодической поверки мер вместимости. Область применения: органы метрологической службы, организации и предприятия, занимающиеся градуировкой (калибровкой) резервуаров и поверкой мер вместимости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 44577-10 | ||||||
| Наименование | Комплекс градуировки резервуаров | ||||||
| Модель | КГР-2 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4e5b5c31-b789-6742-dc60-539ba5174121 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2010 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ЗАО |
| Класс СИ | 29.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 40094 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | 01д3 от 25.03.10 п.179 |
Производитель / Заявитель
ООО "НефтеСтроительная Компания", РОССИЯ, г.Москва
Россия
127474, Бескудниковский б-р. д.12, стр.1,комн. 16А Факс 988-9051 Тел. 778-59-90
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
44577-10: Описание типа
2017-44577-10.pdf
|
Скачать | 313.4 КБ |
Описание типа
Назначение
Комплекс градуировки резервуаров «КГР-2» (в дальнейшем - комплекс) предназначен для градуировки резервуаров объемным методом (м3), а также первичной и периодической поверки мер вместимости.
Описание
Принцип работы комплекса основан на дозовой подаче рабочей жидкости в резервуар с изменением ее объема, температуры и уровня в резервуаре.
Комплекс состоит из каналов измерений уровня (КИУ) и температуры (КИТ) измерительной системы «Струна» (г.р. № 28116-09) и градуировочной лаборатории. Конструктивно комплекс выполнен на базе автомобиля ГАЗ-2705.
Градуировочная лаборатория состоит из самовсасывающего электронасосоного агрегата 1АСВН-80А, газоотделителя ГУ40-1.6-350, фильтра жидкости ФЖУ 40/1.6, мерника 2 разряда М2р-200-03М, турбинного расходомера жидкости PTF040, вторичного прибора теплоэнерго-контроллера ИМ2300.
Сигналы с турбинного расходомера, фиксируемые на индикаторе ИМ2300, и показания уровнемера записываются в протокол поверки резервуара согласно ( ГОСТ 8. 346 или ГОСТ 8.570). По полученным результатам измерений рассчитывается и формируется градуировочная таблица.
Общий вид средства измерения представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2

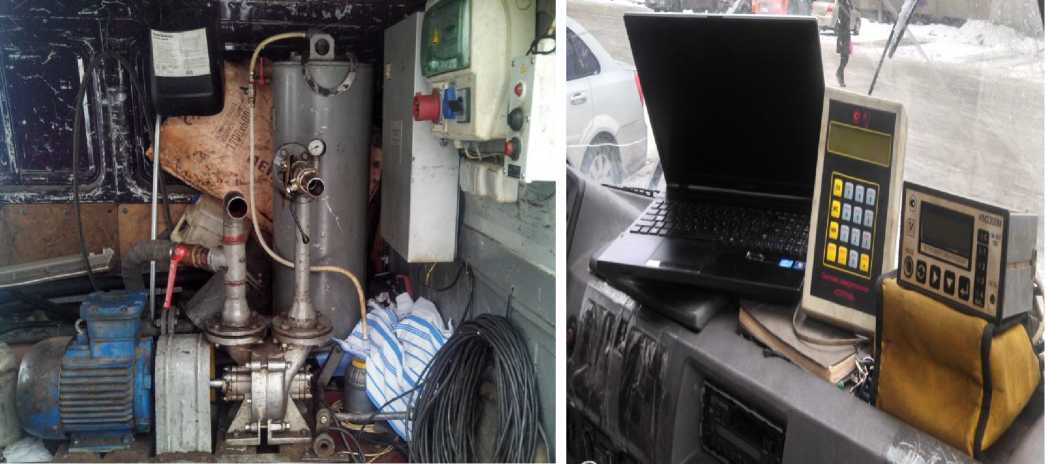

Рисунок 1 - Общий вид комплекса градуировки резервуаров

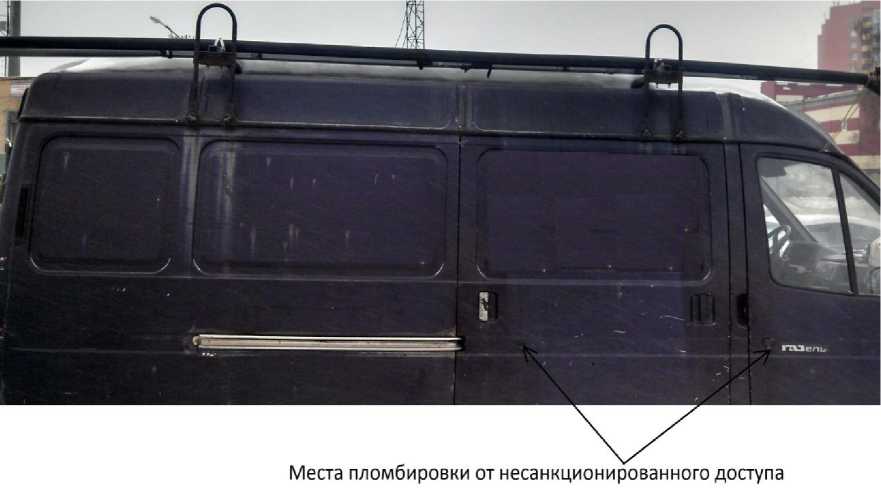

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Работа комплекса осуществляется под управлением специального программного обеспечение теплоэнерго-контроллера ИМ2300 и измерительной системы «Струна». Обработка полученных данных осуществляется на переносном IBM-совместимом компьютере с помощью программы расчета градуировочных таблиц.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в ниже приведенных таблицах.
Таблица 1 - Идентификационные данные ПО теплоэнерго-контроллера ИМ2300
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IM2300 |
|
Номер версии ( идентификационный номер) ПО |
1,6 |
|
Цифровой идентификатор ПО ( сумма по модулю 256 метрологически значимой части ПО) |
135 |
Таблица 2 - Идентификационные данные ПО каналов измерений уровня (КИУ) и температуры (КИТ) измерительной системы «Струна»_____________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tosol 152.hex |
|
Номер версии ( идентификационный номер) ПО |
не ниже V152 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
E7F79A0F |
|
Алгоритм вычислении цифрового Идентификатора ПО |
CRC-32 Полином: 04C11DB7 |
Таблица 3 - Идентификационные данные ПО программы расчета градуировочных таблиц
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
gob5a st2 pigl |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.0 a |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
C6426B5DB85E0F0FB5BA3F572 |
|
Алгоритм вычислении цифрового Идентификатора ПО |
CRC-32 Полином: 126D62D9 |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая жидкость |
Вода по ГОСТ Р 51232-98 |
|
Диапазон измерения уровня, мм |
10.. .4000 |
|
Пределы допускаемой абсолютной погрешности измерения уровня, мм |
±1 |
|
Диапазон температур измеряемой среды, °С |
-1...+40 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,5 |
