Дозиметры-радиометры персональные МКС-02СА

Назначение

Дозиметры-радиометры персональные МКС- 02СА (далее - прибор) предназначены для измерения амбиентного эквивалента дозы (далее - дозы), мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма- (рентгеновского) излучения, плотности потока бета-излучения, а также для индикации плотности потока альфа- излучения и потока ионизирующих частиц.

Описание

В приборе в качестве детектора излучения применен газоразрядный счетчик «БЕТА-1» с тонким входным окном из слюды. Поток фотонов преобразуется детектором в последовательность электрических сигналов. Эти сигналы формируются по длительности и амплитуде, а затем обрабатываются микропроцессорной схемой регистрации, которая обеспечивает автоматическую обработку и усреднение результатов измерений, и их цифровое представление на графическом жидкокристаллическом дисплее.

На дисплее отображается текущая измеряемая прибором физическая величина (определяемая режимом работы) и текущая статистическая погрешность измерения, в доверительном интервале 0,95.

В процессе измерения на дисплее постоянно отображается среднее значение измеряемой величины в соответствующих единицах измерения. На дисплее показания меняются автоматически с усреднением микропроцессором результатов измерений. При этом, каждый следующий результат обрабатывается микропроцессором и на дисплее отображается текущее значение статистической погрешности измерения в данный момент времени.

Каждый акт регистрации фотона или частицы счетчиком сопровождается появлением символа «*» в центральной части дисплея, что указывает на правильную работу прибора.

Полученные данные фиксируются в журнале измерений прибора, что позволяет создать и вести автоматизированную обработку базы данных.

Прибор совместим с персональным компьютером (далее ПК) и позволет производить обмен данными посредством USB порта.

Прибор оснащен разъёмом для подключения внешнего блока детектирования.

Корпус прибора изготовлен из ударопрочного полистирола и состоит из двух скрепленных винтами панелей. В корпусе установлены детектор ионизирующего излучения - счетчик «БЕТА-1», печатная плата с элементами измерительной схемы, звуковой динамик и элементы питания.

Передвижной экран фиксируется в крайних положениях, открывая и закрывая окно детектора. При регистрации бета- (или альфа-) излучения входное окно счётчика открыто. При регистрации гамма-излучения экран устанавливается над окном счётчика и выравнивает его энергетическую зависимость.

Прибор имеет два исполнения МКС-02СА (СНЖА.412152.002) и МКС-02СА1 (СНЖА.412152.002-01), отличающиеся измеряемой (индуцируемой) физической величиной. Измерительные функции для каждого из исполнений приведены в таблице 1.

Таблица 1

Все модификации прибора выполнены в едином конструктиве.

Прибор устойчив к воздействию температуры и влажности окружающего воздуха в диапазонах температуры от минус 20 до + 50 °С и относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги. Прибор устойчив к воздействию синусоидальных вибраций соответствующих группе L3 ГОСТ 27451-87.

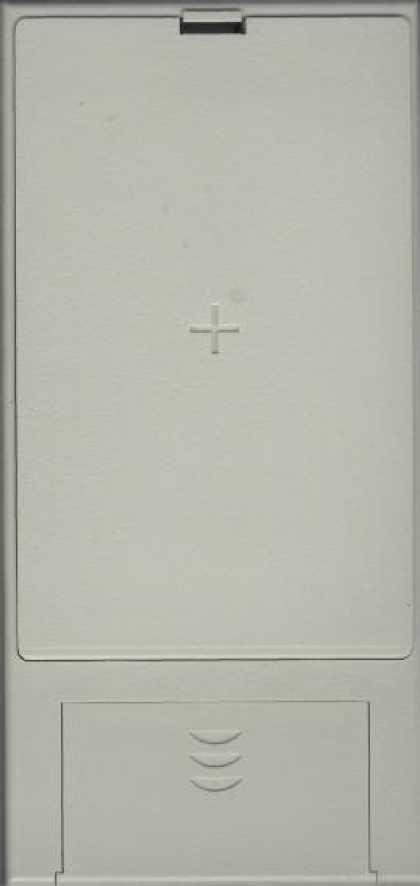

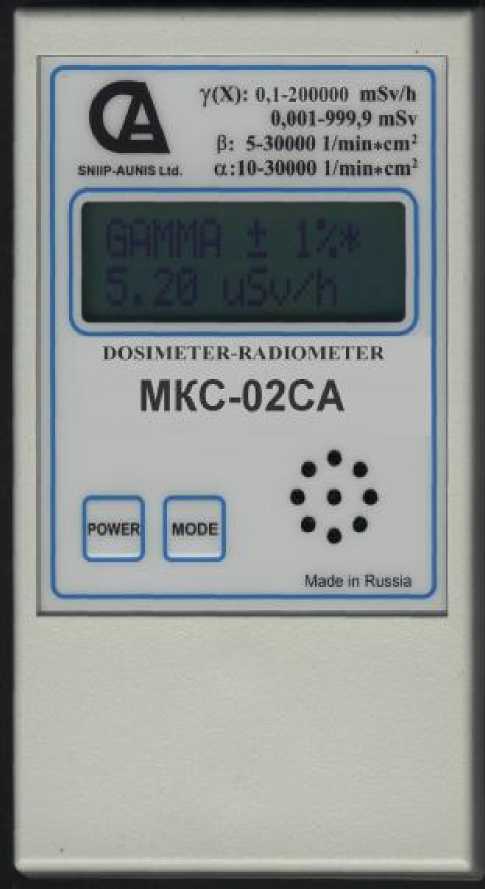

Рисунок 1 - Общий внешний вид Дозиметров-радиометров персональных МКС-02СА

Программное обеспечение

Прибор содержит программное обеспечение - «МКС-02СА ПО». ПО представляет собой загрузочный модуль, который записывается в постоянную память микроконтроллера на этапе изготовления устройства с помощью специального оборудования (программатора). Структура ПО характерна для встроенного программного продукта. Основное назначение ПО - регистрация информации и представление информации на дисплее прибора. Уровень защиты ПО от преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 2.

Таблица 2

Технические характеристики

Метрологические и технические характеристики представлены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносят на табличку на лицевой части прибора и на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

В комплект поставки входят следующие изделия и документы, представленные в таблице 4.

Таблица 4

Поверка

Осуществляется в соответствии с разделом 4 документа СНЖА.412152.002 РЭ «Дозиметр-радиометр персональный МКС-02СА. Руководство по эксплуатации», согласованным ГЦИ СИ ОАО «СНИИП» от 13.02.2010 г.

При проведении поверки должны быть применены средства поверки, указанные в таб-

лице 4.

Таблица 4

Сведения о методах измерений

Измерения проводятся прямым методом. Методики измерений изложены в Руководстве по эксплуатации СНЖА.412152.002 РЭ.

Нормативные документы

ГОСТ 8.070-96 ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерения активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 27451- 87. Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 17225-85. Радиометры загрязненности поверхностей альфа- бета- активными веществами. Общие технические требования и методы испытаний.

ТУ 4362-002 -42741182-2010 (СНЖА.412152.002 ТУ). Дозиметр-радиометр персональный МКС-02СА Технические условия.

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды;

- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;

- выполнение работ по обеспечению безопасных условий и охраны труда;

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
