Генераторы сигналов PXI-5404
| Номер в ГРСИ РФ: | 44634-10 |
|---|---|
| Производитель / заявитель: | Фирма "National Instruments", США |
|
44634-10: Описание типа
2015-44634-10.pdf
|
Скачать | 100.7 КБ |
Для воспроизведения сигналов синусоидальной формы в составе модульной контрольно-измерительной аппаратуры с базовым блоком PXI и с использованием персонального компьютера. Область применения - при проектировании, производстве, испытаниях, эксплуатации и ремонте радиоэлектронной аппаратуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44634-10 |
| Действует | по 16.04.2020 |
| Наименование | Генераторы сигналов |
| Модель | PXI-5404 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c85d4a56-0a79-8e75-fe32-5f533cabba6e |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.03 |
| Год регистрации | 2010 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Томского ЦСМ |
| Адрес центра | 634012, г.Томск, ул.Косарева, 17а |
| Руководитель центра | Чухланцева Марина Михайловна |
| Телефон | (8*382*2) 44-44-22, 44-27-81 |
| Факс | 44-36-76 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 40128 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.240 |
Производитель / Заявитель
Фирма "National Instruments", СОЕДИНЕННЫЕ ШТАТЫ
США
11500 North Morac Expway, Austin, Texas, 78759-3504, USA
Поверка
| Методика поверки / информация о поверке | ФЮРА 411000.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 332 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
44634-10: Описание типа
2015-44634-10.pdf
|
Скачать | 100.7 КБ |
Описание типа
Назначение
Генераторы сигналов PXI-5404 предназначены для воспроизведения сигналов синусоидальной формы.
Описание
Принцип действия основан на прямом цифровом синтезе сигналов с прецизионной автоматической подстройкой частоты.
Тип сопротивления нагрузки (50 Ом или > 1 МОм) задается пользователем. Основной выход имеет разъем типа SMB.
Конструкция представляет собой модуль, занимающий один слот базового блока (шасси) PXI. Шасси и устанавливаемый в него управляющий контроллер поставляются по отдельному заказу. Общий вид показан на рисунке 1. Знак поверки в виде наклейки размещается в свободной части передней панели.

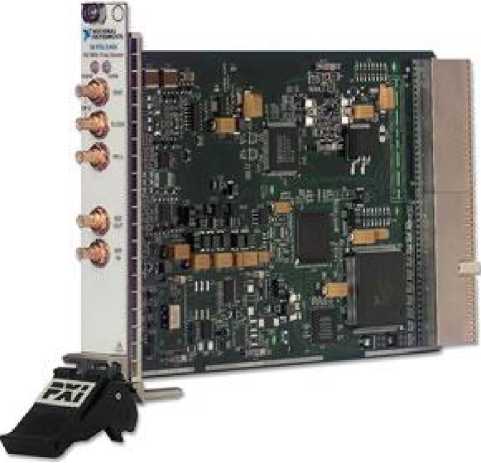

Рисунок 1
Программное обеспечение
Программное обеспечение (драйвер “NI-FGEN”) устанавливается на внешний контроллер с шиной PXI в базовом блоке (шасси). Управление режимами, задание параметров и функций могут производиться с виртуальной панели или дистанционно. Общие сведения о программном обеспечении приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
уровень защиты (класс риска) |
«низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2) |
|
идентификационное наименование |
NI-FGEN |
|
идентификационный номер версии |
2.7.0 и выше |
Технические характеристики
Метрологические и технические характеристики генераторов сигналов PXI-5404 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
диапазон частот |
от 9 кГц до 105 МГц |
|
пределы допускаемой относительной погрешности установки частоты |
± 1-10-4 |
|
диапазон амплитуды сигнала (размах) на нагрузку > 1 МОм | |
|
на нагрузку 50 Ом |
от 1 до 2 В |
|
на нагрузку > 1 МОм |
от 2 до 4 В |
|
пределы допускаемой относительной погрешности установки амплитуды напряжения частотой 50 кГц |
± 1 % |
|
уровень гармоник относительно уровня основной гармоники (при амплитуде не менее 1,8 В) | |
|
на частоте 1 МГц |
минус 56 дБ |
|
на частоте 10 МГц на частоте 20 МГц на частоте 50 МГц |
минус 52 дБ минус 48 дБ минус 41 дБ |
|
на частоте 100 МГц |
минус 36 дБ |
|
габаритные размеры (высота х толщина х глубина), мм |
130 х 20 х 216 |
|
масса, не более |
175 г |
|
потребляемая мощность, не более |
8,9 В^А |
|
рабочие условия эксплуатации | |
|
температура окружающей среды |
от 10 до 30 °C |
|
относительная влажность воздуха при температуре 25 °C, не более |
до 80 % |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность генераторов сигналов PXI-5404 приведена в таблице 3.
Таблица 3
|
Наименование и обозначение |
Кол-во, шт. |
|
генератор сигналов PXI-5404 |
1 |
|
комплект соединительных кабелей SMB-BNC |
1 |
|
компакт-диск с документацией и программным обеспечением NI-FGEN |
1 |
|
методика поверки ФЮРА 411000.001 МП |
1 |
|
руководство по эксплуатации ФЮРА 411000.001 РЭ |
1 |
|
паспорт ФЮРА 411000.001 ПС |
1 |
Поверка
осуществляется в соответствии с документом ФЮРА 411000.001 МП «Генераторы сигналов PXI-5404. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «Томский ЦСМ» 25.06.2010 г.
Рекомендуемые средства поверки:
- частотомер электронно-счетный Ч3-63: диапазон измерений частоты от 0,1 до 1-109 Гц, пределы допускаемой относительной погрешности измерения частоты ± 2,5-10’7;
- вольтметр универсальный В7-40/5: диапазон измерений переменного напряжения от 2 мВ до 200 В, диапазон рабочих частот от 20 Гц до 100 кГц, пределы допускаемой относительной погрешности измерения переменного напряжения ± 0,6 %;
- анализатор спектра С4-74: диапазон частот от 300 Гц до 300 МГц, пределы измеряемого переменного напряжения от 300 нВ до 3 В, относительная погрешность отсчета аттенюатора не более ± 0,5 дБ.
Сведения о методах измерений
Методы измерений изложены в по эксплуатации ФЮРА 411000.001 РЭ.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2008. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
