Вибропреобразователи CV-86
| Номер в ГРСИ РФ: | 44728-10 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | Фирма "Shinkawa Sensor Technology, Inc.", Япония |
|
44728-10: Описание типа
2015-44728-10-1.pdf
|
Скачать | 77.8 КБ |
Вибропреобразователи серии CV-86 (далее - вибропреобразователи) предназначены для измерений виброскорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44728-10 |
| Действует | по 15.10.2030 |
| Наименование | Вибропреобразователи |
| Модель | CV-86 |
| Приказы |
№2162 от
08.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2527fbcf-f877-1b84-6038-7722b0cab655 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2010 |
| Страна-производитель | Япония |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Пензенского ЦСМ |
| Адрес центра | 440028, г.Пенза, ул.Комсомольская, д.20 |
| Руководитель центра | Катышкин Юрий Григорьевич |
| Телефон | (8*841*2) 62-02-63 |
| Факс | 49-82-63 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40273 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.88 |
Производитель / Заявитель
Фирма "Shinkawa Sensor Technology, Inc.", ЯПОНИЯ
Япония
4-22 Yoshikawa-kogyodanchi, Higashi-hiroshima 739-0153, Japan тел. +81-82-429-1118 факс +81-82-429-0804, E-mail: service@sst.shinkawa.co.jp
Поверка
| Методика поверки / информация о поверке | МИ 1873-88 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
44728-10: Описание типа
2015-44728-10.pdf
Файл устарел
|
Скачать | 77.8 КБ | |
|
44728-10: Описание типа
2015-44728-10-1.pdf
|
Скачать | 77.8 КБ |
Описание типа
Назначение
Вибропреобразователи серии CV-86 (далее - вибропреобразователи) предназначены для измерений виброскорости.
Описание
Принцип действия основан на преобразовании виброперемещения пьезоэлектрическим элементом вибропреобразователей в электрический сигнал с последующим интегрированием этого сигнала до скорости с помощью встроенного усилителя заряда.
Вибропреобразователи выполнены в виде металлического цилиндра с жёстко соединённым гибким двухвыводным кабелем или с разъёмом для подключения соединительного кабеля.
Вибропреобразователи выпускаются в двух исполнениях:
- CV-861 - с разъёмом для подключения кабеля стандартного или брызгозащищённого исполнения;
- CV-862 - с жёстко соединённым гибким двухвыводным кабелем.
Вибропреобразователи могут выпускаться во взрывозащищённом исполнении с маркировкой по взрывозащите «0ExiaIIAT4X».
Вибропреобразователи могут применяться для непрерывного измерения и контроля вибрационного состояния машин и механизмов в энергетической, нефтегазовой и других отраслях промышленности и науки.

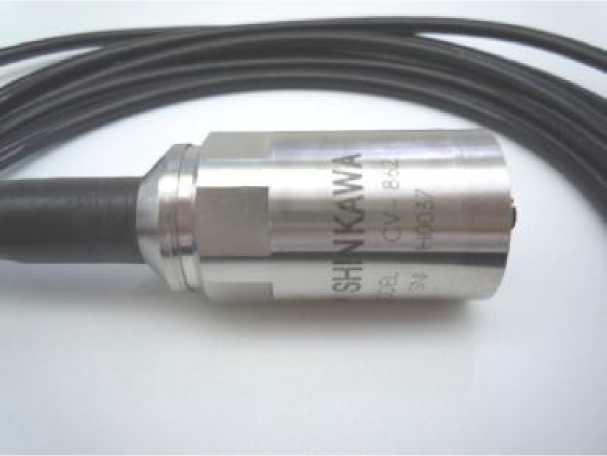

Ф отография общего вида вибропреобразователей представлена на рисунке 1.
Рисунок 1
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм/с |
от 0 до 1270 |
|
Диапазон частот, Гц |
от 10 до 3500 |
|
Номинальный коэффициент преобразования (на опорной частоте 100 Гц), мВ/мм^с-1 |
3,94 |
|
Пределы допускаемой основной погрешности коэффициента преобразования, % |
± 5 |
|
Пределы допускаемой неравномерности амплитудно-частотной характеристики, % |
± 10 |
|
Относительный коэффициент поперечной чувствительности, %, не более |
5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % |
± 10 |
|
Резонансная частота, кГц, не менее |
15 |
|
Степень защиты, обеспечиваемая оболочкой |
IP67 |
|
Напряжение питания постоянного тока, В (подключение необходимо выполнять с помощью специального развязывающего диода, согласно эксплуатационной документации на преобразователи) |
от 18 до 30 |
|
Условия эксплуатации: ■ нормальные: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа ■ рабочие: - температура окружающего воздуха для общепромышленного исполнения, °С - температура окружающего воздуха для взрывозащищённого исполнения, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа |
20 ± 5 80 от 84 до 106 от -50 до +120 от -20 до +60 98 от 84 до 106,7 |
|
Масса, г, не более: - для исполнения CV-861 - для исполнения CV-862 |
145 250 |
|
Габаритные размеры, мм, не более: - для исполнения CV-861 - для исполнения CV-862 |
0 25,4x66 0 25,4x110 (без учёта длины кабеля) |
Знак утверждения типа
наносится на вибропреобразователи в виде наклейки, а на эксплуатационную документацию типографическим способом.
Комплектность
В комплект поставки входят:
- вибропреобразователь;
- руководство по эксплуатации.
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Рекомендуемым основным средством поверки является поверочная установка 2-го разряда по МИ 2070-90.
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
1 ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10’1_2-104 Гц.
2 Техническая документация фирмы-изготовителя.
