Термопреобразователи сопротивления платиновые WTH, NWT

Назначение

Термопреобразователи сопротивления платиновые серий WTH, NWT (далее по тексту - термопреобразователи или ТС) предназначены для измерений и контроля температуры химически неагрессивных к материалу защитной арматуры ТС жидких, газообразных, сыпучих сред, а также твердых тел.

Описание

Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

ТС состоят из измерительной вставки одним или двумя платиновыми чувствительными элементами (ЧЭ), клеммной головки или без нее (с выводными присоединительными проводами, со штекерными разъемами или LEMO-соединениями), защитной арматуры с различными видами присоединений к объектам измерений. Клеммные головки имеют несколько модификаций, отличающиеся конструкцией и степенью защиты: A, B, NS, BUZ, BUZ(NA), BUS, BUZH, BUSH, J, BEG, SNG, XI-NS, XI-DSN, XI-DSNW, XE-DANA, XE-DANAW. Головки выполнены из алюминиевого сплава, нержавеющей стали, латуни или пластика.

Материал защитной арматуры: нержавеющая сталь 1.4541 и 1.4571.

ТС изготавливаются следующих моделей: 160-250, 201, 202, 203, 204, 205, 206, 207, 208, 210, 220, 221, 225, 230, 235, 280-400, R254, R270, R270G, R271, R272, R273, R275, ESTF, HTF, HTF-WIN (серия WTH); Pyra 8K, 200G, 50C (серия NWT). Модели ТС отличаются друг от друга по конструктивному исполнению и по диапазону измеряемых температур.

Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термопреобразователей приведены в технической документации фирмы-изготовителя.

Схема соединения внутренних проводов ТС с ЧЭ в зависимости от исполнения -двух-, трех- или четырехпроводная.

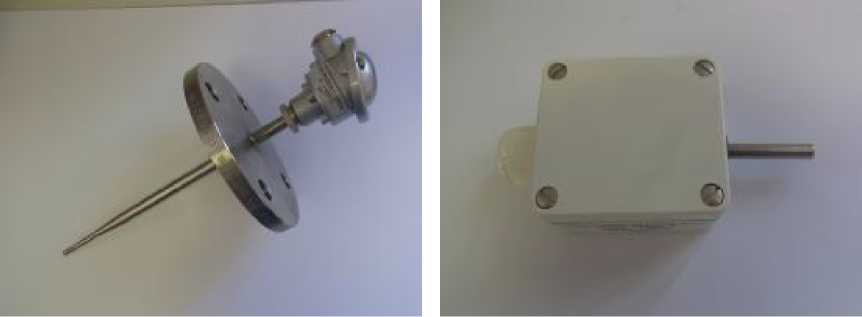

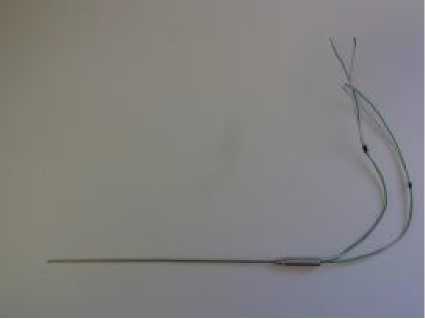

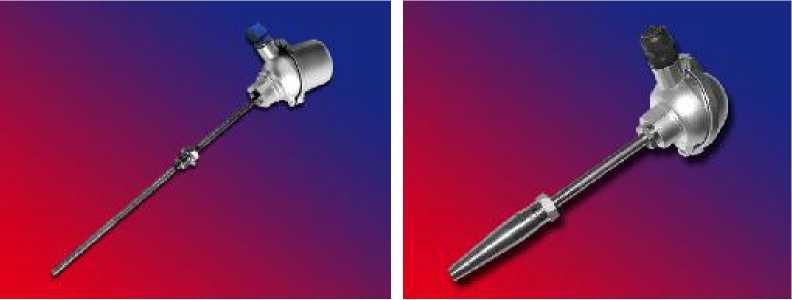

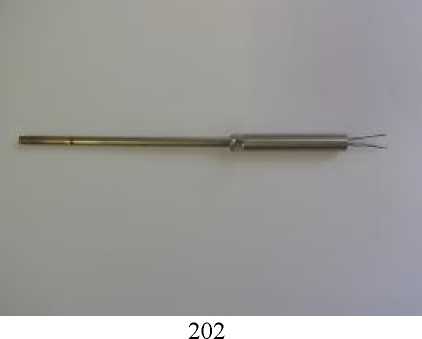

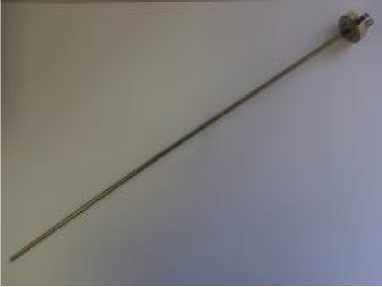

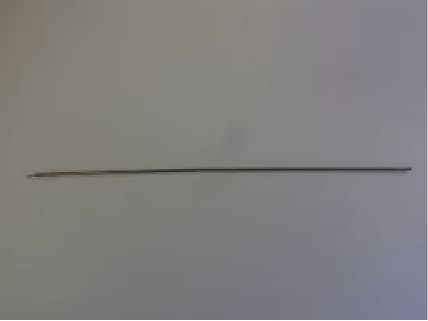

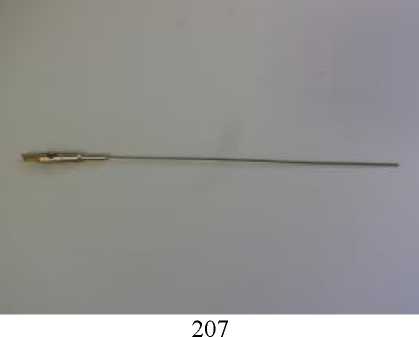

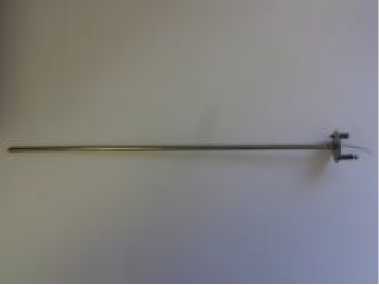

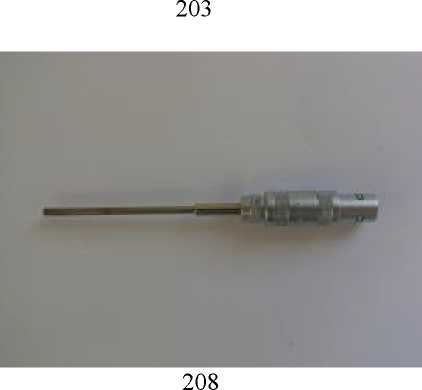

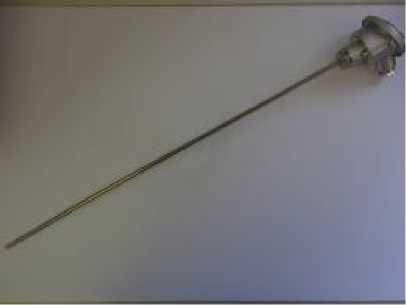

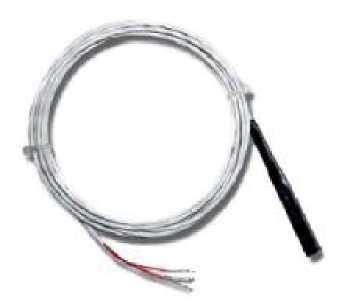

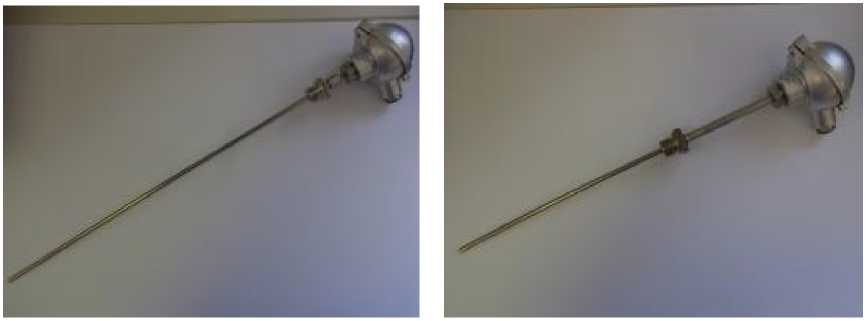

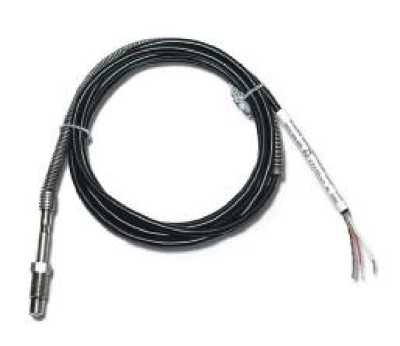

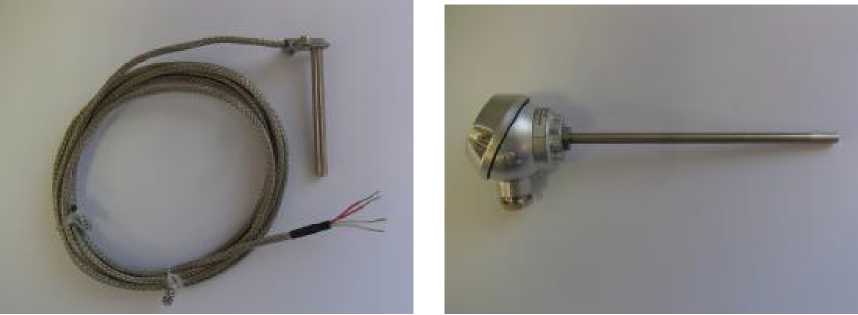

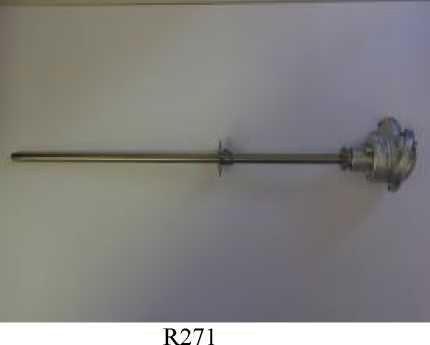

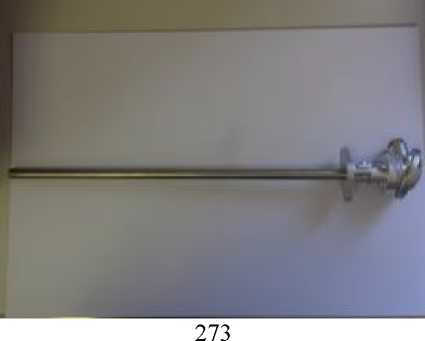

Фотографии общего вида термопреобразователей сопротивления платиновых серий WTH, NWT:

NWT 200G

NWT 50C

WTH 280-400

NWT Pyra 8K

R254                               R272

WTH 160-250                          HTF

HTF-WIN                         R270

ESTF                          R270G

R275                                  225

R220

221

230

206

205

210

Технические характеристики

Рабочий диапазон измеряемых температур, °С:                 от минус 200 до плюс 600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:                                  Pt100; Pt500; Pt1000

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:               100; 500; 1000

Температурный коэффициент ТС а , °С-1:                                      0,00385

Класс допуска по ГОСТ 6651-2009/МЭК 60571:                                  А, B

Допуск, °С:

для класса А:                                                            ±(0,15 + 0,002-| 11);

для класса В:                                                              ±(0,3 + 0,005-| 11)

Электрическое сопротивление изоляции при температуре (25±10) °С

и относительной влажности воздуха от 30 до 80 %, МОм, не менее:                   100

Диаметр монтажной части ТС, мм:

от 1 до 15

Минимальная длина монтажной части ТС, мм:                                      6

ТС имеют маркировку взрывозащиты:

- WTH 160-250, WTH 280-400                                       ExmIIU

- NWT Pyra 8K, NWT 200G, NWT 50C                               ExellU

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на шильдик, прикрепленный к термопреобразователю.

Комплектность

В комплект поставки ТС входят:

- Термопреобразователь сопротивления

( серия, модель и исполнение - в соответствии с заказом)      - 1 шт.;

- Паспорт (на русском языке)                                  - 1 экз.

- Защитная гильза (по дополнительному заказу)               - 1 шт.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005... 0,02) °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в паспорте на ТС

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
