Измерители концентрации магнитопорошковой суспензии ИРКОН ИКСП-9
| Номер в ГРСИ РФ: | 44793-10 |
|---|---|
| Производитель / заявитель: | Иркутский авиационный завод - филиал ОАО "Корпорация "ИРКУТ", г.Иркутск |
Для измерения концентрации магнитопорошковой суспензии, применяемой при магнитопорошковом методе неразрушающего контроля изделий в соответствии с ГОСТ 21105-87 на предприятиях различных отраслей промышленности в условиях умеренного климата.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44793-10 |
| Действует | по 20.07.2025 |
| Наименование | Измерители концентрации магнитопорошковой суспензии |
| Модель | ИРКОН ИКСП-9 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 02292159-df62-d64d-d8f3-69e6509b7b85 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-029-07504910-2009 |
| Класс СИ | 34.03 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40321 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.169 |
Производитель / Заявитель
Иркутский авиационный завод - филиал ОАО "Научно-производственная корпорация "Иркут", РОССИЯ, г.Иркутск
Россия
664020, ул.Новаторов 3; тел. (3952) 32-30-86; тел./факс 32-29-25
Поверка
| Методика поверки / информация о поверке | раздел 4 руководства по эксплуатации 320.0000.8900.5948.0000 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 96 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
44793-10: Описание типа
2015-44793-10.pdf
|
Скачать | 76.7 КБ | |
|
44793-10: Методика поверки
2021-mp44793-10.pdf
|
Скачать | 122.4 КБ |
Описание типа
Назначение
Измеритель концентрации магнитопорошковой суспензии ИРКОН ИКСП-9 (далее измеритель) предназначен для измерения концентрации магнитопорошковой суспензии, применяемой при магнитопорошковом методе неразрушающего контроля изделий в соответствии с ГОСТ 21105-87 на предприятиях различных отраслей промышленности в условиях умеренного климата.
Описание
Принцип действия измерителя основан на зависимости индуктивности первичного измерительного преобразователя от концентрации магнитопорошковой суспензии, в которую он погружен.
Измеритель состоит из электронного блока, соединенного штангой с преобразователем (рис. 1).
Электрическое питание осуществляется от заменяемого элемента.
В измерителе предусмотрена индикация разряда элемента питания и автоматическое
отключение питания.

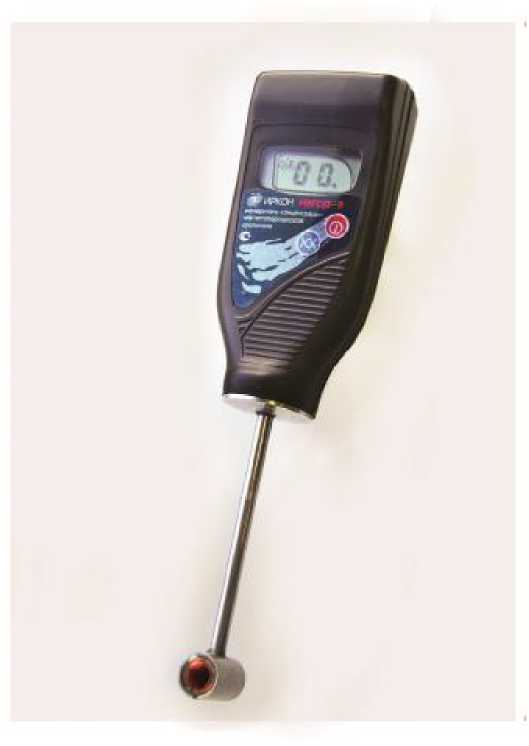

Рис. 1 ИРКОН ИКСП-9
Технические характеристики
Метрологические характеристики
от 4 до 40
Диапазон измерений массовой концентрации магнитопорошковой суспензии, г/л
Пределы допускаемой основной абсолютной погрешности среднего результата из трех измерений, г/л:
- в диапазоне измерений от 4 до 10 г/л
- в диапазоне измерений от 11 до 25 г/л
- в диапазоне измерений от 26 до 40 г/л
Пределы основной абсолютной погрешности тест-образца
|
Технические характеристики | |
|
Электрическое напряжение питания, В |
9 |
|
Потребляемый электрический ток, мА, не более |
1,6 |
|
Габаритные размеры, мм, не более |
240x64x37 |
|
Масса, кг, не более |
0,16 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от 15 до 25 |
|
относительная влажность воздуха, % |
от 40 до 80 |
|
атмосферное давление, кПа |
от 86 до 106 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы прибора, лет |
5 |
Знак утверждения типа
Знак утверждения типа наносится на панель прибора методом шелкографии; в эксплуатационных документах — на титульном листе печатным способом.
Комплектность
|
Наименование |
Количество, шт. |
Примечание |
|
Измеритель концентрации магнитопорошковой суспензии ИР-КОН ИКСП-9 |
1 | |
|
Тест — образец 320.0000.8900.5948.0005 |
1 | |
|
Измеритель концентрации магнитопорошковой суспензии ИР-КОН ИКСП-9. Руководство по эксплуатации. 320.0000.8900.5948.0000 РЭ |
1 | |
|
Элемент питания 6F22 |
1 | |
|
Сумка. Мод. №49 «ИРКУТ-Тест» |
1 |
Поверка
осуществляется в соответствии с документом «Измеритель концентрации магнитопорошковой суспензии ИРКОН ИКСП-9. Руководство по эксплуатации. 320.0000.8900.5948.0000 РЭ», раздел 4 «Методика поверки (калибровки)» согласованному с ФГУП «ВНИИИФТРИ» в декабре 2009 г.
Перечень основных средств поверки
|
Наименование (тип) |
Основные метрологические характеристики |
|
Порошок магнитный |
ТУ 6-36-5800167-90 |
|
Масло трансформаторное |
ГОСТ 982-80 |
|
Цилиндр мерный 100 мл |
ГОСТ 1770-74 |
|
Весы лабораторные электронные AB-S Mettler-Toledo |
Дискретность 0,1 мг; предел взвешивания 220 г; класс точности 2 |
Сведения о методах измерений
Измерения концентрации магнитопорошковой суспензии выполнять по методике, изложенной в разделе 2 документа «Измеритель концентрации магнитопорошковой суспензии ИРКОН ИКСП-9. Руководство по эксплуатации. 320.0000.8900.5948.0000 РЭ».
Нормативные документы
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2 ГОСТ 21105-87 Контроль неразрушающий. Магнитопорошковый метод.
3 ТУ 4276-029-07504910-2009 Технические условия. Измеритель концентрации магнитопорошковой суспензии ИРКОН ИКСП-9.
