Термопреобразователи с унифицированным выходным сигналом UTT
| Номер в ГРСИ РФ: | 44818-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Валком", г.С.-Петербург |
Термопреобразователи с унифицированным выходным сигналом UTT (далее - термопреобразователи), предназначены для непрерывных измерений температуры жидких и газообразных сред и преобразования измеренных значений в аналоговый сигнал силы постоянного тока, в том числе и во взрывоопасных зонах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 44818-26 | ||||||||||||
| Действует | по 25.03.2031 | ||||||||||||
| Наименование | Термопреобразователи с унифицированным выходным сигналом | ||||||||||||
| Модель | UTT | ||||||||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d2f3cb97-d79e-c671-0cdf-fe4f85960d96 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Валком», РОССИЯ, 196084, г. Санкт-Петербург, ул. Ломаная, д. 10
Поверка
| Методика поверки / информация о поверке |
МП 2411-0204-2025 ГСИ. Термопреобразователи с унифицированным выходным сигналом UTT. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 05.04.2026 |
Поверители
Скачать
|
44818-26: Описание типа
2026-44818-26.pdf
Файл устарел
|
Скачать | 186.2 КБ | |
|
44818-26: Методика поверки
МП 2411-0204-2025
2026-mp44818-26.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
44818-26: Описание типа
2026-44818-26-1.pdf
|
Скачать | 186.2 КБ | |
|
44818-26: Методика поверки
МП 2411-0204-2025
2026-mp44818-26-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Термопреобразователи с унифицированным выходным сигналом UTT (далее - термопреобразователи), предназначены для непрерывных измерений температуры жидких и газообразных сред и преобразования измеренных значений в аналоговый сигнал силы постоянного тока, в том числе и во взрывоопасных зонах.
Описание
Принцип действия термопреобразователей основан на измерении и преобразовании сигналов первичного преобразователя температуры в унифицированный выходной сигнал с линейно изменяющейся характеристикой «4-20 мА» постоянного тока, для вывода результатов измерений на устройство сбора и отображения измерительной информации.
Термопреобразователь состоит из первичного и вторичного преобразователя. В качестве первичных преобразователей используются термопреобразователи сопротивления платиновые Pt100, основной частью которых является чувствительный элемент из платиновой проволоки, помещенный в защитную арматуру (зонд) из нержавеющей стали. Вторичный преобразователь представляет собой двухпроводный программируемый измерительный преобразователь, который подключается к выводам термопреобразователя сопротивления и размещен в головке термопреобразователя. Измерительный преобразователь преобразует сигнал термопреобразователя сопротивления в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.
Исполнения термопреобразователей различаются метрологическими и техническими характеристиками, в том числе габаритными размерами, массой, степенью защиты от воды и пыли, климатическим исполнением и другими параметрами.
Термопреобразователи выпускаются как в общепромышленных, так и во взрывозащищенных исполнениях.
Термопреобразователи могут поставляться комплектно с защитным термокарманом или установочным комплектом; барьерами искробезопасности, имеющими необходимую степень взрывозащиты; преобразователями интерфейса RS-485 - ПИ-485.
Маркировка термопреобразователей выполнена фотохимическим способом на стойкой к стиранию наклейке или гравировальным способом и содержит: фирменный знак предприятия-изготовителя, наименование - «Термопреобразователь UTT», код полного условного обозначения; знак утверждения типа, заводской номер в формате не менее 8-ми символов (буква и 7 арабских цифр) по принятой нумерации предприятия - изготовителя, во взрывозащищенном исполнении - маркировку взрывозащиты и другие параметры.
Нанесение знака поверки на термопреобразователь не предусмотрено.
Общий вид термопреобразователя представлен на рисунке 1.
Пломбировка термопреобразователей от несанкционированного доступа осуществляется на месте эксплуатации.

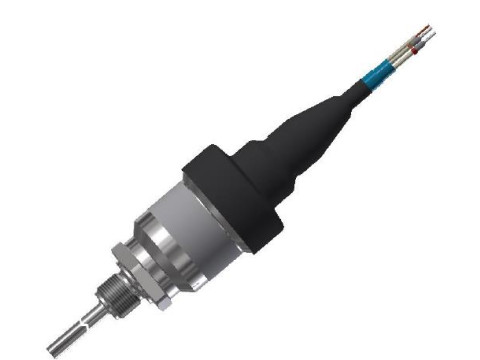

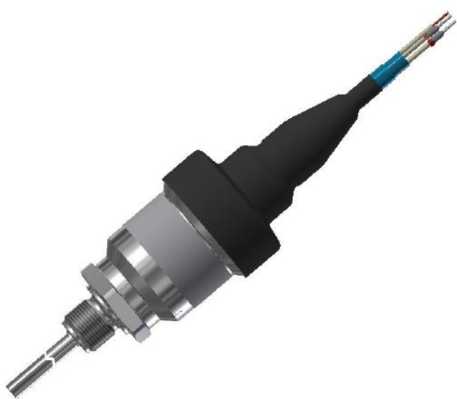

Термопреобразователь UTT погружного исполнения с резьбовым присоединением

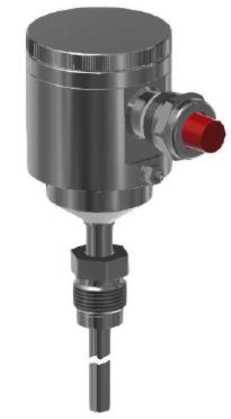

Термопреобразователь UTT с резьбовым присоединением и дистанционной вставкой

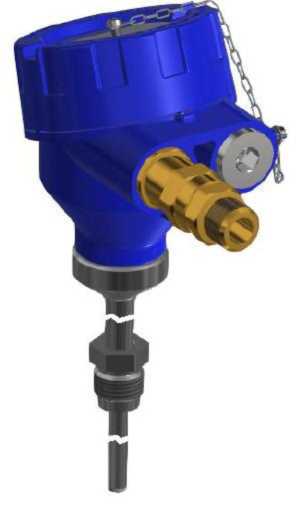

Термопреобразователь UTT -взрывозащищенное исполнение

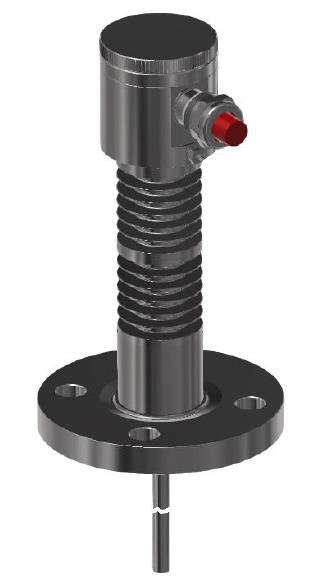

Термопреобразователь UTT с двумя радиаторами и флацевым присоединением
Рисунок 1 - Общий вид термопреобразователей
• ВОЛКОМ Сделано в России ,'1втчики н сиеше.ыи
ТЕРМОПРЕОБРАЗОВАТЕЛЬ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ
UTT-67-Lxxx-+xxx-+xxx-x-xxx-ISx-xxx-TWx-xxx-x
Питание: 24 В пост, тока
Вых. сигнал: 4 - 20 мА Зав. номер: ХХХХХХХХ
Степень защиты: IP67
Диапазон: -0...+100 °C
Год изг. 20ХХ
Рисунок 2 - Общий вид наклейки на корпус термопреобразователя
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры1), °С |
от -200 до +700 |
|
Диапазон выходного сигнала постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной погрешности выходного сигнала, приведенной к диапазону измерений температуры, 6Т, %2) при ширине диапазона (от Tmin до Tmax) менее 100 °С |
±0,25; ±0,5 ±[5Т^100/( TMax - Tmin)] |
|
Пределы допускаемой дополнительной погрешности выходного сигнала, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, %/°С |
±0,2 |
|
Пределы допускаемой дополнительной погрешности выходного сигнала, приведенной к диапазону измерений температуры, вызванной изменением напряжения питания от 24 В до 18 В и до 31,2 В, % |
±(0,5- 5Т) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
1) Приведен полный диапазон измерений; по требованию заказчика возможно исполнение термопреобразователей с диапазоном, находящимся в границах полного диапазона; 2) Класс точности (основная погрешность) указан в маркировке термопреобразователя, при ширине диапазона измерений менее 100 °С пределы допускаемого значения основной погрешности увеличиваются пропорционально уменьшения диапазона измерений, где (7MAX-7MIN) - разность верхнего и нижнего пределов диапазона измерений; при диапазоне измерений менее 30 °С устанавливаются по согласованию. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 18,0 до 31,2 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Габаритные размеры, мм, не более - длина монтажной части - диаметр |
30000 22 |
|
Масса, кг, не более |
20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Степень защиты от воды и пыли* |
IP67 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X, 0Ex ia IIC T5 Ga X, 0Ex ia IIC T4 Ga X или 1Ex db IIC T6 Gb |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -60 до +85 до 100 от 84 до 106,7 |
|
* - по заказу возможны исполнения со степенями защиты IP65, IP68 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
7950 |
|
Средний срок службы, лет |
10 |
|
Гарантийный срок, лет |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и фотохимическим способом на наклейку, закрепленную на головке термопреобразователя.
Комплектность
Таблица 4 - Комплектность термопреобразователей
|
Наименование |
Обозначение |
Количество, шт. |
|
Термопреобразователь с унифицированным выходным сигналом |
UTT |
1 |
|
Руководство по эксплуатации |
АТЛМ.405211.002РЭ-2011 |
1 (на партию 10 шт.) |
|
Паспорт |
АТЛМ.405211.002ПС |
1 |
Сведения о методах измерений
приведены в документе АТЛМ.405211.002РЭ-2011 «Термопреобразователи с унифицированным выходным сигналом UTT. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, части 1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования»;
Технические условия АТЛМ.405211.002ТУ-2007 «Термопреобразователи
с унифицированным выходным сигналом UTT».
