Измерители коэффициента шума Х5М-04
| Номер в ГРСИ РФ: | 44825-10 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "МИКРАН", г.Томск |
Измерители коэффициента шума Х5М-04 (в дальнейшем - измерители) предназначены для измерения коэффициента шума и коэффициента передачи радиотехнических устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44825-10 |
| Наименование | Измерители коэффициента шума |
| Модель | Х5М-04 |
| Приказы |
№1865 от
01.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Единичное |
| Идентификатор записи ФИФ ОЕИ | b20f996e-064c-aa37-dc35-6e3f664861b8 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ЖНКЮ.468166.021 ТУ |
| Класс СИ | 35.05 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40363 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.201 |
Производитель / Заявитель
АО «НПФ «МИКРАН», РОССИЯ, 634041, г. Томск, пр-кт Кирова, д. 51д
Россия
634034, ул.Вершинина, 47, оф.116 Тел. (3822) 413-403, 413-406, факс 423-615 www.micran.ru, E-mail: mic@micran.ru
Поверка
| Методика поверки / информация о поверке | ЖНКЮ.468166.021 ДЗ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 400 (96%) |
| Неуспешных поверок (СИ непригодно) | 17 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
44825-10: Описание типа
2015-44825-10.pdf
Файл устарел
|
Скачать | 127.1 КБ | |
|
44825-10: Методика поверки
2021-mp44825-10.pdf
Файл устарел
|
Скачать | 173.7 КБ | |
|
44825-10: Описание типа
2025-44825-10.pdf
Файл устарел
|
Скачать | 169.3 КБ | |
|
44825-10: Описание типа
2025-44825-10-1.pdf
|
Скачать | 169.3 КБ | |
|
44825-10: Описание типа
2025-44825-10-2.pdf
|
Скачать | 156.8 КБ | |
|
44825-10: Методика поверки
2021-mp44825-10-1.pdf
|
Скачать | 173.7 КБ |
Описание типа
Назначение
Измерители коэффициента шума Х5М-04 (в дальнейшем - измерители) предназначены для измерения коэффициента шума и коэффициента передачи радиотехнических устройств.
Описание
Конструктивно измерители выполнены в металлическом корпусе. Измерители работают под управлением внешнего персонального компьютера (ПК), для связи с персональным компьютером используется интерфейс Ethernet.
Работа измерителей, представляющих собой панорамный супергетеродинный измерительный приемник, управляемый от внешнего персонального компьютера (ПК), основана на сравнении шумов исследуемого объекта с шумами известной интенсивности, создаваемыми измерительным генератором шума (ГШ), характеризуемым избыточной относительной шумовой температурой (ИОШТ). Измерение коэффициента шума объекта в требуемом диапазоне рабочих частот выполняется в два этапа: вначале осуществляется процедура «Калибровка» измерителей, при которой к их входу подключается ГШ и поочередно измеряются и запоминаются уровни шума на выходе измерителей при включенном и обесточенном состояниях ГШ; по результатам этих измерений вычисляется собственный коэффициент шума измерителей. Для перехода от процедуры «Калибровка» к процедуре «Измерение» между выходом ГШ и входом измерителей включается исследуемый объект и вновь поочередно измеряются и запоминаются уровни шума на выходе измерителей при включенном и обесточенном состояниях ГШ.
В процессе работы измерителей сигналы на выходе усилителя промежуточной частоты (ПЧ) приемника преобразуются в цифровой код и поступают в схемы цифровой обработки, после чего подаются на вход ПК. ПК обеспечивает панорамное отображение результатов измерений и выполняет ряд вычислительных функций.
Измерители имеют две опции. При наличии опции «АПА» на вход измерителей устанавливается адаптер питания для подачи электропитания на исследуемое устройство через центральный проводник коаксиального радиоизмерительного тракта. При наличии опции «АТА» на вход измерителей устанавливается высокочастотный (ВЧ) ступенчатый аттенюатор для тестирования устройств с большим коэффициентом передачи. Модификации измерителей с указанием соответствующих им опций приведены в таблице 1.
Таблица 1 - Модификации измерителей коэффициента шума Х5М-04
|
Наименование |
Примечание |
|
Измеритель коэффициента шума Х5М-04/1 |
нет опций |
|
Измеритель коэффициента шума Х5М-04/2 |
опция «АТА» |
|
Измеритель коэффициента шума Х5М-04/3 |
опция «АПА» |
|
Измеритель коэффициента шума Х5М-04/4 |
опции «АТА» и «АПА» |
Внешний вид измерителя, место нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

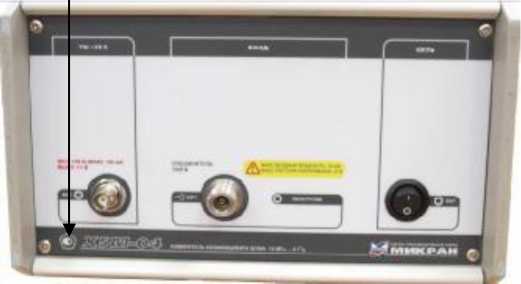

Место нанесения знака утверждения типа
Х5М-04/1, Х5М-04/2

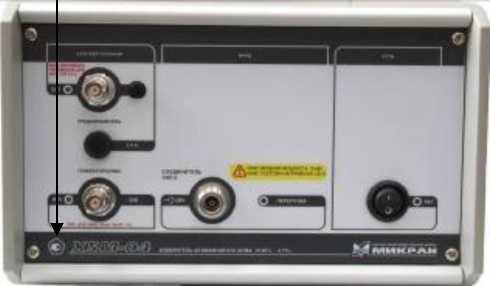

Х5М-04/3, Х5М-04/4
Рисунок 1 - Внешний вид измерителя Х5М-04 (передняя панель)

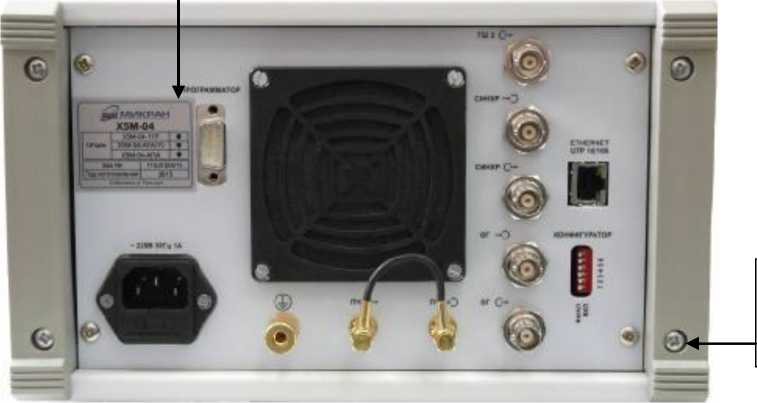

Место пломбировки от несанкционированного доступа
Рисунок 2 - Внешний вид измерителя Х5М-04 (задняя панель)
Место нанесения заводского номера
Заводской номер, состоящий из 10 арабских цифр, наносится на заднюю стенку корпуса измерителя в виде наклейки. Формат нанесения заводского номера цифровой. Ограничение доступа к местам настройки (регулировки), осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки измерителя.
Нанесение знака поверки на измеритель не предусмотрено.
Программное обеспечение
Измерители работают под управлением внешнего персонального компьютера с установленным программным обеспечением (программа управления Х5М-04 ЖНКЮ.02010-00), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между измерителями и персональным компьютером осуществляется по интерфейсу Ethernet.
Программное обеспечение (ПО) реализовано без выделения метрологически значимой части.
Метрологические характеристики измерителей нормированы с учетом влияния программного обеспечения.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Graphit X5M |
|
Номер версии (идентификационный номер ПО) |
2.3 и выше |
|
Цифровой идентификатор ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium® 4 или AMD Athlon® 64 (с частотой 2 ГГц и более);
- операционная система Windows® XP (SP 3), Windows® Vista, Windows® 7, 8;
- разрешение экрана 1024x768;
- оперативная память 1 Гб (для 32-разрядной системы) или 2 Гб
(для 64-разрядной системы);
- наличие адаптера локальной сети - Ethernet;
- для подключения измерителя к ПК использовать кабель Ethernet типа Патч-корд из комплекта измерителя, либо аналог.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 10 до 4 000 |
|
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора в течение одного года |
±2,5-10-6 |
|
Пределы допускаемой относительной погрешности установки (настройки) частоты |
± 2-10-5 |
|
Пределы допускаемой абсолютной погрешности измерения частоты синусоидального сигнала (нормируются при полосе пропускания селективного фильтра 100 кГц), кГц |
±(2-10-5 f *+5) |
|
Ширина полосы пропускания селективных фильтров, МГ ц |
0,1; 0,3; 1,0 и 3,0 |
|
Диапазон измерений коэффициента шума, дБ: | |
|
при ИОШТ ГШ от 4 до 7 дБ |
от 0 до 15 |
|
при ИОШТ ГШ от 12 до 17 дБ |
от 0 до 24 |
|
при ИОШТ ГШ от 20 до 22 дБ |
от 0 до 30 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента шума из-за нелинейности измерительного тракта, дБ |
±0,1 |
|
Нестабильность результатов измерения коэффициента шума в течение 10 минут после установления рабочего режима (при отклонении температуры окр. среды не более ±1°С), не более, дБ |
±0,05 |
|
Диапазон измерений коэффициента передачи, дБ |
от -20 до +30 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента передачи из-за нелинейности измерительного тракта, дБ |
±0,15 |
|
Пределы абсолютной погрешности измерения коэффициента передачи, обусловленной переключением аттенюатора ПЧ, дБ |
±0,2 |
|
Предел допускаемого среднего квадратического отклонения случайной погрешности измерения коэффициента передачи, дБ |
0,03 |
|
Диапазон ослаблений аттенюатора ПЧ с шагом 2 дБ, дБ |
от 0 до 36 |
|
Диапазон ослаблений аттенюатора ВЧ с шагом 10 дБ для опции «АТА», дБ |
от 0 до 70 |
|
Собственный коэффициент шума (в диапазоне температур (20±5)°С), не более, дБ |
8 |
|
Собственный коэффициент шума для опций «АТА» и/или «АПА», шума (в диапазоне температур (20±5) °С), не более, дБ |
10 |
|
Изменение собственного коэффициента шума при изменении температуры окружающей среды в пределах рабочих условий эксплуатации, не более, дБ |
±3 |
|
Пределы допускаемой погрешности градуировки генераторов шума (без учета погрешностей из-за рассогласования радиоизмерительного тракта и ИОШТ используемого в качестве эталона генератора шума), дБ |
±0,1 |
|
* где f - частота входного сигнала, кГц |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип соединителя входа «СВЧ» |
N, розетка |
|
Номинальное значение входного сопротивления, Ом |
50 |
|
КСВН входа «СВЧ», не более |
1,8 |
|
КСВН входа «СВЧ» для опций «АТА» и/или «АПА», не более |
2,0 |
|
Тип соединителя выхода питания ГШ |
BNC, розетка |
|
Напряжение питания ГШ, В |
+28 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, не более, В А |
50 |
|
Время установления рабочего режима, не более, ч |
1 |
|
Время непрерывной работы, не менее, ч |
16 |
|
Габаритные размеры, не более, мм - высота - ширина - дина |
170 275 380 |
|
Масса, не более, кг |
9 |
|
Степень защиты по ГОСТ 14254-96 |
IP 20 |
|
Рабочие условия эксплуатации: | |
|
диапазон рабочих температур, °С |
от +15 до +35 |
|
относительная влажность при температуре 25 °С, %, не более |
80 |
|
атмосферное давление, мм рт. ст |
от 630 до 800 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Назначенный срок службы, не менее, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ЖНКЮ.468166.021 РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели измерителя методом шелкографии (в левом нижнем углу).
Комплектность
Таблица 6 - Комплектность измерителей
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
Измеритель коэффициента шума Х5М-04/1, Х5М-04/2, Х5М-04/3, Х5М-04/4 |
ЖНКЮ.468166.021 |
1 |
модификация определяется при заказе |
|
Кабель СВЧ |
ЖНКЮ.685661.003-03 |
1 | |
|
Кабель соединительный |
1 | ||
|
Переход коаксиальный ПК2-18-01Р-11 |
ЖНКЮ.468562.016-01 |
1 |
поставляется по согласованию с потребителем |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
патч-корд Cat.5e или аналог |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 |
с заземляющим проводником, евростандарт |
|
Руководство по эксплуатации |
ЖНКЮ.468166.021 РЭ |
1 | |
|
Формуляр |
ЖНКЮ.468166.021 ФО |
1 | |
|
Методика поверки |
- |
1 | |
|
Программа управления Х5М |
ЖНКЮ.02010-00 |
1 |
поставляется на отдельном цифровом носителе |
|
Упаковка |
ЖНКЮ.305639.004 |
1 |
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа ЖНКЮ.468166.021 РЭ «Измеритель коэффициента шума Х5М-04. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.475 - 82 ГСИ. Стандартный коэффициент шума и эквивалентная шумовая температура усилительных и приемных устройств. Методика выполнения измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ЖНКЮ.468166.021 ТУ «Измеритель коэффициента шума Х5М-04. Технические условия»
МИ 2171-91 Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 - 178,3 ГГц (государственная поверочная схема)
