Газосигнализаторы АВУС-ДГ

Назначение

Газосигнализаторы АВУС-ДГ (далее - газосигнализаторы) предназначены для измерения содержания и выдачи сигнализации о превышении установленных довзрывоопасных значений объемной доли метана, пропана или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.

Описание

Газосигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газосигнализаторы выполнены одноблочными.

Способ забора пробы - диффузионный.

Газосигнализаторы выпускаются в трех основных модификациях, обозначения которых приведены в таблице 1.

Таблица 1 - Модификации газосигнализаторов

Принцип действия газосигнализаторов определяется типом используемого сенсора:

- термокаталитический (далее - ТК) основан на тепловых эффектах протекающих химических реакций;

- электрохимический (далее - ЭХ) основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого компонента;

- полупроводниковый (далее - ПР) основан на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

Газосигнализаторы обеспечивают световую и звуковую сигнализацию (при наличии), замыкание контактов реле управления электромагнитным клапаном или другими исполнительными устройствами, возможность вырабатывать управляющий сигнал для автоматического запирания электромагнитного клапана с импульсным управлением, а также другие типы управляющих сигналов в соответствии с таблицей 2.

Таблица 2 - Типы управляющих сигналов

Примечания:

* возможность подключения электромагнитного газозапорного клапана с импульсным управлением;

* * наличие встроенного реле для подключения внешнего исполнительного устройства;

* ** интерфейс RS-485 реализован посредством «витой пары» без электрического соединителя (в виде так называемых «свободных концов»).

Газосигнализаторы имеют следующие виды сигнализации:

а) непрерывная жёлтого цвета, свидетельствующая о неисправности газосигнализатора;

б) прерывистая световая жёлтого цвета, свидетельствующая о прогреве газосигнализатора;

в) непрерывная световая зеленого цвета, свидетельствующая о нормальном функционировании газосигнализатора;

г) прерывистая световая красного цвета и прерывистая звуковая (при наличии), свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 1”;

д) непрерывная световая красного цвета и непрерывная звуковая (при наличии), свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 2”.

Имеется возможность передачи сигналов о срабатывании порогов сигнализации по интерфейсу RS-485 или протоколу MODBUS от газосигнализатора к системе мониторинга окружающей среды АВУС-СКЗ, или по интерфейсу токовая петля от 4 до 20 мА к системам, работающим по токовой петле.

Общий вид газосигнализаторов приведен на рисунках 1 и 2.

Нанесение знака поверки на газосигнализаторы не предусмотрено.

Пломбирование корпуса газосигнализаторов от несанкционированного доступа не предусмотрено.

Газосигнализаторы имеют заводские номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 3,4), закрепленную на задней (для газосигнализаторов с ПР сенсором) или передней (для газосигнализаторов с ТК и ЭХ сенсорами) стенке корпуса, методом лазерной гравировки.

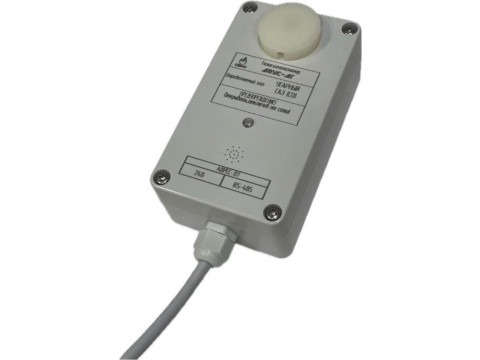

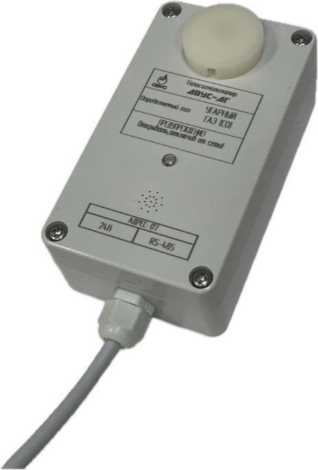

Рисунок 1 - Общий вид газосигнализаторов с ПР сенсором

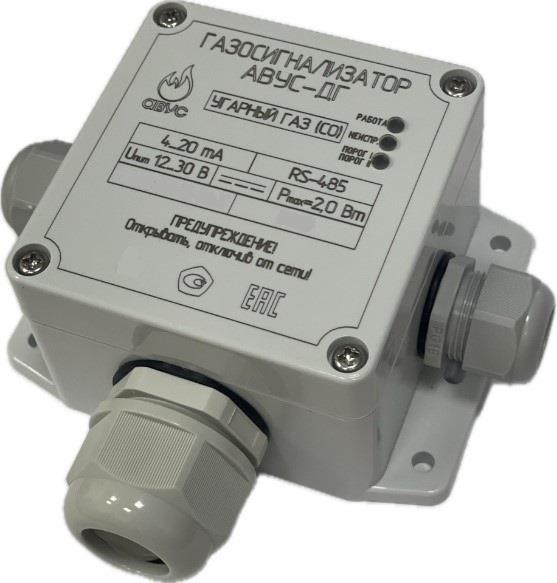

Рисунок 2 - Общий вид газосигнализаторов с ТК и ЭХ сенсорами

Рисунок 3 - Идентификационная табличка газосигнализаторов с ПР сенсором

Ч ГАЗОСИГНАЛИЗАТОР Ч

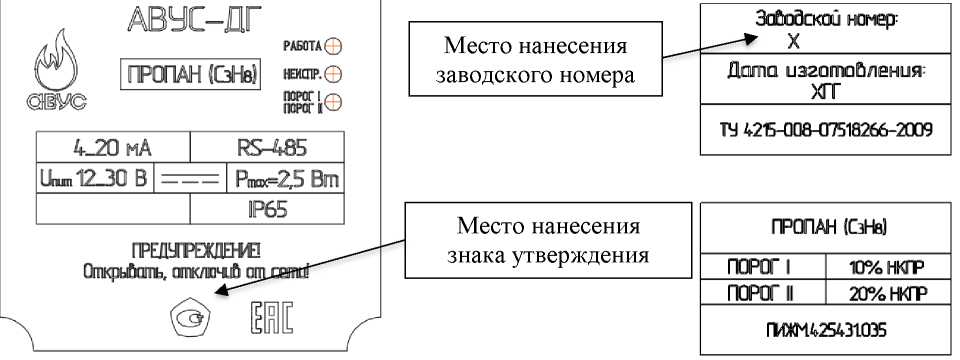

Рисунок 4 - Идентификационная табличка газосигнализаторов с ТК и ЭХ сенсорами

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

- диагностику аппаратной части газосигнализатора.

Встроенное ПО газосигнализаторов реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемого компонента по данным от сенсора;

2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

3) непрерывную самодиагностику аппаратной части газосигнализатора.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция газосигнализаторов исключает возможность несанкционированного влияние на ПО и измерительную информацию.

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на идентификационную табличку методом лазерной гравировки.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ПИЖМ.425431.032-02РЭ «Газосигнализатор АВУС-ДГ. Руководство по эксплуатации» и документа ПИЖМ.425431.030РЭ «Газосигнализатор АВУС-ДГ. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.

Общие технические условия»

Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ТУ 4215-008-07518266-2009 «Газосигнализаторы АВУС-ДГ. Технические условия»
