Вибропреобразователи KD6407

Наименование характеристики

Значения

Номинальное значение коэффициента преобразования по динамическому (вольтовому) выходу на базовой частоте 79,6 Гц, мВ/м •с-2 (мВ/g)

10 (100)

Диапазоны измерений среднего квадратического значения (СКЗ) виброскорости по токовому выходу, мм/с исполнение 1 исполнение 2* исполнение 3 исполнение 4

от 1 до 12,7 от 1 до 25,4 от 1 до 50,8 от 1 до 76,2

Номинальные значения коэффициента преобразования, по токовому выходу на базовой частоте 79,6 Гц, мкА/мм^с-1 исполнение 1 исполнение 2* исполнение 3 исполнение 4

1260 630 315 210

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 79,6 Гц, %

±5

Диапазон измерений амплитудных значений виброускорений по динамическому выходу, м/с2

от 10 до 150

Диапазон рабочих частот, Гц:

при измерении СКЗ виброскорости по токовому выходу при измерении виброускорения по динамическому выходу

от 3 до 1000 от 3 до 1600

Нелинейность амплитудной характеристики, %, не более

±7

Неравномерность амплитудно-частотной характеристики, дБ, не более

±1,5

Пределы допускаемой основной относительной погрешности вибропреобразователя на базовой частоте 79,6 Гц, %, не более

±10

Уровень собственных шумов выхода по напряжению, мВ, не более

10

Относительный коэффициент поперечного преобразования, % не более

20

Диапазон значений выходного постоянного тока, пропорциональных измеряемой виброскорости, мА

от 4 до 20

Диапазон значений выходного напряжения постоянного тока, пропорциональных измеряемому виброускорению, В

от 0 до 10

Частота установочного резонанса, кГц, не менее

9

Коэффициент влияния деформации основания при основном креплении, м^с-2/мкм^м-1, не более

0,025

Коэффициент влияния магнитного поля 50 Гц, напряженностью 400 А/м, м-с^/А-м’1, не более

2А0-3

Коэффициент влияния изменений температуры окружающей среды в рабочем диапазоне температур, %/°C, не более

0,05

Электрическая прочность изоляции при напряжении, В в нормальных условиях при повышенной влажности

1000

300

Электрическое сопротивление изоляции, МОм, не менее: в нормальных условиях

в условиях повышенной температуры

в условиях повышенной влажности

20 2

2

Время установления рабочего режима, мин, не более

0,5

Масса, г, не более

100

Напряжение питания, В

от 15 до 30

Габаритные размеры (диаметр х высота), мм, не более

28х58

Средний срок службы, лет

12

Степень защиты

IP67

Рабочие условия эксплуатации

температура окружающей среды, °С

относительная влажность окружающей среды при температуре 35±5 ° С, %, не более

от минус 40 до 120

95

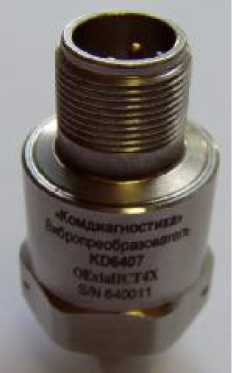

Вибропреобразователь KD6407

Заглушка разъема

Паспорт

Руководство по эксплуатации

Методика поверки

1 шт.

1 шт.

1 экз.

1 экз.

1 экз.
