Манометры показывающие МДМ
| Номер в ГРСИ РФ: | 44953-15 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Компания "Ningbo Jiangbei Xingda Welding De-compression Meter Plant", Китай |
Манометры показывающие МДМ (далее манометры) предназначены для измерений избыточного давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода и ацетилена.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44953-15 |
| Действует | по 12.10.2030 |
| Наименование | Манометры показывающие |
| Модель | МДМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 840e1cab-58af-2688-dad6-e63b468d216f |
Производитель / Заявитель
Компания «NINGBO JIANGBEI XINGDA REGULATOR FACTORY», Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
76467
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 73678 (96%) |
| Неуспешных поверок (СИ непригодно) | 2789 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
44953-15: Описание типа
2025-44953-15.pdf
|
Скачать | 1.8 MБ | |
|
44953-15: Методика поверки
2022-mp44953-15.pdf
|
Скачать | 68.2 КБ |
Описание типа
Назначение
Манометры показывающие МДМ (далее манометры) предназначены для измерений избыточного давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода и ацетилена.
Описание
Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации трубчатой пружины (трубка Бурдона), один конец которой неподвижно соединен с держателем, а другой (подвижный) конец связан с трибко-секторным механизмом. Перемещение конца трубчатой пружины преобразуется в угол поворота указательной стрелки.

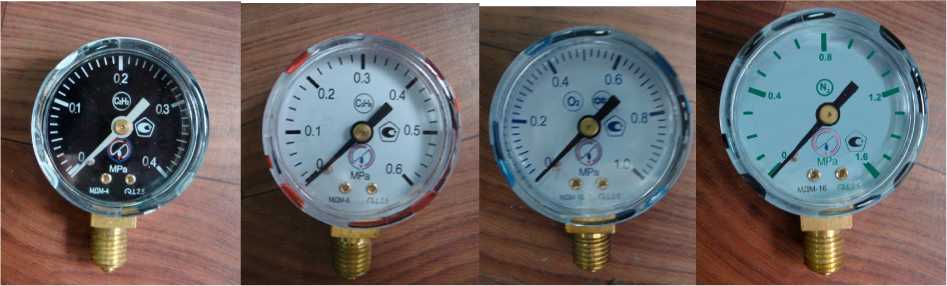

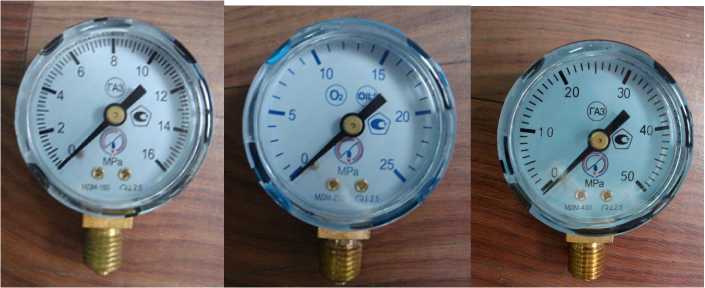

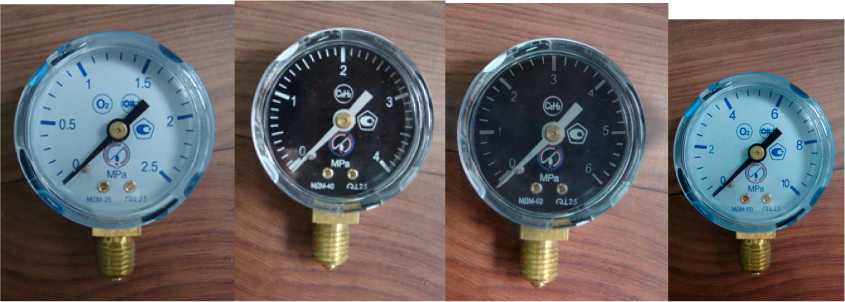

Общий вид манометров показывающих МДМ представлен на рисунке 1.
МДМ-4,
МДМ-6,
МДМ-10, МДМ-16,
МДМ-25 МДМ-40 МДМ-60 МДМ-100
МДМ-160 МДМ-250 МДМ-400
Рисунок 1 - Общий вид манометров показывающих МДМ
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится на стекло манометра таким образом, чтобы оттиск не мешал снятию показаний.
Технические характеристики
|
Диапазоны измерений, Mlh | |
|
МДМ-4 |
от 0 до 0,4 |
|
МДМ-6 |
от 0 до 0,6 |
|
МДМ-10 |
от 0 до 1 |
|
МДМ-16 |
от 0 до 1,6 |
|
МДМ-25 |
от 0 до 2,5 |
|
МДМ-40 |
от 0 до 4 |
|
МДМ-60 |
от 0 до 6 |
|
МДМ-100 |
от 0 до 10 |
|
МДМ-160 |
от 0 до 16 |
|
МДМ-250 |
от 0 до 25 |
|
МДМ-400 |
от 0 до 40 |
|
Пределы допускаемой основной приведенной | |
|
погрешности, % от диапазона измерений: |
±1,5; ±2,5 |
|
Вариация показаний, %: |
1,5; 2,5 |
|
Диапазон рабочих температур, °C |
от минус 50 до плюс 50 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных условий, в диапазоне рабочих температур на каждые 10°С, %: ±1,0
(для приборов с пределами допускаемой основной приведенной погрешности 1,5%) 1,5 (для приборов с пределами допускаемой основной приведенной погрешности 2,5%)
Габаритные размеры, мм, не более
(диаметр корпуса х глубина х высота): 45x35x80; 55x35x80;
65x35x80; 85x35x80
Масса, кг, не более: 0,3
Средний срок службы, лет: 10
Знак утверждения типа
наносится типографским способом на титульный лист паспорта манометра и фотохимическим или иным методом на циферблат манометра.
Комплектность
Комплект поставки приборов соответствует таблице 1.
Таблица 1
|
Наименование |
Количество |
|
Манометр |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в паспорте на манометры показывающие МДМ.
Нормативные документы
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
Техническая документация компании «NINGBO JIANGBEI XINGDA REGULATOR FACTORY», Китай.
