Стенды проверки параметров двухсекторных штепсельных реле ДСШК
| Номер в ГРСИ РФ: | 45014-10 |
|---|---|
| Производитель / заявитель: | ООО "Парк ЖД", г.Екатеринбург |
Для измерений напряжения переменного и постоянного тока на обмотках реле, переходного сопротивления контактов реле, временных параметров реле, угла разности фаз между напряжениями (токами) на обмотках реле и применяются для проверки параметров двухсекторных штепсельных реле ДСШ на железных дорогах РФ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45014-10 |
| Действует | по 25.08.2030 |
| Наименование | Стенды проверки параметров двухсекторных штепсельных реле |
| Модель | ДСШК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 611d35c3-994f-a3df-2b2c-6b260d2c8c80 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 32 ЦТТ1 3872-99 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 18778-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40577 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.481 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Парк ЖД» (ООО «Парк ЖД»), г. Екатеринбург
Россия
ул.Стрелочников, 1а, 620137, ул.Данилы Зверева, 31, литер "S", офис 20, Почт. адрес: 620027, ул.Челюскинцев, д.9, офис 31, E-mail: park_zd@mail.ru
Поверка
| Методика поверки / информация о поверке | МП "Воентест" |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
45014-10: Методика поверки
2021-mp45014-10.pdf
|
Скачать | 3.3 MБ | |
|
45014-10: Описание типа
2021-45014-10.pdf
|
Скачать | 452.5 КБ |
Описание типа
Назначение
Стенды проверки параметров двухсекторных штепсельных реле ДСШК (далее -стенды) предназначены для измерений переменного тока и напряжения переменного тока на обмотках реле, переходного сопротивления контактов реле, угла разности фаз между напряжениями (токами) на обмотках реле и контроля временных параметров реле.
Описание
Принцип действия стенда основан на преобразовании электрических сигналов, соответствующих параметрам проверяемых реле в цифровую форму с последующим отображением измерительной информации на цифровых индикаторах.
Стенды относятся к настольным (переносным) многофункциональным и многоканальным средствам измерений.
Конструктивно стенды состоят из следующих основных частей: блока измерительного, манипуляторов, стойки релейной и экрана светового.
Блок измерительный состоит из быстродействующих АЦП, источника разнофазового напряжения, цифровых индикаторов, средств коммутации и предназначен для формирования схем измерений параметров проверяемых реле.
С помощью манипуляторов осуществляется выбор контролируемого параметра и установка режимов измерений.
Стойка релейная предназначена для подключения проверяемого реле к схеме измерений.
Экран световой осуществляет подсветку контактной системы проверяемого реле и применяется при регулировке механических параметров.
Общий вид стендов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
Знак поверки наносится на свидетельство о поверке.

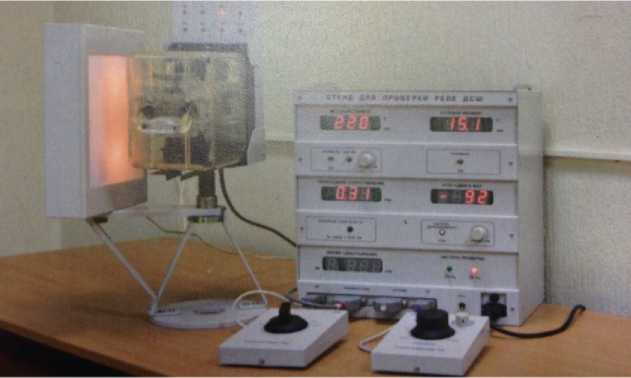

Рисунок 1 - Общий вид стендов проверки параметров двухсекторных штепсельных реле «ДСШК»

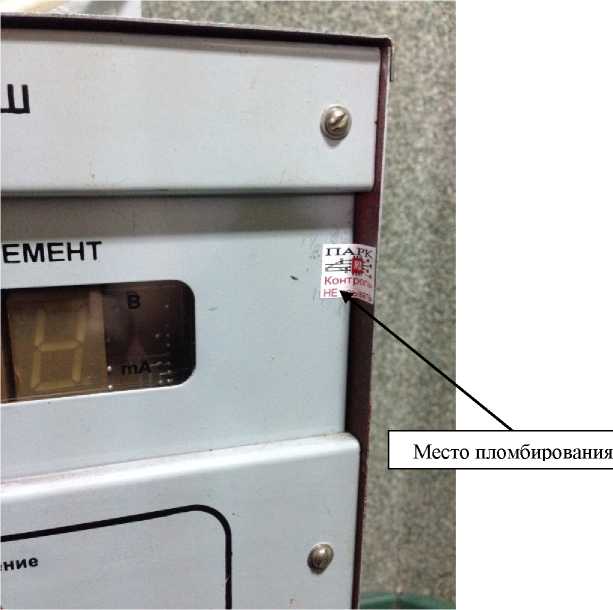

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики стендов
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока на местном элементе, В: - режим 50 Гц - режим 25 Гц |
от 100 до 220 от 50 до 110 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока на местном элементе, % |
±1,5 |
|
Диапазон измерений напряжения переменного тока на путевом элементе 50/25 Гц, В |
от 5 до 20 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока на путевом элементе 50/25 Гц, % |
±1,5 |
|
Диапазон измерений силы переменного тока 50/25 Гц: - в местном элементе, мА - в путевом элементе, мА |
от 30 до 70 от 10 до 35 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока 50/25 Гц, % |
±1,5 |
|
Угол разности фаз между напряжениями на обмотках (токами в обмотках) реле, ° |
от 30 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений угла разности фаз между напряжениями на обмотках (токами в обмотках) реле, ° |
±2 |
|
Диапазон измерений переходного сопротивления контактов, Ом |
от 0,1 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений переходного сопротивления контактов, Ом |
±0,01 |
|
Диапазон измерений временных параметров реле, с |
от 0,1 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений временных параметров реле, с |
±0,02 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более -измерительный блок | |
|
длина |
390 |
|
ширина |
364 |
|
глубина |
235 |
|
-релейная стойка | |
|
длина |
620 |
|
ширина |
190 |
|
глубина |
300 |
|
-манипулятор | |
|
длина |
170 |
|
ширина |
120 |
|
глубина |
65 |
|
Масса, кг, не более | |
|
-измерительный блок |
14,0 |
|
-релейная стойка |
7,0 |
|
-манипулятор |
0,7 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от +10 до +35 |
|
-относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
-атмосферное давление, кПа |
от 97 до 105 |
Знак утверждения типа
наносится на металлическую табличку прикрепленную заклепками на боковую сторону измерительного блока и титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
0037-00-00 |
1 шт. |
|
Манипулятор левый |
0037-00-02 |
1 шт. |
|
Манипулятор правый |
0037-00-03 |
1 шт. |
|
Стойка релейная |
0037-00-01 |
1 шт. |
|
Экран световой |
0037-00-04 |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Заглушка рабочая |
0037-00-05 |
1 шт. |
|
Заглушка тестовая |
0037-00-06 |
1 шт. |
|
Паспорт |
0037-00-00 ПС |
1 экз. |
|
Руководство по эксплуатации |
0037-00-00 РЭ |
1 экз. |
|
Методика поверки |
МП 0244-2020 |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.3 «Порядок работы» руководства по эксплуатации 0037-00-00 РЭ.
Нормативные документы
ТУ 32 ЦШ 3872-99 Стенд проверки параметров реле ДСШ «ДСШК». Технические условия.
