Калибраторы температуры эталонные "ЭЛЕМЕР-КТ-650"

Назначение

Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-650» (далее по тексту - КТ-650 или калибраторы) предназначены для воспроизведения температур в диапазоне от плюс 50 до плюс 650 °С и реализации реперных точек затвердевания индия, олова и цинка.

Описание

Калибраторы температуры эталонные КТ-650 имеют три модификации - КТ-650/М1, КТ-650/М2 и KT-650L, отличающиеся функциональными возможностями.

КТ-650 конструктивно выполнены в виде моноблоков. Их основными функциональными частями являются термостатирующие блоки и измерители-регуляторы температуры прецизионные.

Термостатирующие блоки имеют форму цилиндров, выполненных из бронзы, и защищены сверху и снизу (для КТ-650/М1, КТ-650/М2) и снизу (для KT-650L) охранными дисками, выполняющими функцию тепловых экранов. Верхний диск закрыт экраном с отверстиями разного диаметра для размещения поверяемых термопреобразователей. В термостатирующем блоке КТ-650/М2 предусмотрено центральное отверстие диаметром 37 мм для размещения в нем ампул с металлами для реализации реперных точек затвердевания индия, олова и цинка или вставки с набором отверстий под поверяемые термопреобразователи и эталонный (образцовый) термометр с целью повышения точности результата измерений. Блок и диски окружены теплоизоляционным материалом и двумя пассивными металлическими экранами, предназначенными для уменьшения температурных градиентов. Для улучшения процесса регулирования температуры в нижней части термостатирующего блока расположен вентилятор для его обдува.

КТ-650/М2 имеет четвертую дополнительную съемную охранную зону, выполненную в виде цилиндра высотой 120 мм и помещаемую на верхний охранный диск. Основная функция четвертой зоны - выравнивание температурного поля по высоте при работе с ампулами с металлами для реализации реперных точек.

Измерители-регуляторы температуры являются микропроцессорными приборами с возможностью перепрограммирования. Они имеют три канала регулирования, каждый со своим термометром и нагревателем. В качестве термометра в канале регулирования температуры основного блока используется высокостабильный термометр сопротивления из платины. В каналах регулирования температуры охранных зон используются термоэлектрические преобразователи ТХА(К). Температурные режимы: значения температуры в термостатирующих блоках и уставок, время, в течение которого калибраторы КТ-650/М1, КТ-650/М2 и KT-650L находятся в рабочем режиме - отображаются на индикаторном табло.

Фотографии общего вида калибраторов температуры эталонных «ЭЛЕМЕР-КТ-650» представлены на рисунке 1.

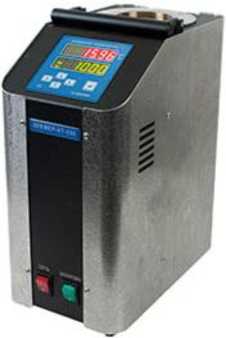

«ЭЛЕМЕР-КТ-650/М1», «ЭЛЕМЕР-КТ-650/М1»

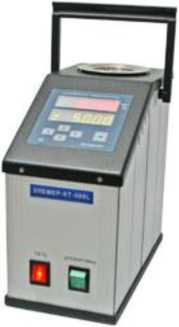

«ЭЛЕМЕР-КТ-650L»

Рис. 1

Программное обеспечение

В КТ-650 предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в измеритель-регулятор технологический метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО предназначено для взаимодействия КТ-650 с компьютером и не оказывает влияния на метрологические характеристики калибраторов. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки, получения данных измерения, расчета расширенной неопределенности калибровки и поверки. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КТ-650 и возникающих в процессе их работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Технические характеристики

Диапазон воспроизводимых температур, °С                 от плюс 50 до плюс 650

Пределы допускаемой основной абсолютной погрешности воспроизводимых температур, °C, для:

- КТ-650/М1, CT-650L                                          ±(0,05+0,06 х );

- КТ-650/М2 с индексом заказа А:

±(0,05+0,1 х — );

100

±(0,05+0,15 х —), 100

- КТ-650/М2 с индексом заказа В:

где t - значение воспроизводимой температуры

Пределы допускаемой основной абсолютной погрешности передачи размера единицы температуры, °С, от КТ-650/М2 при использовании внешнего эталонного термометра в цен-

тральной вставке поверяемому термометру

±(0,02+0,008 х )

погрешности воспроизведения

Пределы допускаемой основной абсолютной температуры в ампулах реперных точек, °C:

- индия

±0,002;

±0,003;

±0,01

±(0,02 х 100)

20

2;

5

90

(220 -22);

(50±1)

- олова

- цинка

Нестабильность поддержания температуры за 30 мин, °С:

Максимальная скорость нагрева, °С/мин:

Максимальная скорость охлаждения, °С/мин, при:

- 100 °С

- 400 °С

Время установления рабочего режима, мин:

Напряжение питающей сети, В:

частота питающей сети, Гц:

Мощность, потребляемая КТ-650 от сети переменного тока при номинальном

напряжении сети не более, кВт: - в режиме нагрева

2,5;

1,0

- в рабочем режиме

Габаритные размеры и масса КТ-650 не более значений, указанных в таблице 2. Габаритные размеры каналов в термостатирующем блоке не более значений, указанных в таблице 3.

Таблица 2 - Габаритные размеры и масса калибраторов

Таблица 3 - Габаритные размеры каналов в термостатирующем блоке

Средняя наработка на отказ, ч, не менее:                                      10000

Средний срок службы, лет, не менее:                                             5.

Знак утверждения типа

наносится на переднюю панель  КТ-650  термотрансферным способом, на паспорт

НКГЖ.408749.005ПС - типографским способом.

Комплектность

Комплектность КТ-650 приведена в таблице 4.

Таблица 4 - Комплектность

Сведения о методах измерений

содержатся в паспорте НКГЖ.408749.005ПС.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования;

ТУ 4381-056-13282997-2010. Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-650». Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
