Анализаторы вольтамперометрические АВС-1.1
| Номер в ГРСИ РФ: | 45058-10 |
|---|---|
| Категория: | Вольтамперметры |
| Производитель / заявитель: | ООО НТФ "Вольта", г.С.-Петербург |
Для измерения массовой концентрации различных элементов - медь, свинец, кадмий, цинк, ртуть, никель, висмут, мышьяк, йод, селен, марганец и др. - в соответствии с аттестованными или стандартизованными в установленном порядке методиками измерений. Область применения - сертификация продуктов питания и продовольственного сырья, экологический контроль объектов окружающей среды, ветеринарный контроль и контроль технологических процессов, изучение электрохимических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45058-10 |
| Действует | по 28.07.2021 |
| Наименование | Анализаторы вольтамперометрические |
| Модель | АВС-1.1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | baa6487d-5488-e404-26b5-c809ce1b2bec |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4300-022-27458903-09 |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40638 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.84 |
Производитель / Заявитель
ООО НТФ "Вольта", РОССИЯ, г.С.-Петербург
Россия
190020, наб.Обводного канала, 150. Тел. (812) 786-65-89, 786-72-89
Поверка
| Методика поверки / информация о поверке | МП 203-0099-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 562 (97%) |
| Неуспешных поверок (СИ непригодно) | 15 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45058-10: Описание типа
2020-45058-10.pdf
|
Скачать | 531.7 КБ | |
|
45058-10: Методика поверки
2020-mp45058-10.pdf
|
Скачать | 512.6 КБ |
Описание типа
Назначение
Анализаторы вольтамперометрические АВС-1.1 (далее - анализаторы) предназначены для измерения массовой концентрации различных элементов - медь, свинец, кадмий, цинк, ртуть, никель, висмут, мышьяк, йод, селен, марганец и др. в соответствии с аттестованными или стандартизованными в установленном порядке методиками измерений.
Описание
Анализаторы представляют из себя автоматизированную систему, состоящую из микропроцессорного блока, встроенного электрохимического датчика и измерительной ячейки с комплектом электродов. Основными режимами работы анализаторов является постоянно-токовая полярография и переменно-токовая квадратноволновая инверсионная вольтамперометрия. Анализаторы подключаются к персональному компьютеру, совместимому с IBM PC. Управление анализатором и отработка результатов измерений осуществляется с помощью специальной программы, входящей в комплект поставки.
Внешний вид анализатора вольтамперометрического АВС-1.1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и знака утверждения типа представлены на рисунке 2.

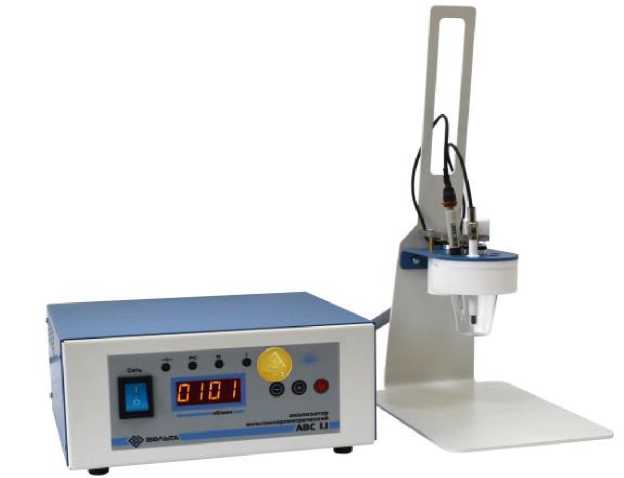

Рисунок 1 - Внешний вид анализатора
©©•
ABC 1.1
Место пломбировки от несанкционированного доступа
Место нанесения знака поверки/
Место знака утверждения типа
Рисунок 2 - Место пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (при наличии) и знака утверждения типа
Программное обеспечение
Программное обеспечение анализатора предназначено для управления его работой и процессом измерений.
Внешнее ПО версии 1.6 и выше устанавливается на персональном компьютере, с помощью которого обеспечивается управление анализатором, обработка, вывод и хранение результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AVS2 |
|
Номер версии (идентификационный номер) ПО |
1.6 и выше |
|
Цифровой идентификатор ПО |
Является переменной контрольной суммой исполняемого кода; алгоритм вычисления CRC32 |
Защита программного обеспечения от преднамеренных изменений осуществляется наличием пароля, которым владеет производитель. Уровень защиты по Р 50.2.077-2014 - «средний».
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой концентрации (по контрольным растворам ионов Cd2+), мкг/дм3 |
От 0,1 до 500 |
|
Пределы допускаемых значений: СКО случайной составляющей погрешности (по контрольным растворам Cd2+), %: - в диапазоне от 0,1 до 10 мкг/дм3 - в диапазоне св. 10 до 500 мкг/дм3 |
20 15 |
|
Наименование характеристики |
Значение характеристики |
|
Систематическая составляющая погрешности (по контрольным растворам ионов Cd2+), %: - в диапазоне от 0,1 до 10 мкг/дм3 - в диапазоне св. 10 до 500 мкг/дм3 |
± 20 ± 15 |
|
Диапазон установки начального и конечного поляризующих напряжений, В |
От - 4 до + 4 |
|
Пределы допускаемой абсолютной погрешности установки начального и конечного поляризующих напряжений, мВ |
± 10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Габаритные размеры измерительного блока, мм |
длина |
ширина |
высота |
|
251 |
243 |
117 | |
|
Габаритные размеры электрохимического датчика, мм |
длина |
ширина |
высота |
|
160 |
255 |
400 | |
|
Масса измерительного блока в комплекте с электрохимическим датчиком, кг, не более |
6 | ||
|
Напряжение питания от сети переменного тока, В |
220t22 | ||
|
Частота питающей сети, Гц |
50 ± 1 | ||
|
Потребляемая мощность, ВА, не более |
20 | ||
|
Средний срок службы, лет |
5 | ||
|
Вероятность безотказной работы за 1000 ч, не менее |
0,8 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, мм рт.ст. - относительная влажность воздуха при 25 °С, % |
От 10 до 35 От 608 до 800 От 30 до 80 | ||
Знак утверждения типа
наносится на титульный лист паспорта методом компьютерной графики и на заднюю поверхность анализатора.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный микропроцессорный блок с электрохимическим датчиком |
1 шт. | |
|
Диск с ПО версия AVS2 |
1 шт. | |
|
Стеклоуглеродный измерительный электрод |
2 шт. | |
|
Электрохимическая ячейка |
2 шт. | |
|
Электрод сравнения |
1 шт. | |
|
Вспомогательный электрод |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 203-0099-2010 |
1 экз. |
|
Кабель питания |
1 шт. |
|
Кабель для подключения ПК |
1 шт. |
Поверка
осуществляется по документу МП 203-0099-2010 «Анализатор вольтамперометрический АВС1.1. Методика поверки», согласованному ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2010 года.
Основные средства поверки:
- вольтметр В7-27А/1 (Госреестр № 6396-77);
- стандартные образцы состава ионов кадмия ГСО 7874-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 22729-84 Анализаторы жидкости. ГСП. Общие технические условия
Технические условия ТУ 4300-022-27458903-09 с Изменением № 1 от 22.09.2014
