Преобразователи промышленные ИТ-251

Назначение

Преобразователи промышленные ИТ-251 (далее - преобразователи) предназначены для измерения электродвижущей силы (ЭДС) первичных измерительных преобразователей (далее - электродная система), применяемых для потенциометрических измерений, преобразования измеренной величины в значение показателя активности ионов водорода (рН), а также индикации величины ЭДС или значения рН на встроенном дисплее. В комплекте с первичным термопреобразователем сопротивления преобразователи могут также производить измерение и выводить на дисплей температуру анализируемой среды.

Описание

Принцип работы преобразователей основан на преобразовании электродвижущей силы (ЭДС) электродной системы, состоящей из измерительного и вспомогательного электродов, в постоянный ток, пропорциональный измеряемой величине.

Преобразователи ИТ-251 выпускаются в следующих исполнениях:

ИТ-2511 - преобразователь с входным дифференциальным усилителем, имеющим два высокоомных входа, индикацией результатов измерения и выходным унифицированным сигналом постоянного тока.

ИТ-2512 - преобразователь с входным дифференциальным усилителем, имеющим два высокоомных входа, индикацией результатов измерения, выходным унифицированным сигналом постоянного тока и обеспечивающий двухстороннюю цифровую связь в системах автоматического контроля и управления.

ИТ-2513 - преобразователь с входным дифференциальным усилителем, имеющим два высокоомных входа, индикацией результатов измерения и обеспечивающий двухстороннюю цифровую связь в системах автоматического контроля и управления.

Преобразователи совместно с различной арматурой и электродными системами могут входить в состав анализаторов, обеспечивающих проведение измерений в открытых и закрытых емкостях, в трубопроводах и системах проточного пробоотбора.

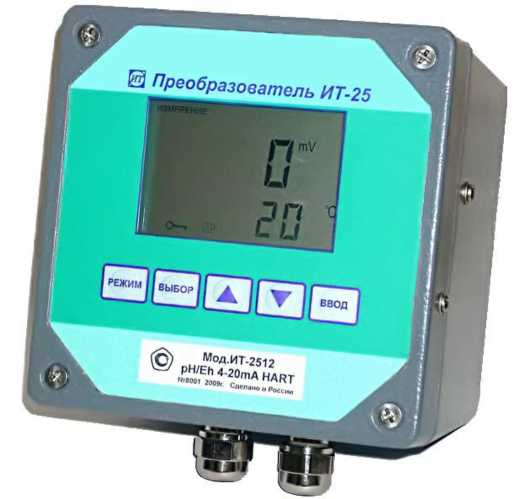

Рисунок 1 - Фотография внешнего вида преобразователей промышленных ИТ-251

Технические характеристики

Диапазоны показаний (измерений) преобразователей по табло и цены единиц младшего разряда (дискретности) приведены в таблице 1.

Таблица 1

Пределы допускаемых значений основной абсолютной погрешности преобразователей по показаниям на дисплее:

± 0,02 рН          - в режиме рН

± 2 мВ           - в режиме mV

± 0,5 °С            - в режиме t.

Преобразователи ИТ-2511 и ИТ-2512 обеспечивают преобразование величины рН или ЭДС электродной системы в аналоговый выходной сигнал постоянного тока по ГОСТ 26.011-80 от 4 до 20 мА для нагрузок с суммарным сопротивлением от нуля при напряжении питания 12 В до 1100 Ом при напряжении питания 36 В.

Поддиапазоны преобразователей ИТ-2511 и ИТ-2512, соответствующие нормирующим значениям аналоговых выходных сигналов для режимов измерения.

1) Режим рН

Верхний предел поддиапазона X в, рН, определяется выражениями

X в = X Н + X N, при X в > X Н

(1)

X в =Х Н -X N, при X в ^ X Н

где X - нижний предел поддиапазона (значение рН, соответствующее минимальному значению выходного тока), устанавливается в пределах от минус 2,00 до плюс 16,00 рН с дискретностью 0,01 рН;

X - ширина поддиапазона, равная разности между верхним и нижним пределами поддиапазона, выбирается из ряда: 1,0; 1,5; 2,0; 2,5; 5,0; 10,0; 15,0 рН.

2) Режим mV

Верхний предел поддиапазона X , мВ, (значение ЭДС электродной системы, соответствующее максимальному значению выходного тока), определяется выражением (1), где нижний предел поддиапазона (значение ЭДС электродной системы, соответствующее минимальному значению выходного тока) устанавливается в пределах от минус 3000 до плюс 2000 мВ с дискретностью 1 мВ, ширина поддиапазона X выбирается из ряда: 100; 150; 200; 250; 500; 1000; 1500; 2000 мВ.

Пределы допускаемого значения основной приведенной погрешности преобразователей ИТ-2511 и ИТ-2512 по аналоговому выходному сигналу не более значений, указанных в таблице 2.

Таблица 2

Питание преобразователей осуществляется от источника постоянного тока напряжением от 12 В при нулевом сопротивлении в цепи питания до 36 В при сопротивлении в цепи питания равном 1100 Ом и выходной мощностью не менее 3 Вт. Величина электрического тока, потребляемого преобразователями - не более 25 мА.

Мощность, потребляемая блоком питания ИТ-2500БП от сети переменного тока при номинальном напряжении питания, не превышает 8,0 В'А.

Габаритные размеры и масса соответствуют данным таблицы 3.

Таблица 3

Средняя наработка на отказ преобразователей с учетом технического обслуживания, 20000

регламентируемого эксплуатационной документацией для нормальных условий, ч,

не менее

Среднее время восстановления работоспособности преобразователей, ч, не более       2

Средний срок службы преобразователей, лет, не менее                               10

Условия эксплуатации:

- температура окружающего воздуха, °С

от минус 10 до плюс 50;

до 95;

от 84 до 106,7;

от 5 до 25;

до 0,1.

- относительная влажность воздуха (при 35 °С и более низких температурах без конденсации влаги), %

- давление окружающего воздуха, кПа

- вибрация в месте установки:

- частота, Гц

- амплитуда смещения, мм

Знак утверждения типа

наносится на корпус преобразователя и на титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

Комплект поставки преобразователей соответствует таблице 4.

Таблица 4

*Примечание - Формуляр включает методику поверки.

Сведения о методах измерений

ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений рН;

ТУ 4215-057-89650280-2010 Преобразователи промышленные ИТ-251. Технические условия.
