Вискозиметры Штабингера SVM 3000

Назначение

Вискозиметры Штабингера SVM 3000 (далее - вискозиметры) предназначены для измерения динамической и кинематической вязкости и плотности жидкостей в условиях лаборатории.

Описание

Вискозиметр состоит из ячейки измерения вязкости жидкости, ячейки измерения плотности жидкости, электронного термостата, блока обработки измерительной информации, жидкокристаллического дисплея и клавиш управления, конструктивно объединенных в одном корпусе.

Принцип действия ячейки измерения вязкости основан на измерении скорости вращения измерительного ротора (внутреннего ротора), помещенного в цилиндр (внешний ротор), заполненного образцом исследуемой жидкости и вращающегося с постоянной скоростью. Заданная температура жидкости поддерживается электронным термостатом. Внутренний ротор представляет собой полый титановый цилиндр. Благодаря своей малой плотности, измерительный ротор центрируется в более плотной исследуемой жидкости под действием выталкивающей силы. Между наружным и внутренним роторами образуется измерительный зазор. В осевом направлении внутренний ротор удерживается встроенным постоянным магнитом, который вращается вместе с ротором и создает вращающееся магнитное поле. Магнитное поле возбуждает вихревые потоки в наружном медном корпусе и формирует импульсный сигнал частоты вращения внутреннего ротора.

Скорость вращения ротора определяется взаимодействием двух вращающих моментов:

- разгоняющий момент связан с действием усилия сдвига со стороны вращающегося образца исследуемой жидкости и, следовательно, пропорционален разности скоростей вращения внешнего и внутреннего роторов.

- тормозящий момент обеспечивает возбужденные вихревые потоки.

Импульсный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерения высвечивается на жидкокристаллическом дисплее в единицах вязкости.

Принцип измерения плотности образца жидкости основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки из боросиликатного стекла, в которую помещается образец испытуемой жидкости или газа. Величина резонансной частоты собственных колебаний чувствительного элемента является функцией его температуры, геометрических и механических характеристик, определяемых при калибровке, и плотности находящегося в нем образца жидкости.

Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, и окончательный результат измерения высвечивается на жидкокристаллическом дисплее в единицах плотности.

Одновременное измерение вязкости и плотности жидкости при одинаковых условиях обеспечивает возможность автоматического пересчета результатов измерения из динамической вязкости в кинематическую.

Прибор имеет стандартный режим расчета индекса вязкости согласно ASTM D 2270 “Practie for Calculating Viscosity Index From Kinematic Viscosity at 40° and 100°C”.

Результаты измерения динамической вязкости, плотности, кинематической вязкости и температуры образца, также наименование и номер образца, дата и время отображаются на дисплее в программируемом формате и могут быть сохранены во встроенной памяти данных. Данные также могут быть выведены на принтер или в компьютер через последовательный интерфейс.

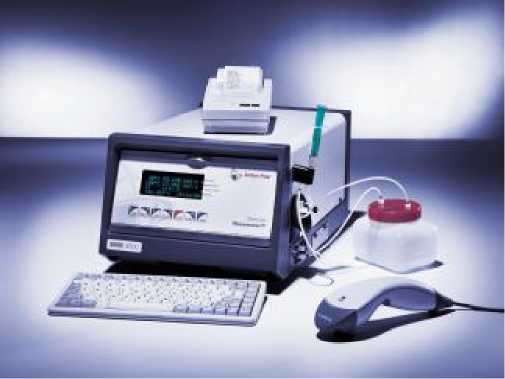

Рис.1. Общий вид вискозиметров Штабингера SVM 3000.

Программное обеспечение

Таблица 1. Идентификационные данные программного обеспечения.

Программное обеспечение вискозиметров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ПО в соответствие с ГОСТ Р 50.2.077-2014 года соответствует уровню "средний".

Технические характеристики

Основные метрологические и технические характеристики вискозиметров приведены в Таблице 2.

Таблица 2. Метрологические и технические характеристики Вискозиметров Штабингера SVM 3000.

1 Диапазон измерений: - динамической вязкости, мПа^с; - кинематической вязкости, мм2/с; - плотности, кг/м3; - температуры, °С.	от 0,2 до 20000 от 0,2 до 20000 от 650 до 2000 от минус 40 до 100
2 Пределы допускаемой относительной погрешности измерения вязкости, % : - в диапазоне от 0,2 до 3 мПа^с ; - в диапазоне от 3 до 10 000 мПахс; - в диапазоне свыше 10 000 мПахс. при дополнительной калибровке в области малой вязкости	_* ±0,5 ±0,5 ±1,0
3 Пределы допускаемой абсолютной погрешности измерения: - плотности, кг/м3 - температуры, °С	±0,5 ±0,02
4 Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %	от 5 до 35 от 10 до 90 без конденсации
5 Диапазон рабочих температур, °С	от 0 до 100 (от минус 40 до плюс 100 при подключении дополнительного охладителя)
6 Объем образца (только для измерения динамической вязкости), мл, не менее	1,5
7 Объем образца (для измерения плотности и вязкости), мл, не менее	3,0
8 Материалы деталей, контактирующих с образцом	ПТФЭ, ПВДФ, Hastelloy C273, титан, нержавеющая сталь А4, Viton 980 Extreme, боросиликатное стекло
