Динамометры электронные ДИН-1
| Номер в ГРСИ РФ: | 45146-10 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | ООО НПП "Интерприбор", г.Челябинск |
Для измерения и регистрации статической и динамической силы сжатия и растяжения, для проведения поверочных и калибровочных работ в качестве средства измерения 3-го разряда. Применяются в сфере выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иныхобъектов установленным законодательством Российской Федерации обязательным требованиям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45146-10 |
| Действует | по 20.08.2030 |
| Наименование | Динамометры электронные |
| Модель | ДИН-1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 384ee5a7-357d-7d48-b758-2af90a7b010f |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4273-018-7453096769-2010 |
| Класс СИ | 28.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40786 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.173 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»), г.Челябинск
Россия
454126, ул.Тернопольская, 6, тел/факс (351) 729-88-85; 211-54-30(-31), 454080, а/я 12771, т/ф (351) 262-91-69, 262-91-70, 265-56-38, 260-87-42; 454080, ул.Витебская, 4, E-mail: info@interpribor.ru
Поверка
| Методика поверки / информация о поверке | раздел 6 Руководства по эксплуатации НКИП.408641.100 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 239 (97%) |
| Неуспешных поверок (СИ непригодно) | 8 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45146-10: Описание типа
2024-45146-10.pdf
|
Скачать | 664.8 КБ | |
|
45146-10: Методика поверки
2017-mp45146-10.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Динамометры электронные ДИН-1 (далее - приборы) предназначены для измерений и регистрации статической силы сжатия и растяжения.
Описание
Принцип работы приборов заключается в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналогоцифрового преобразования, обработки и индикации результатов измерений.
Приборы состоят из блока электронного и датчика силоизмерительного тензорезисторного с силовводящими элементами, подключаемого к электронному блоку.
Прибор обеспечивает:
- измерение прилагаемых к силоизмерительному датчику сил;
- проведение регистрации процесса изменения нагрузки в течение всего процесса измерения
- установку параметров процесса измерения;
- отображение параметров и результатов измерения в текстовом режиме;
- просмотр и хранение результатов измерений во внутренней энергонезависимой
памяти прибора;
- передача данных на ПК.
Модификации динамометров электронных ДИН-1 отличаются видом измеряемой силы, наибольшими пределами измерений, классом точности и исполнением силоизмерительного датчика. Модификации динамометров электронных ДИН-1 имеют базовый набор сервисных функций: измерение силы, регистрацию, хранение и просмотр результатов измерений.
Приборы имеют обозначение: ДИН-1М-Н-КТ-Т, где
М - вид измеряемой силы (Р-растяжение, С-сжатие, У-универсальный);
Н- наибольший предел измерения (НПИ), кН;
КТ-класс точности (1; 2);
Т-исполнения силоизмерительного датчика (1; 2; 3; 4; 5; 6; 7; 8; 9) приведены на рисунке 2).
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-3.

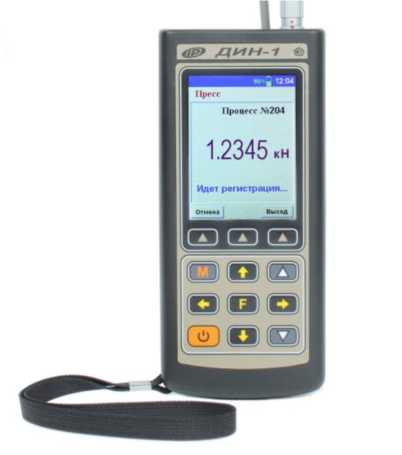

Рисунок 1 - Общий вид электронного блока динамометра
Исполнение 1
Исполнение 2
Исполнение 3
Исполнение 4
Исполнение 5
Исполнение 7
Исполнение 6
Исполнение 8
Исполнение 9

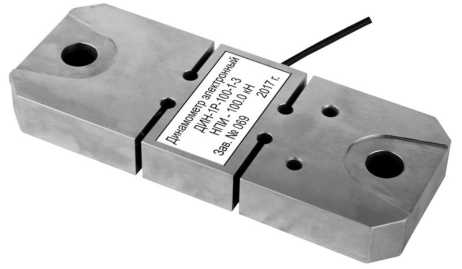

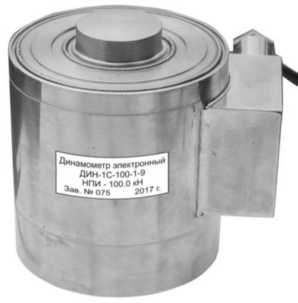

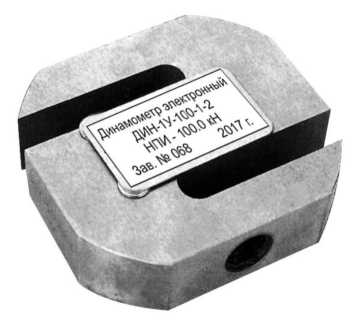

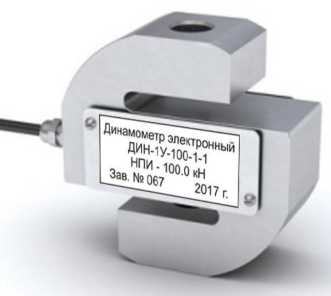

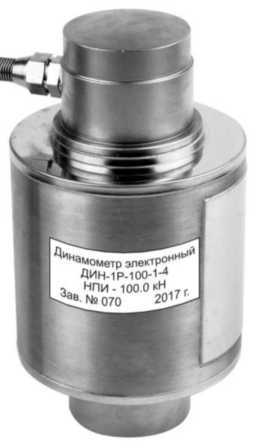

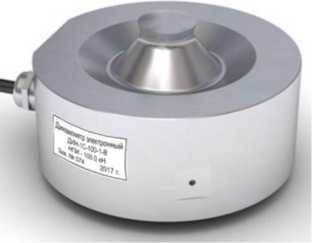

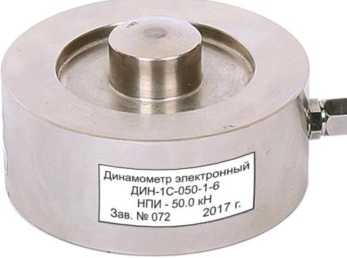

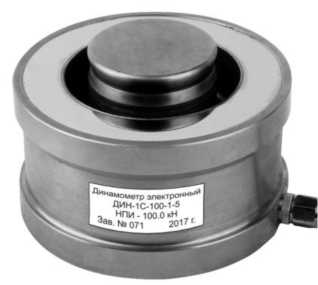

Рисунок 2 - Виды исполнений силоизмерительного датчика
Место пломбирования

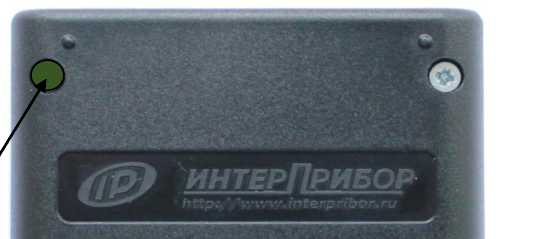

Рисунок 3 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока
Программное обеспечение
Программное обеспечение приборов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НКИП.408641.100 ПО |
|
Номер версии (идентификационный номер) ПО |
Не ниже 17.01.2012 |
|
Цифровой идентификатор ПО |
С743 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Класс точности прибора по ГОСТ Р 55223-2012 | |
|
1 |
2 | |
|
1 |
2 |
3 |
|
Диапазон измерений силы, кН |
от 0,1 до 100,0 |
от 0,1 до 100,0 |
|
Пределы допускаемой относительной погрешности измерения силы, % |
±0,24 |
±0,45 |
|
Цена единицы наименьшего разряда, Н |
0,1 |
0,1 |
|
Предельные значения составляющих погрешности, связанной с воспроизводимостью В, % |
0,20 |
0,40 |
|
Предельные значения составляющих погрешности, связанной с повторяемостью В, % |
0,10 |
0,20 |
|
Предельные значения составляющих погрешности, связанной с интерполяцией fc, % |
±0,10 |
±0,20 |
|
Предельные значения составляющих погрешности, связанной с дрейфом нуля _ fo, % |
±0,050 |
±0,10 |
|
Предельные значения составляющих погрешности, связанной с гистерезисом v, % |
0,30 |
0,50 |
|
Предельные значения составляющих погрешности, связанной с ползучестью с, % |
0,10 |
0,20 |
Примечание: Метрологические характеристики динамометров соответствуют требованиям ГОСТ Р 55223-2012 «Динамометры. Общие метрологические и технические требования.
ISO 376:2011»
Таблица 3 - Технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Питание прибора, В: - от аккумулятора - от адаптера (зарядное устройство) |
3,7±0,5 5±0,25 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +35 75 |
|
Масса прибора, кг, не более: - блока электронного - датчика силоизмерительного |
0,3 13,0 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - блока электронного - датчика силоизмерительного: Для исполнений 1 -3 Для исполнений 4-9 |
150 х 70 х 25 300 х 150 х 120 0116x190 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Полный средний срок службы, лет, не менее |
10 |
|
Примечание: Технические характеристики динамометров соответствуют требованиям ГОСТ Р 55223-2012 «Динамометры. Общие метрологические и технические требования. ISO 376:2011» | |
Знак утверждения типа
наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408641.100 РЭ.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Динамометр электронный - блок электронный - датчик силоизмерительный |
Согласно заказу Согласно заказу |
1 1 |
|
Зарядное устройство |
- |
1 |
|
Кабель USB для связи с ПК |
- |
1 |
|
Программное обеспечение с ПК |
- |
1 |
|
Руководство по эксплуатации с методикой поверки |
НКИП. 408641.100 РЭ |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы;
ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования. ISO 376:2011;
ТУ 4273-018-7453096769-2010 Динамометры электронные ДИН-1. Технические условия.
