Датчики силоизмерительные тензорезисторные БП-05
| Номер в ГРСИ РФ: | 45160-10 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | ООО "НПП "Тензоприбор", г.Самара |
|
45160-10: Описание типа
2015-45160-10.pdf
|
Скачать | 91.7 КБ |
Для преобразования статической и медленно изменяющейся нагрузки в электрический сигнал. Могут использоваться в весодозирующих и силоизмерительных устройствах, в том числе в весах III-го класса точности по ГОСТ 29329.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45160-10 |
| Действует | по 24.07.2021 |
| Наименование | Датчики силоизмерительные тензорезисторные |
| Модель | БП-05 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 87612cea-fb53-f95c-d75a-be9a85f7d662 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 28836-90 и ТУ 4273-0015-14554914-10 |
| Класс СИ | 28.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40794 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.188 |
Производитель / Заявитель
ООО "НПП "Тензоприбор", РОССИЯ, г.Самара
Россия
443111, а/я 7059. Тел. (8264) 55-10-11, факс 55-14-93 443081, ул.Советской Армии д.181, литера Е 1. Тел. (846) 932-26-22, 205-00-31, 205-00-32
Поверка
| Методика поверки / информация о поверке | МИ 2272-93 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (89%) |
| Неуспешных поверок (СИ непригодно) | 4 (11 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
45160-10: Описание типа
2015-45160-10.pdf
|
Скачать | 91.7 КБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные типа БП-05 (далее - датчики) предназначены для преобразования статической и медленно изменяющейся нагрузки в электрический сигнал, и применяются в весодозирующих и силоизмерительных устройствах.
Описание
Упругий элемент датчиков выполняется из легированной стали и имеет S-образную форму с чувствительным кольцеобразным элементом изгиба. На упругий элемент наклеены тензорезисторы, соединенные по мостовой схеме.

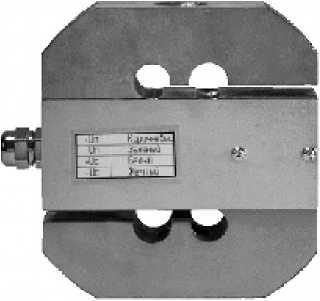

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Технические характеристики
|
Категория точности по ГОСТ 28836-90.. Номинальное значение передачи (РКП), Начальный коэффициент передачи (НКП Диапазон рабочих температур, оС............ Наибольшие пределы измерений (НПИ) Таблица 1 — Наибольшие пределы изме |
.......................................................................................0,03. мВ/В.................................................................2,500±0,005. [), мВ/В.............................................................<0,004РКП. ......................................................от минус 30 до плюс 40. указаны в таблице 1 рений (НПИ) габаритные размеры и масса датчиков | ||
|
НПИ, Н |
Обозначение БП-05 |
Масса, кг |
Размеры (длина; высота; ширина), мм |
|
500 |
ТЕНЗ.22.00.00050 |
0,35 |
74; 74; 10 |
|
1000 |
ТЕНЗ.22.00.00100 |
0,86 |
82; 82; 20 |
|
2000 |
ТЕНЗ.22.00.00200 |
0,88 |
82; 82; 20 |
|
5000 |
ТЕНЗ.22.00.00500 |
0,91 |
84; 76; 20 |
|
8000 |
ТЕНЗ.22.00.00800 |
1,1 |
90; 90; 19 |
|
10000 |
ТЕНЗ.22.00.01000 |
1,35 |
90; 90; 24 |
|
20000 |
ТЕНЗ.22.00.02000 |
2,39 |
108; 108; 32 |
|
30000 |
ТЕНЗ.22.00.05000 |
3,6 |
144; 126; 36 |
|
50000 |
ТЕНЗ.22.00.07000 |
5,6 |
144; 126; 50 |
Наименьший предел измерений (НмПИ) %, от НПИ, не более
Допустимая перегрузка, % от НПИ
Разрушающая нагрузка, % от НПИ
Входное электрическое сопротивление, Ом .............................................................................450±40.
Выходное электрическое сопротивление, Ом ............................................................................350±1.
Максимальное напряжение питания постоянного тока ,В
Рекомендуемое напряжение питания, В
Потребляемая мощность, В^А
Электрическое сопротивление изоляции, МОм.........................................................................>1000.
Электрическое сопротивление изоляции после воздействия температуры (30±5) оС, и относительной влажности до (95±3) %, МОм
Среднее время наработки на отказ, ч........................................................................................... 16000.
Средний срок службы, лет
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89)
Систематическая составляющая погрешности измерений, % от РКП......................................0,023.
Среднее квадратическое отклонение случайной величины, % от РКП
Нелинейность, % от РКП...............................................................................................................0,006.
Гистерезис, % от РКП
Изменение НКП при изменении температуры на 10 оС, % от РКП...........................................0,024.
Изменение РКП при изменении температуры на 10 оС, % от РКП ........................................... 0,025.
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
Датчик.................................................................................................................................1 шт.
Эксплуатационная документация ................................................................................... 1 экз.
Дополнительные аксессуары..................................................................................... по заказу
Поверка
осуществляется в соответствии с методикой «Рекомендация. ГСИ. МИ 2272-93. Датчики силоизмерительные тензорезисторные. Методика поверки».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 до 0,15 %.
Сведения о методах измерений
Датчики силоизмерительные тензорезисторные типа БП-05. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний».
2. ТУ 4273-0015-14554914-10 «Датчики силоизмерительные тензорезисторные БП-03, БП-04, БП-05. Технические условия».
