Мультиметры цифровые FLUKE 15B, FLUKE 17B
| Номер в ГРСИ РФ: | 45248-10 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
|
45248-10: Описание типа
2015-45248-10.pdf
|
Скачать | 162.2 КБ |
Для проверки диодов и измерения: напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления; электрической емкости; частоты переменного тока; температуры. Область применения - электротехника, электроприводы, промышленная автоматизация, системы распределения энергии и электромеханическое оборудование.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45248-10 |
| Действует | по 20.07.2021 |
| Наименование | Мультиметры цифровые |
| Модель | FLUKE 15B, FLUKE 17B |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 922affb4-73a0-194c-c1f3-0044329a888f |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2010 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40875 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.274 |
Производитель / Заявитель
Фирма "Fluke Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
P.O.Box 9090, Everett, WA 98206-9090, USA 11/99. Fluke Industrial BV, Lelyweg 1, 7602 EA Almelo, The Netherlands. FLUKE EUROPE B.U." P.O.Box 1186, 5602 BD EINDHOVEH, The Netherlands Тел. (800) 443-5853 Факс (425)446-5116, 6920 Seaway Boulevard
Поверка
| Методика поверки / информация о поверке | МП-189/447-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5746
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5467 (95%) |
| Неуспешных поверок (СИ непригодно) | 279 (5 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
45248-10: Описание типа
2015-45248-10.pdf
|
Скачать | 162.2 КБ |
Описание типа
Назначение
Мультиметры цифровые FLUKE 15B, FLUKE 17B (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, электрической ёмкости, а так же температуры.
Описание
Конструктивно мультиметры выполнены в ударопрочном пылезащитном корпусе и представляет собой портативные цифровые приборы, внешний вид которых представлен на рисунке 1.

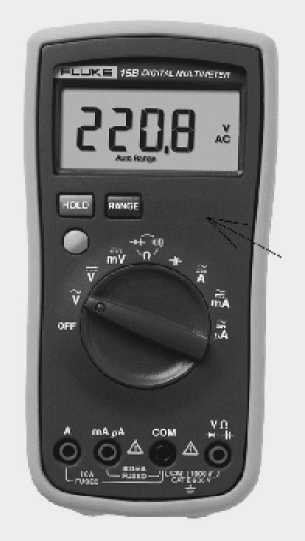

FLUKE 15B

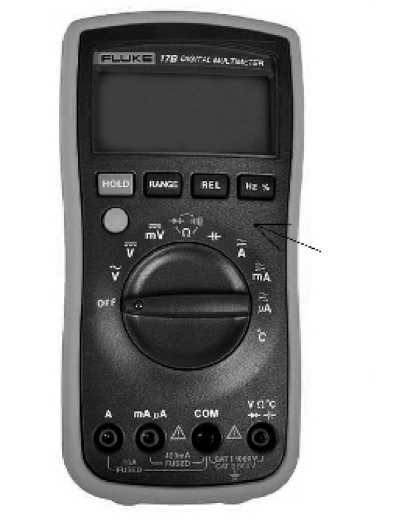

FLUKE 17B
Рисунок 1 - Внешний вид мультиметров (стрелкой показано место нанесения знака утверждения типа)
На лицевой панели мультиметров расположены: жидкокристаллический дисплей, разъёмы для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы. Включение и выключение мультиметров, выбор режимов измерения осуществляются при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях.
Для проведения измерений мультиметры непосредственно подключаются к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Принцип работы мультиметров заключается в преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей математической обработкой и индикацией сигналов на цифровом дисплее.
Различие моделей мультиметров FLUKE 15B и FLUKE 17B заключается в различных функциональных возможностях и технических характеристиках.
Программное обеспечение
Конструкция мультиметров исключает возможность несанкционированного влияния на программное обеспечение мультиметров и измерительную информацию. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров____________
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых FLUKE 15B, FLUKE 17B |
FLUKE 15B, FLUKE 17B Firm ware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «A».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены
в таблицах 1 - 2.
Таблица 1 - Основные метрологические характеристики мультиметров
|
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы основной абсолютной допускаемой погрешности измерений |
|
Напряжение по стоянного тока |
400 мВ |
0,1 мВ |
± (0,01 U + 1 мВ) |
|
4 В |
1 мВ |
± (0,005 U + 3 мВ) | |
|
40 В |
10 мВ |
± (0,005 U + 30 мВ) | |
|
400 В |
100 мВ |
± (0,005 U + 300 мВ) | |
|
1000 В |
1 В |
± (0,005 U + 3 В) | |
|
Напряжение переменного тока (частота от 40 Гц до 500 Гц) |
400 мВ |
0,1 мВ |
± (0,03 U + 0,3 мВ) |
|
4 В |
1 мВ |
± (0,01 U + 3 мВ) | |
|
40 В |
10 мВ |
± (0,01 U + 30 мВ) | |
|
400 В |
100 мВ |
± (0,01 U + 300 мВ) | |
|
1000 В |
1 В |
± (0,01 U + 3 В) | |
|
Сила постоянного тока |
400 мкА |
0,1 мкА |
± (0,015 I + 0,3 мкА) |
|
4 мА |
1 мкА |
± (0,015 I + 3 мкА) | |
|
40 мА |
10 мкА |
± (0,015 I + 30 мкА) | |
|
400 мА |
100 мкА |
± (0,015 I + 300 мкА) | |
|
4 А |
10 мА |
± (0,015 I + 30 мА) | |
|
10 А |
10 мА |
± (0,015 I + 30 мА) | |
|
Сила переменного тока (частота от 40 Гц до 200 Гц) |
400 мкА |
0,1 мкА |
± (0,015 I + 0,3 мкА) |
|
4 мА |
1 мкА |
± (0,015 I + 3 мкА) | |
|
40 мА |
10 мкА |
± (0,015 I + 30 мкА) | |
|
400 мА |
100 мкА |
± (0,015 I + 300 мкА) | |
|
4 А |
10 мА |
± (0,015 I + 30 мА) | |
|
10 А |
10 мА |
± (0,015 I + 30 мА) | |
|
Электрическое сопротивление |
400 Ом |
0,1 Ом |
± (0,005 R + 0,3 Ом) |
|
4 кОм |
1 Ом |
± (0,005 R + 2 Ом) | |
|
40 кОм |
10 Ом |
± (0,005 R + 20 Ом) | |
|
400 кОм |
100 Ом |
± (0,005 R + 200 Ом) | |
|
4 МОм |
1 кОм |
± (0,005 R + 2 кОм) | |
|
40 МОм |
10 кОм |
± (0,015 R + 30 кОм) | |
|
Электрическая емкость |
50 нФ |
0,01 нФ |
± (0,02 C + 0,05 нФ) |
|
500 нФ |
0,1 нФ |
± (0,02 C + 0,5 нФ) |
|
Измеряемая величина |
Пределы измерений |
Разрешение |
Пределы основной абсолютной допускаемой погрешности измерений |
|
Электрическая емкость |
5 мкФ |
1 нФ |
± (0,05 C + 5 нФ) |
|
50 мкФ |
10 нФ |
± (0,05 C + 50 нФ) | |
|
100 мкФ |
100 нФ |
± (0,05 C + 500 нФ) | |
|
Частота переменного тока (только FLUKE 17B) |
50 Гц |
0,01 Гц |
± (0,001 F + 0,03 Гц) |
|
500 Гц |
0,1 Гц |
± (0,001 F + 0,3 Гц) | |
|
5 кГц |
1 Гц |
± (0,001 F + 3 Гц) | |
|
50 кГц |
10 Гц |
± (0,001 F + 30 Гц) | |
|
100 кГц |
100 Гц |
± (0,001 F + 300 Гц) | |
|
Температура (термопара типа К, только FLUKE 17B) |
От минус 55 до 0 °С |
0,1 °С |
± (0,09 Т+ 2°С) |
|
От 0 до плюс 50 °С |
± 2 °С | ||
|
От плюс 50 до плюс 400 °С |
± (0,02 Т+ 1°С) | ||
|
Буквами обозначены показания мультиметра при измерениях: U - электрического напряжения; I - силы электрического тока; R - электрического сопротивления; F - частоты электрического тока; C - электрической емкости; T - температуры. | |||
Таблица 2 - Основные технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Элементы питания |
2 элемента АА 1,5 В |
|
Время до автоматического отключения |
30 мин |
|
Условия эксплуатации: - диапазон рабочих температур, °С - высота над уровнем моря - относительная влажность, не более |
от 0 до 40 до 2000 м 90 % при температуре от 10 до 30 °С, 75 % при температуре от 30 до 40 °С |
|
Условия хранения: - температура хранения, °С - относительная влажность |
от минус 30 до плюс 60 до 80 % |
|
Габаритные размеры(длина х ширина х высота), мм |
180 х 89 х 51,5 |
|
Масса, г, не более |
425 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель корпуса мультиметров методом трафаретной печати со слоем защитного покрытия в соответствии с рисунком 1, а также типографским методом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
мультиметр - 1шт.;
комплект соединительных проводов - 1 компл.;
элемент питания типа АА - 2 шт.;
запасной предохранитель 0,5 А/1000 В - 1 шт.;
руководство по эксплуатации - 1шт.;
методика поверки - 1 экз.
Поверка
осуществляется в соответствии с документом: МП-189/447-2010 «Мультиметры цифровые FLUKE 15B, FLUKE 17B. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в июле 2010 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520A. Диапазон воспроизведения на
пряжения постоянного тока: 0 - 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А, пределы допускаемой погрешности: ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц -30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 - 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
Сведения о методах измерений
Мультиметры цифровые FLUKE 15B, FLUKE 17B. Руководство пользователя.
Нормативные документы
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
