Осмометры криоскопические OSMOMAT 030

Номер в ГРСИ РФ: 45294-13
Категория: Осмометры
Производитель / заявитель: Фирма "Gonotec GmbH", Германия
Осмометры криоскопические OSMOMAT 030 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения эффективной (осмотической) концентрации (осмоляльности) водных растворов - показателя числа растворенных в воде частиц. Область применения: химическая промышленность, медицинские учреждения и лаборатории контроля качества лекарственных средств.

Скачать

45294-13: Описание типа СИ Скачать 256.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Информация по Госреестру

Основные данные
Номер по Госреестру 45294-13
Наименование Осмометры криоскопические
Модель OSMOMAT 030
Класс СИ 31.01
Год регистрации 2013
Методика поверки / информация о поверке МП 108.Д4-12
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель  Германия
Примечание 06.06.2013 утвержден вместо 45294-10
Информация о сертификате
Срок действия сертификата 06.06.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 554 п. 11 от 06.06.201303д2 от 29.07.10 п.325
Производитель / Заявитель

Фирма "Gonotec GmbH", Германия

 Германия

Eischacher str. 56 10823 Berlin Germany, тел.(030) 7846027

Назначение

Осмометры OSMOMAT модель 030 (далее по тексту - осмометры) предназначены для измерения общей концентрации осмотически активных веществ в биологических жидкостях и водных растворах.

Описание

Принцип действия осмометров основан на измерении температуры замерзания жидкой биологической пробы и последующем пересчете, с помощью встроенных программ, полученного значения температуры замерзания в осмотическую концентрацию. Результат измерений отображается на дисплее в виде значений осмотической концентрации (осмоляльности) образца.

Исследуемый образец переохлаждается на несколько градусов ниже температуры его замерзания, затем происходит механическое инициирование замерзания (кристаллизация). Высвобождающееся при росте кристаллов тепло выводит температуру образца в равновесное состояние между жидкостью и твердым телом. На этом плато измеряется температура замерзания образца. Измеренная температура замерзания переводится в осмоляльность при помощи микропроцессорного блока и выводится на дисплей осмометра в единицах измерения осмоляльности (мОсмоль/кг).

Осмометры выпускаются в настольном стационарном исполнении.

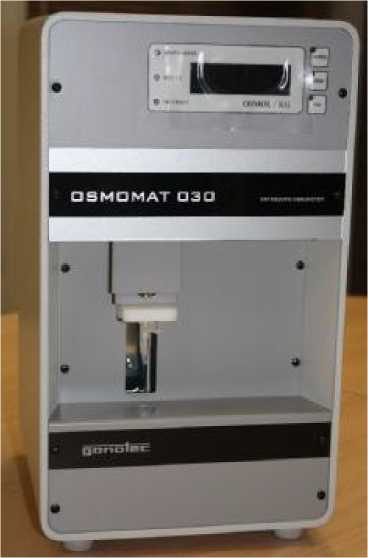

Общий внешний вид осмометров показан на рисунке 1.

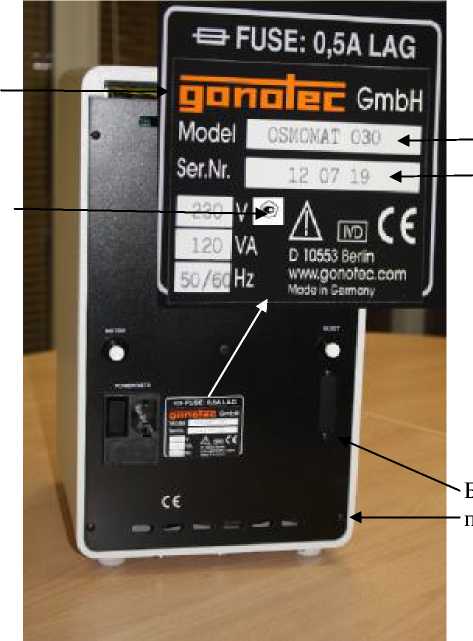

Схема маркировки и пломбировки осмометров - рисунок 2.

Болты с — пломбирующим эффектом

Программное обеспечение

В осмометрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ осмометров.

Программное обеспечение предназначено для управления осмометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения осмометров указаны в таблице 1.

_Таблица 1_

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

ПО анализа Gonotec 0smomat030

Gonotec

0smomat030

1.1

Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Диапазон измерения моляльности осмотически активных веществ (в водных растворах), ммоль/кг (мОсмоль/кг)

0,0-1000 (0,0-2000)

Предел абсолютного среднего квадратичного отклонения измерения моляльности осмотически активных веществ (в водных растворах) в диапазоне измерения 0,0-200 ммоль/кг (0,0-400 мОсмоль/кг), ммоль/кг (мОсмоль/кг), не более

1,0 (2,0)

Предел относительного среднего квадратичного отклонения измерения моляльности осмотически активных веществ (в водных растворах) в диапазоне измерения 200,0-1000 ммоль/кг (400,0-2000 мОсмоль/кг), %, не более

0,5

Напряжение питания, В При частоте, Г ц

230

50/60

Потребляемая мощность, В»А, не более

120

Габаритные размеры, мм, не более

220х205х360

Масса, кг, не более

7

Условия эксплуатации:

-    диапазон рабочих температур, оС

-    относительная влажность воздуха, %, не более

от 15 до 30 80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель осмометра методом наклеивания.

Комплектность

-    Осмометр

-    Руководство по эксплуатации

-    Методика поверки

-    Комплект расходных материалов и запасных частей Поверка

Поверка приборов осуществляется по документу МП 108.Д4-12 «Осмометры OSMOMAT модель 030», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 12 декабря 2012 г.

Основное средство поверки - смеси аттестованные натрия хлористого в соответствии с требования РМГ 60-2003 «ГСИ. Смеси аттестованные. Общие требования к разработке», Абсолютная погрешность аттестованного значения моляльности натрия хлористого (в водном растворе), ммоль/кг (мОсмоль/кг), не более ±2,5 ммоль/кг (±5,0 мОсмоль/кг).

Сведения о методах измерений

Руководство пользователя на Осмометры OSMOMAT модель 030.

Нормативные и технические документы, устанавливающие требования к Осмометрам OSMOMAT модель 030

1    ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.

2    Техническая документация фирмы «Gonotec GmbH», ФРГ.

Лист № 4 Всего листов 4

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
