Акселерометры 3700
| Номер в ГРСИ РФ: | 45351-10 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | Фирма "PCB Piezotronics, Inc.", США |
|
45351-10: Описание типа
2015-45351-10.pdf
|
Скачать | 91 КБ |
Для измерения параметров вибрации (виброускорения). Могут быть использованы в качестве первичных преобразователей вибрации во всех отраслях промышленности (энергетическая, нефтяная, газовая, авиационная и др.) и транспорта, где требуется измерять параметры вибрации, а также при проведении испытаний на вибрацию и для научных исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45351-10 |
| Действует | по 30.07.2021 |
| Наименование | Акселерометры |
| Модель | 3700 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c2da6593-9788-14f0-ae1a-f820f50b23eb |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2010 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41070 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.401 |
Производитель / Заявитель
Фирма "PCB Piezotronics", СОЕДИНЕННЫЕ ШТАТЫ
США
3425 Walden Avenue, Depew, NY 14043-2495, USA
Поверка
| Методика поверки / информация о поверке | МИ 1873-88 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 210 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
45351-10: Описание типа
2015-45351-10.pdf
|
Скачать | 91 КБ |
Описание типа
Назначение
Акселерометры серии 3700 (далее акселерометры) предназначены для измерения параметров вибрации (виброускорения).
Описание
Акселерометры являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
В зависимости от назначения и конструктивных особенностей акселерометры серии 3700 выпускаются в различных модификациях, отличающихся коэффициентами преобразования и рабочими диапазонами частот. Каждая модификация в зависимости от типа используемого корпуса и способа крепления акселерометра на рабочей поверхности имеет ряд конструктивных исполнений.
Акселерометры 3713B112G, 3713B1110G, 3713D1FD50G, 3713D1FD200G - являются трехосевыми - это преобразователи, содержащие три чувствительных элемента, с осями чувствительности, направленными в трех взаимоперпендикулярных направлениях. Акселерометры 3701M15, 3711B112G, 3711B122G, 3711B1110G, 3711B1210G, 3711B1130G, 3711B1230G, 3711B1150G, 3711B1250G, 3711B11200G, 3711B12200G, 3741D4HB2G, 3741D4HB10G, 3741D4HB100G и 3741D4HB200G являются одноосевыми акселерометрами и содержат один чувствительный элемент.
Внешний вид акселерометров серии 3700 приведен на рисунках 1 и 2.

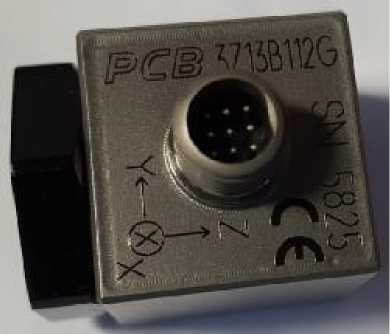

Рисунок 1 - Внешний вид трехосевых акселерометров 3713B112G, 3713B1110G, 3713D1FD50G, 3713D1FD200G
Рисунок 2 - Внешний вид одноосевых акселерометров 3701M15, 3711B112G, 3711B122G, 3711B1110G, 3711B1210G,3711B1130G, 3711B1230G,3711B1150G, 3711B1250G, 3711B11200G, 3711B12200G 3741D4HB2G, 3741D4HB10G, 3741D4HB100G, 3741D4HB200G
Технические характеристики
Таблица 1 - Акселерометры 3701М15, 3711B112G, 3711B122G и 3711B1110G
|
Наименование характеристики |
Модификации | |||
|
3701M15 |
3711B112G |
3711B122G |
3711B1110G | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
102 |
101,9 |
101,9 |
20,4 |
|
Диапазон измерения виброускорения, м/с2 |
±29 |
±19,6 |
±19,6 |
±98,1 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 200 |
от 0 до 350 |
от 0 до 1500 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 150 |
от 0 до 250 |
от 0 до 1 000 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0 до 200 |
от 0 до 350 |
от 0 до 1 500 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
400 |
1300 |
1300 |
2000 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 65 до +121 |
от минус 54 до +121 | ||
|
Масса, г, не более |
17,5 |
16,3 |
65 |
16,3 |
|
Г абаритные размеры (высотахдлинахширина), мм, не более |
11,4x21,6x21,6 | |||
Таблица 2 - Акселерометры 3711B1210G, 3711B1130G, 3711B1230G, 3711B1150G
|
Наименование характеристики |
Модификации | |||
|
3711B1210G |
3711B1130G |
3711B1230G |
3711B1150G | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
20,4 |
6,8 |
6,8 |
4,1 |
|
Диапазон измерения виброускорения, м/с2 |
±98,1 |
±294,2 |
±294,2 |
±490 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 1500 | |||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 1 000 | |||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0 до 1 500 | |||
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
2000 |
4000 |
4000 |
5100 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |||
|
Масса, г, не более |
17,5 |
16,3 |
65 |
16,3 |
|
Г абаритные размеры (высотахдлинахширина), мм, не более |
11,4x21,6x21,6 | |||
Таблица 3 - Акселерометры 3711B1250G, 3711B11200G, 3711B12200G
|
Наименование характеристики |
Модификации | ||
|
3711B1250G |
3711B11200G |
3711B12200G | |
|
Значения | |||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
4,1 |
1,02 |
1,02 |
|
Диапазон измерения виброускорения, м/с2 |
±490 |
±1960 |
±1960 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | ||
|
Диапазон рабочих частот, Гц |
от 0 до 1500 |
от 0 до 1250 |
от 0 до 1250 |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 1 000 |
от 0 до 850 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0 до 1 500 |
от 0 до 1 250 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | ||
|
Резонансная частота, кГц, не менее |
5100 |
11000 |
11000 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | ||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 |
до +121 | |
|
Масса, г, не более |
17,5 |
16,3 |
65 |
|
Г абаритные размеры (высотахдлинахширина), мм, не более |
11,4x21,6x21,6 | ||
Таблица 4 - Акселерометры 3713B112G, 3713B1110G, 3713D1FD50G, 3713D1FD200G
|
Наименование характеристики |
Модификации | |||
|
3713B112G |
3713B1110G |
3713D1FD50G |
3713D1FD200G | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте по всем осям измерения, мВ/(м^с-2) |
101,9 |
20,4 |
4,1 |
1,02 |
|
Диапазон измерения виброускорения, м/с2 |
±19,6 |
±98,1 |
±490 |
±1960 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 350 |
от 0 до 1500 | ||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 250 |
от 0 до 1 000 | ||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0 до 300 |
от 0 до 1 500 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
1300 |
2000 |
3500 |
6000 |
|
Количество осей измерения, шт. |
3 | |||
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон температур, °С |
от минус 54 до +121 | |||
|
Масса, г, не более |
17,5 |
16,3 |
65 |
16,3 |
|
Г абаритные размеры (высотахдлинахширина), мм, не более |
20,3x20,3x20,3 |
28x28x28 | ||
Таблица 5 - Акселерометры 3741D4HB2G, 3741D4HB10G, 3741D4HB100G, 3741D4HB200G
|
Наименование характеристики |
Модификации | |||
|
3741D4HB2G |
3741D4HB10G |
3741D4HB100G |
3741D4HB200G | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
102 |
20,4 |
2,04 |
1,02 |
|
Диапазон измерения: виброускорения (пик), м/с2 |
±19,6 |
±98,1 |
±980 |
±1960 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
± 5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 150 |
от 0 до 2000 | ||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 70 |
от 0 до 100 |
от 0 до 1 500 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0 до 150 |
от 0 до 2 000 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
600 |
900 |
4000 |
4000 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |||
|
Масса, г, не более |
9,92 | |||
|
Г абаритные размеры (высота х длина х ширина), мм, не более |
7,6Х25,4Х21,6 | |||
Знак утверждения типа
наносится на корпус преобразователя методом наклейки и на титульный лист Паспорта типографским способом.
Комплектность
Акселерометр серии 3700 1 экз.
Паспорт 1 экз.
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
1. ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц».
2. Техническая документация фирмы «PCB Piezotronics, Inc», США.
