Аппаратура бескабельная телеметрическая скважинная с электромагнитным каналом связи АБТС-ЭМ
| Номер в ГРСИ РФ: | 45358-10 |
|---|---|
| Производитель / заявитель: | ООО "БИТАС", г.Самара |
Для измерений зенитных углов, азимутов скважин и углов установки отклонителя бура в процессе оперативного управления траекторией бурения скважин. Область применения - бурение наклонно-направленных и горизонтальных скважин, в том числе нефтегазовых.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45358-10 |
| Действует | по 18.06.2025 |
| Наименование | Аппаратура бескабельная телеметрическая скважинная с электромагнитным каналом связи |
| Модель | АБТС-ЭМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 08108a8d-b8fe-7ee9-f684-e5aabadf9698 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4315-004-78272136-2009 |
| Класс СИ | 30 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41010 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.408 |
Производитель / Заявитель
ООО "БИТАС", РОССИЯ, г.Самара
Россия
443022, Садовый проезд, д.3 тел. (846) 997-79-68 факс 997-79-68
Поверка
| Методика поверки / информация о поверке | раздел руководства по эксплуатации Ростест-Москва |
| Межповерочный интервал / Периодичность поверки |
6 месяцев
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45358-10: Описание типа
2015-45358-10.pdf
|
Скачать | 155.9 КБ | |
|
45358-10: Методика поверки
2021-mp45358-10.pdf
|
Скачать | 539.6 КБ |
Описание типа
Назначение
Аппаратура бескабельная телеметрическая скважинная с электромагнитным каналом связи АБТС-ЭМ (далее - аппаратура АБТС-ЭМ) предназначена для измерений зенитных углов, азимутов скважин и углов установки отклонителя бура в процессе оперативного управления траекторией бурения скважин.
Описание
Принцип действия аппаратуры АБТС-ЭМ основан на передаче по бескабельному электромагнитному каналу связи измерительной информации от скважинного прибора на поверхность в наземное приемное устройство УПМ.
В состав скважинного прибора входят зонд и немагнитный удлинитель. Зонд содержит трехфазный генератор, унифицированный со скважинными приборами диаметром от 90 до 210мм, и электрический разделитель с модулем электронным скважинным МЭС. МЭС содержит электронный измерительный блок с первичными преобразователями - магнитный инклинометр и электронный передающий блок. Измерение азимута, зенитного угла скважины и углов установки отклонителя основано на свойствах магнитного и гравитационного полей Земли. В качестве чувствительных элементов для измерения азимута применяются магнитометры (измерительные интегральные микросхемы с магниточувствительными элементами, сопротивление которых меняется под воздействием магнитного поля), а для измерения зенитного угла и угла установки отклонителя - акселерометры (измерительные интегральные микросхемы с поли-кремниевой пластиной, механически соединенной с подложкой при помощи упругих элементов подвеса и способной перемещаться под действием ускорения).
Выходные сигналы с первичных преобразователей подвергаются оцифровке и производится расчет значений зенитного угла, азимута и углового положения отклонителя. Полученные данные преобразуются в последовательный помехоустойчивый код, управляющий передающим блоком скважинного модуля. Сигнал, принятый на поверхности наземным приемным устройством УПМ, усиливается и передается на персональный компьютер для дальнейшей обработки специально разработанной программой.
Аппаратура АБТС-ЭМ выпускается в модификациях, отличающихся величиной внешнего диаметра и материалом корпусных деталей.
Условные обозначения АБТС-ЭМ состоят из следующих классификационных признаков:
|
АБТС |
ЭМ |
90 (106; 120; 172; 210) |
н (Л; Т) |
н (Л; Т) | |
|
Наименование | |||||
|
Канал связи: - электромагнитный | |||||
|
Номинальный диаметр * | |||||
|
Основной конструкционный материал зонда: - немагнитная сталь (Н) - легкий (алюминиевый) сплав (Л) - титановый сплав (Т) | |||||
|
Материал нижнего удлинителя * * - немагнитная сталь (Н) - легкий (алюминиевый) сплав (Л) - титановый сплав (Т) | |||||
* - указан номинальный диаметр скважинного прибора аппаратуры; отдельные элементы скважинного прибора могут иметь другой диаметр, близкий к номинальному.
* * - в комплект скважинного прибора АБТС-ЭМ по требованию заказчика может быть дополнительно включен верхний удлинитель, выполненный из того же материала, что и нижний удлинитель.

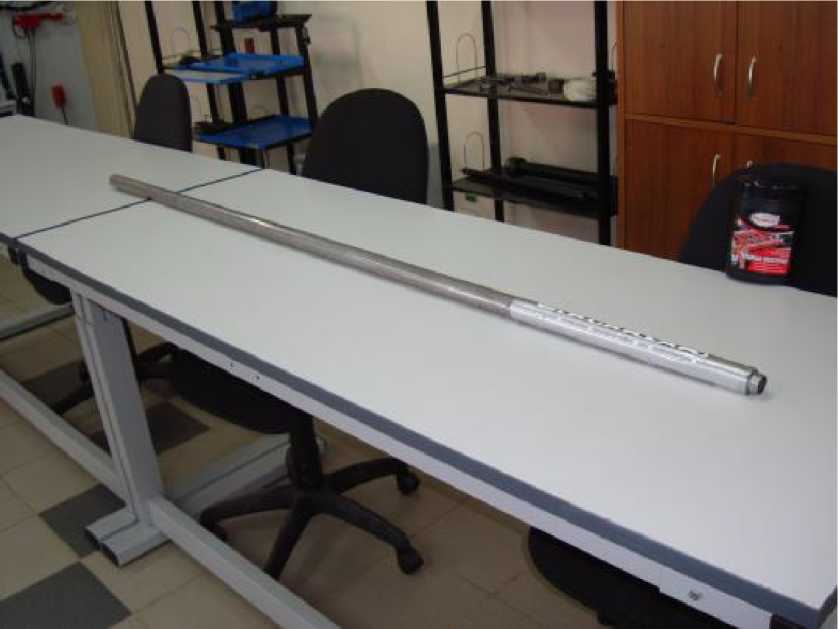

Рисунок 1 - Общий вид скважинного прибора АБТС-ЭМ
Рисунок 2 - Общий вид модуля электронного скважинного МЭС-45ЭМ

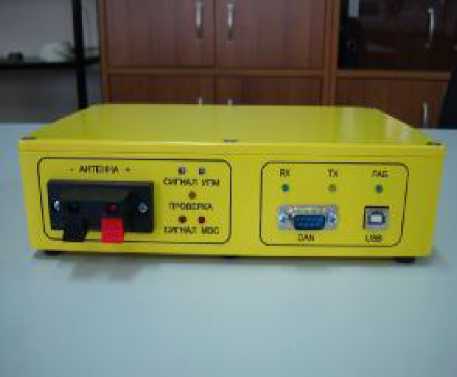

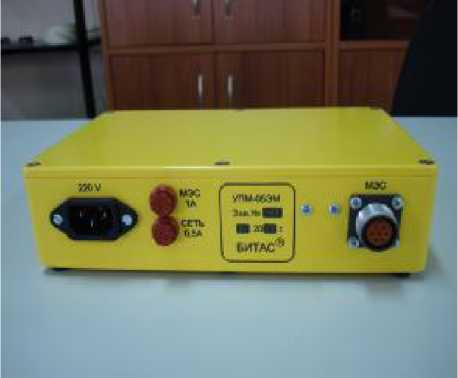

Рисунок 3 - Общий вид устройства наземного приемного УПМ
Технические характеристики
Основные метрологические и технические характеристики аппаратуры АБТС-ЭМ приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики аппаратуры АБТС-ЭМ
|
Наименование характеристики |
Значение |
|
Диапазон связи (глубина скважины), не менее: |
0 - 4500 м (зависит от состава породы) |
|
Диапазон измерений: - зенитных углов, не менее - азимута - углов установки отклонителя |
0-120° 0 - 360° 0 - 360° |
|
Дискретность отсчитывания измерений: • зенитных углов • азимута • углов установки отклонителя |
0,1° 1° 2° |
|
Пределы допускаемой абсолютной погрешности измерений (статический режим): • зенитных углов (Z) • азимута • углов установки отклонителя |
±0,2° ± 1,5°/cos^ ± 2,0° (при Z>3,2°) ±4,0°/ cosq, (при Z<3,2°) (ф - географическая широта точки измерения) |
|
Мощность излучения зонда, не менее: (при оборотах генератора 2100±30 об/мин и сопротивлении нагрузки 0,22 Ом) |
200 Вт |
|
Сопротивление изоляции электрического разделителя скважинного прибора, не менее: |
1 МОм (при выпуске) 500 Ом (в эксплуатации) |
|
Сопротивление изоляции между корпусом наземного приемного устройства УПМ и цепью сетевого питания, не менее: |
20 МОм |
|
Напряжение пробоя изоляции между корпусом наземного приемного устройства УПМ и цепью сетевого питания, не менее: |
1,5 кВ | ||
|
Диапазон амплитуд входного сигнала наземного приемного устройства УПМ, не менее: |
30 мкВ - 3 В | ||
|
Время установления рабочего режима, не более: |
1 мин | ||
|
Диапазон измерения температуры, не менее: |
0 -125 °С | ||
|
Пределы допускаемой погрешности измерения температуры: |
± 2 °С | ||
|
Наработка на отказ, не менее: |
100 ч | ||
|
Диапазон рабочих температур: • скважинного прибора • наземного приемного устройства УПМ |
от + 5 до +100 (+120)* °С от +10 до + 45 °С | ||
|
Г абаритные размеры наземного приемного устройства УПМ (ДхШхВ), не более: |
(220x130x220) мм | ||
|
Г абаритные размеры скважинного прибора, не более: • АБТС-ЭМ-90 • АБТС-ЭМ-106 • АБТС-ЭМ-120 • АБТС-ЭМ-172 • АБТС-ЭМ-210 |
Диаметр |
Длина | |
|
90 мм 106 мм 120 мм 172 мм 210 мм |
15 м 15 м 15 м 15 м 15 м | ||
|
Масса, не более: ** • АБТС-ЭМ-90 • АБТС-ЭМ-106 • АБТС-ЭМ-120 • АБТС-ЭМ-172 • АБТС-ЭМ-210 |
УПМ |
Зонд |
Скважинный прибор |
|
3 кг 3 кг 3 кг 3 кг 3 кг |
95 кг 118кг 148 кг 450 кг 550 кг |
275 кг 338 кг 480 кг 1074 кг 1550 кг | |
* по заказу
* * масса приведена для исполнения "Н"
Знак утверждения типа
Знак утверждения типа средств измерений наносится печатным способом на титульный лист эксплуатационной документации и наклейкой на корпус наземного приемного устройства УПМ.
Комплектность
В комплект поставки аппаратуры АБТС-ЭМ входит:
|
Наименование |
Количество |
|
Комплексы Прибор скважинный АБТС-ЭМ Наземное оборудование АБТС-ЭМ |
1 1 |
|
Комплекты Компьютер, программное обеспечение и принадлежности* Комплект запасных частей и принадлежностей |
1 1 |
|
Документация Руководство по эксплуатации с методикой поверки |
1 |
* - поставляется по согласованию с заказчиком
Поверка
проводится в соответствии с документом МП 45358-10, являюшимся разделом "Методика поверки" руководства по эксплуатации, согласованным ГЦИ СИ ФГУ "Ростест-Москва" в июне 2010 г.
Перечень основных средств поверки:
- квадрант оптический КО-60 ТУ 3-3.1387-82;
- теодолит 4Т30П ГОСТ 10529-96.
Сведения о методах измерений
Методы измерений указаны в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 26116-84 «Аппаратура геофизическая скважинная. Общие технические условия».
2. ТУ4315-004-78272136-2009 «Аппаратура бескабельная телеметрическая скважинная АБТС-ЭМ. Технические условия».
