Комплекты термометров сопротивления платиновых КТСП
| Номер в ГРСИ РФ: | 45368-10 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Для измерений температуры и разности температур теплоносителей в составе теплосчетчиков систем водяного теплоснабжения. Для применения в теплоэнергетике, коммунальном хозяйстве и других отраслях народного хозяйства. Каждый из термометров комплекта может применяться как отдельное средство измерений температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45368-10 |
| Действует | по 30.07.2030 |
| Наименование | Комплекты термометров сопротивления платиновых |
| Модель | КТСП |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9466bee0-9702-ba05-c961-5029172af0cd |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-014-13282997-2010 |
| Класс СИ | 32.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40977 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.418 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград
Россия
124460 Зеленоград, корп.1145, н.п. 1 Тел.(495) 925-51-47 Факс (499) 710-00-01, E-mail: elemer@elemer.ru
Поверка
| Методика поверки / информация о поверке | НКГЖ.405111.006 МП |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
6912
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6829 (99%) |
| Неуспешных поверок (СИ непригодно) | 83 (1 %) |
| Актуальность информации | 18.12.2025 |
Поверители
Скачать
|
45368-10: Описание типа
2024-45368-10.pdf
|
Скачать | 257.7 КБ | |
|
45368-10: Методика поверки
2021-mp45368-10.pdf
|
Скачать | 168.3 КБ |
Описание типа
Назначение
Комплекты термометров сопротивления платиновых КТСП (далее по тексту - КТСП) предназначены для измерений температуры и разности температур теплоносителей в составе теплосчетчиков систем водяного теплоснабжения.
Описание
В состав КТСП входят два термометра сопротивления (далее - ТС).
ТС представляет собой устройство, реагирующее на температуру, состоящее из чувствительного элемента (далее - ЧЭ) с защитной оболочкой, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным приборам и.
Принцип работы ТС основан на зависимости сопротивления ЧЭ от температуры.
ТС изготавливаются с ЧЭ из платины с характеристиками согласно ГОСТ 6651-2009.
Конструкцией ТС предусмотрено размещение одного ЧЭ в одной защитной оболочке, которая обеспечивает хороший контакт с измеряемой средой и предохраняет его от внешних повреждений. Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТС в соответствии с условиями их применения.
Конструкция ТС предусматривает различные способы их крепления на объектах эксплуатации, что обеспечивает универсальность применения КТСП. В зависимости от конструктивного исполнения они устанавливаются на трубопроводе либо непосредственно в трубопровод с использованием резьбового штуцера с уплотнением, либо в защитную гильзу, закрепляемую и уплотняемую в резьбовом штуцере, либо в специальный фитинг.
КТСП имеют четыре модификации - КТСП-1088, КТСП-1288, КТСП-1388,
КТСП-1098, отличающиеся конструктивным исполнением.
КТСП в зависимости от модификации и исполнения изготавливаются либо с клеммной головкой (КТСП-1088, КТСП-1288, КТСП-1098), либо с неразъемным четырехпроводным кабелем (КТСП-1388).

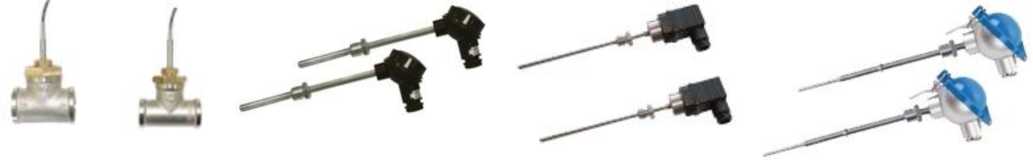

Фотографии общего вида комплектов термометров сопротивления платиновых КТСП представлены на рисунке 1.
Рис. 1
Технические характеристики
В зависимости от номинального значения сопротивления R0 и температурного коэффициента сопротивления а условное обозначение номинальной статической характеристики (НСХ) ТС для данной модификации КТСП соответствует ГОСТ 6651-2009 и таблице 1.
Таблица 1 - Условное обозначение НСХ
|
Модификация КТСП |
Номинальное значение сопротивления ТС при 0 °С Ro, Ом |
Условное обозначение НСХ | |
|
а=0,00385 °С-1 |
а=0,00391 °С-1 | ||
|
КТСП-1088, КТСП-1288, КТСП-1388, КТСП-1098 |
100, 500, 1000, 2000, 10000 |
Pt100, Pt500, Pt1000, Pt2000, Pt10000 |
100П |
Таблица 2 - Диапазон измеряемых температур
|
Модификация и исполнение КТСП |
Условное обозначение НСХ |
Класс допуска |
Диапазон измеряемых температур(*), °С |
|
КТСП-1088, КТСП-1288, КТСП-1388 |
100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000 |
А, В, С |
от 0 до плюс 180 |
|
КТСП-1098 |
А, В |
от 0 до плюс 160 | |
|
Примечание - (*) Границы диапазона измерений для конкретного комплекта ТС могут находиться внутри указанного диапазона и составляют: нижняя не более 20 °С, верхняя не менее 120 °С. | |||
Таблица 3 - Допуски ТС, входящих в комплект, пределы допускаемой относительной
погрешности КТСП_________________________________________________________
|
Класс допуска |
Условное обозначение НСХ ТС |
Допуск, °С, ТС |
Пределы допускаемой относительной погрешности КТСП, % |
|
А |
100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000 |
±(0,15+0,002 It 1) |
( 3 -A t ^ ±| 0,5 +------min- | 1 , A t ) |
|
В |
±(0,3+0,005 It I ) | ||
|
С |
±(0,6+0,01 It I) | ||
|
Примечания: 1 t - значение измеряемой температуры, °С. 2 At - значение измеряемой разности температур, °С. 3 Atmin - минимальное значение измеряемой разности температур, °С, выбирается из ряда: 1, 2, 3, 5 °С. | |||
Максимальный измерительный ток, мА, для всех ТС, кроме ТС-1098, составляет для
НСХ:
- 100П, Pt100
- Pt500, Pt1000, Pt2000, Pt10000
Максимальный измерительный ток, мА, для ТС-1098 составляет для НСХ:
- 100П, Pt100
- Pt500, Pt1000
Длина монтажной и погружаемой частей ТС, мм, из комплекта КТСП выбирается из ряда: 60, 80, 100, 120,
160, 200
Масса ТС, кг, из комплекта КТСП от 0,012 до 1,5
в зависимости от габаритных размеров Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха, °С: от минус 50 до плюс 55,
от минус 50 до плюс 100, от плюс 50 до плюс 100
(для длин монтажной части L>160 мм), от минус 30 до плюс 55;
- относительная влажность при температуре 35 °С и ниже, %, не более 95.
Знак утверждения типа
наносится на табличку, расположенную на передних панелях корпусов комплектов термометров сопротивления платиновых КТСП, термотрансферным способом, и на руководство по эксплуатации НКГЖ.405111.006РЭ и паспорт НКГЖ.405111.006ПС -
типографским способом.
Комплектность
Комплектность КТСП приведена в таблице 4.
Таблица 4 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Комплект термометров сопротивления платиновых КТСП-1088 КТСП-1288 КТСП-1388 КТСП-1098 |
НКГЖ.405111.006 НКГЖ.405111.008 НКГЖ.405111.009 НКГЖ.405111.010 |
1 шт. |
|
2 |
Комплект монтажных частей |
НКГЖ.405911.001 |
по заказу. |
|
3 |
Паспорт |
НКГЖ.405111.006ПС |
1 экз. |
|
4 |
Руководство по эксплуатации |
НКГЖ.405111.006РЭ |
1 экз. на партию |
|
5 |
Методика поверки |
НКГЖ.405111.006МП |
1 экз. на партию |
Сведения о методах измерений
содержатся в руководстве по эксплуатации НКГЖ.405111.006РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ТУ 4211-014-13282997-2010 Комплекты термометров сопротивления платиновых КТПС. Технические условия;
ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры.
