Преобразователи нормирующие НП-03, 2000Н, 2000НМ

Назначение

Преобразователи нормирующие НП-03, 2000Н, 2000НМ, в дальнейшем -преобразователи, предназначены для преобразования в токовый выходной сигнал сигналов от термопар по ГОСТ Р 8.585-2001, термопреобразователей сопротивления по ГОСТ 6651-2009, сигналов постоянного напряжения и тока по ГОСТ 26.011-80.

Описание

Преобразователи НП-03, 2000Н, 2000НМ отличаются схемотехническими решениями и конструкцией:

- 2000НМ: зависимость выходного сигнала от преобразуемого может быть линейной или с корнеизвлечением, с гальванической развязкой, монтаж на DIN-рейку 35 мм или на стену; имеют устройство сигнализации с релейным выходом и обеспечивают изменение состояния контактов и светодиода при выходе контролируемого параметра за допустимые пределы;

- 2000Н: зависимость выходного сигнала от входного линейная, монтаж на DIN-рейку 35 мм или на стену;

- НП-03: зависимость выходного сигнала от преобразуемого линейная, с гальванической развязкой, щитовое исполнение.

Преобразователи по ГОСТ 13384-93 являются одноканальными.

Выходным сигналом преобразователей является непрерывный электрический сигнал 0-5 или 4-20 мА. Входной сигнал от датчика усиливается усилителем и преобразуется в стандартный токовый выходной сигнал.

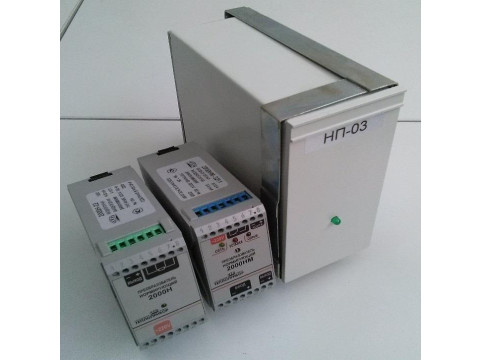

Внешний вид преобразователей нормирующих представлен на рисунке 1.

Рисунок 1 - Внешний вид преобразователей нормирующих

Программное обеспечение отсутствует.

Технические характеристики

Формулы для определения номинальной статической характеристики (НСХ) канала преобразования приведены в таблице 1.

Таблица 1

Диапазоны преобразования приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

Суммарное сопротивление линии связи и внутреннего сопротивления термопары не должно превышать 250 Ом.

Подключение термопреобразователей сопротивления может осуществляться по трех-или четырехпроводной схеме. Сопротивление каждого провода линии связи при трехпроводном подключении не более 25 Ом; при четырехпроводном не более 250 Ом.

Характеристики выходного сигнала канала преобразования должны соответствовать приведенным в таблице 4.

Таблица 4

Пределы допускаемой основной приведенной погрешности, %, приведены в таблице 5.

аблица 5

Рабочие условия применения:

Преобразователи имеют следующие климатические исполнения по ГОСТ 15150-69:

а) УХЛ4.2, но для работы при температурах окружающей среды:

- 2000НМ от минус 10 до плюс50 °С;

- 2000Н, НП-03 от 5 до 50 °С

при верхнем значении относительной влажности 80 % при 35 °С и более низких температурах без конденсации влаги;

б) 04.2 (кроме НП-03), но для работы при температуре окружающей среды:

- 2000НМ от минус 10 до плюс 50 °С;

- 2000Н от 5 до 50 °С

при верхнем значении относительной влажности 95 % при 35 °С и более низких температурах без конденсации влаги.

Входное сопротивление преобразователей должно соответствовать значениям, приведенным в таблице 6.

аблица 6

Напряжение питания, В, Гц                                  220,

Потребляемая мощность В-А, не более:

- 2000НМ,

- 2000Н,

- НП-03

Габаритные размеры преобразователей

(высота х ширина х глубина), мм, не более:

- 2000НМ, 2000Н                                          77,5x45,5x124

- НП-03                                                   144x72x180

Масса преобразователей, кг, не более:

- 2000НМ, 2000Н

- НП-03

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на паспортную табличку, наклеенную на корпус преобразователя, методом термотрансферной печати и на титульные листы эксплуатационной документации (РЭ и ПС) типографским способом.

Комплектность

В комплект поставки входит:

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения, электрические непрерывные входные и выходные

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ТУ 311-00226253.094-00 Преобразователи нормирующие НП-03, 2000Н, 2000НМ. Технические условия
