Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1
| Номер в ГРСИ РФ: | 45390-10 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "К-М", г.С.-Петербург |
|
45390-10: Описание типа
2023-45390-10-1.pdf
|
Скачать | 114.4 КБ |
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1 (далее - твердомеры) предназначены для измерений твердости лакокрасочных покрытий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45390-10 |
| Действует | по 19.08.2030 |
| Наименование | Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза |
| Модель | Константа МТ1 |
| Приказы |
№1424 от
11.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d581647-1223-d6c0-ace1-f40645587578 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-028-27449627-08 |
| Класс СИ | 28.04 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40996 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д2 от 29.07.10 п.447 |
Производитель / Заявитель
Общество с ограниченной ответственностью «К-М» (ООО «К-М»), г. Санкт-Петербург
Россия
198095, а/я 42 Тел./факс (812) 372-29-03(04), E-mail: office@constanta.ru
Поверка
| Методика поверки / информация о поверке | УАЛТ.102.100.00 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 510 (98%) |
| Неуспешных поверок (СИ непригодно) | 10 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
45390-10: Описание типа
2023-45390-10.pdf
Файл устарел
|
Скачать | 114.4 КБ | |
|
45390-10: Описание типа
2023-45390-10-1.pdf
|
Скачать | 114.4 КБ |
Описание типа
Назначение
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1 (далее - твердомеры) предназначены для измерений твердости лакокрасочных покрытий.
Описание
Принцип действия твердомеров основан на определении параметров затухания механического маятника, колеблющегося на образце с исследуемым лакокрасочным покрытием. На основании параметров затухания механического маятника рассчитывается твердость лакокрасочного покрытия в относительных единицах по ГОСТ 5233-89.
Конструктивно твердомеры состоят из базовой плиты, маятникового механизма, маятников, защитного колпака и электронного блока. На базовой плите установлена вертикальная колонна с закрепленными на кронштейне подставкой для исследуемого объекта и арретирами, на которые устанавливается маятник. Маятник состоит из открытой рамы, связанной перекладиной, на нижней поверхности которой вставлены два шарика в качестве точек опоры. На базовой плите также размещены взводное устройство (тросик) для задания начального отклонения маятника и оптический блок, регистрирующий колебания маятника. Подсчет количества колебаний маятника осуществляется с помощью электронного блока.
Подключение твердомеров к сети переменного тока осуществляется через сетевой адаптер.

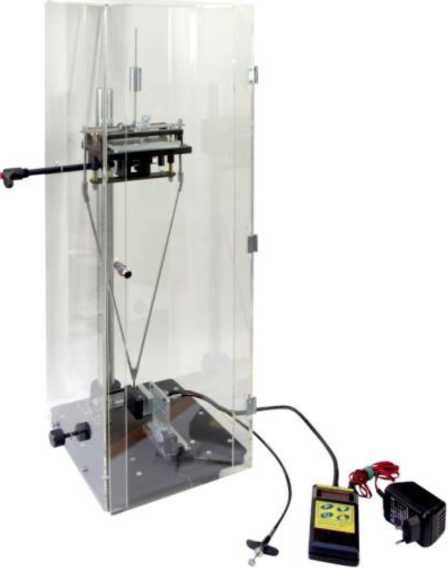

Рисунок 1 - Общий вид твердомера
Программное обеспечение
Твердомеры работают со встроенным программным обеспечением (ПО). ПО обеспечивает отображение результата измерений, сбор и хранение данных.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутренняя прошивка электронного блока |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Технические характеристики
Основные метрологические характеристики твердомера представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра | |
|
А (по Кенигу) |
Б (по Персозу) | |
|
Диапазон измерений твердости |
от 0,10 до 2,50 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости |
±0,02 | |
|
Дискретность времени затухания, с |
0,01 | |
|
Диапазон измерений числа колебаний маятника |
от 0 до 999 | |
|
Пределы допускаемой абсолютной погрешности измерений числа колебаний маятника |
±1 | |
|
Время уменьшения амплитуды колебания на контрольной пластине при изменении углов отклонения, с от 6 до 3° от 12 до 4° |
250±10 |
430±10 |
|
Масса маятника, г |
200,0±0,2 |
500,0±0,1 |
|
Средний период колебаний, с |
1,40±0,02 |
1,000±0,001 |
|
Пределы допускаемой абсолютной погрешности измерения углов отклонения 3°, 4° 6°, 12° |
±10’ ±20’ | |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
295x330x720 | |
|
Масса твердомера, кг, не более |
14 | |
|
Параметры электропитания |
напряжение 115/230 В переменного тока частотой 50/60 Гц, аккумуляторная батарея 9 В, потребляемый ток 70 мА | |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- диапазон относительной влажности окружающего воздуха, % от 40 до 80;
- диапазон атмосферного давления, кПа от 96 до
Средний срок службы, лет
Наработка на отказ, ч
Знак утверждения типа
наносится резиновым клише на титульный лист руководства по эксплуатации и на плиту твердомера в виде наклейки.
КомплектностьКомплектность
Таблица 3
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Твердомер в составе: |
1 |
|
Блок электронный |
1 | |
|
Блок оптический |
1 | |
|
Плита |
1 | |
|
Столик |
1 | |
|
Кронштейн |
1 | |
|
Колпак |
1 | |
|
Тросик |
1 | |
|
2 |
Маятник А (Кенига) |
1 |
|
3 |
Маятник Б (Персоза) |
1 |
|
4 |
Пластина контрольная |
1 |
|
5 |
Футляр |
1 |
|
6 |
Уровень |
1 |
|
7 |
Адаптер сетевой |
1 |
|
8 |
Руководство по эксплуатации УАЛТ.102.100.00 РЭ |
1 |
|
9 |
Методика поверки УАЛТ.102.100.00 МП |
1 |
Сведения о методах измерений
Методика измерений приведена в документе «Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1. Руководство по эксплуатации» УАЛТ.102.100.00 РЭ, 2010 г.
Нормативные документы
ГОСТ Р 52166-2003 «Материалы лакокрасочные. Определение твердости покрытия по времени уменьшения амплитуды колебаний маятника»;
ГОСТ 5233-89 «Материалы лакокрасочные. Метод определения твердости по маятниковому прибору»;
ТУ 4276-028-27449627-08 «Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1. Технические условия».
