Уровнемеры ультразвуковые 3100
| Номер в ГРСИ РФ: | 45406-11 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Solartron Mobrey Ltd.", Великобритания |
Для непрерывных измерений уровня, объема и расстояния до поверхности жидких сред (в том числе нефти и нефтепродуктов, водных растворов, кислот, щелочей растворителей и т.д.) в закрытых или открытых резервуарах различного типа. Область применения - резервуарные парки, хранилища, сточные ямы и автоматизированные системы управления производственными процессами в нефтяной, химической, энергетической и других отраслях промышленности, а также на объектах водоподготовки, водоочистки и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45406-11 |
| Действует | по 28.06.2021 |
| Наименование | Уровнемеры ультразвуковые |
| Модель | 3100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9951d174-3069-0f14-d762-6399ce73324b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.02 |
| Год регистрации | 2011 |
| Страна-производитель | Великобритания |
| Примечание | Взамен № 45406-10 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 05.09.2016 |
| Номер сертификата | 43742 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4747 от 05.09.11 п.24 |
Производитель / Заявитель
Фирма "Rosemount Measurement Limited", Великобритания; Фирма "Mobrey Limited", Великобритания (срок свидетельства: 05.09.2016 г.)
Великобритания
158 Edinburg Avenue, Slough Berks, England, SL1 4UE Тел. +44 (0) 1753 756600 Факс +44 (0) 1753 823589 Web: www.mobrey.com
Поверка
| Методика поверки / информация о поверке | МП 45406-11 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
1277
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1250 (98%) |
| Неуспешных поверок (СИ непригодно) | 27 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45406-11: Описание типа
2016-45406-11.pdf
|
Скачать | 104.7 КБ | |
|
45406-11: Методика поверки
2022-mp45406-11.pdf
|
Скачать | 94.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Уровнемеры ультразвуковые 3100 (модификации 3101, 3102, 3105, 3107, 3108) далее уровнемеры, предназначены для непрерывных измерений уровня и расстояния до поверхности жидких сред (в том числе нефти и нефтепродуктов, водных растворов, кислот, щелочей растворителей и т.д.) в закрытых или открытых резервуарах различного типа.
Описание
Уровнемеры состоят из корпуса с электроникой и излучателя. Принцип измерения основан на определении временной задержки (разности) между временем излучения зондирующего сигнала и временем приема сигнала, отраженного от поверхности измеряемой среды. Используя значение временной задержки (разности) скорости распространения ультразвукового импульса и параметров настроек, уровнемер вычисляет расстояние до поверхности среды и значение уровня. Настройка уровнемера производится с помощью кнопок и жидкокристаллического индикатора (ЖКИ) или по HART протоколу.
У ровнемеры изготавливаются в 5 модификациях:
- модификация 3101 имеет один аналоговый выход;
- модификация 3102 имеет один аналоговый выход и выход по HART протоколу, имеется возможность передачи выходных параметров по беспроводному протоколу связи Wireless HART, а также два встроенных релейных выхода;
- модификация 3105 имеет один аналоговый выход и выход по HART протоколу, взрывозащищенное исполнение, также имеется возможность передачи выходных параметров по беспроводному протоколу связи Wireless HART;
- модификация 3107 имеет один аналоговый выход, выход по HART протоколу и взрывозащищенное исполнение
- модификация 3108 имеет один аналоговый выход, выход по HART протоколу, взрывозащищенное исполнение и выносной датчик температуры.
Программное обеспечение
имеет следующие идентификационные данные (таблица 1).
Таблица 1
|
Модификация уровнемера |
Идентиф икационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
3101 |
k9963v1-2A.s19 |
1.2A |
65B4 |
2-байтное значение, представляющее собой сумму всех байт данных (модуль 65536) |
|
3102 |
msp9 340.mot |
3.4 |
2030 |
16 бит CRC |
|
3105 |
msp9_340.mot |
3.4 |
2030 |
16 бит CRC |
Продолжение таблицы 1
|
3107 |
msp9 340.mot |
3.4 |
2030 |
16 бит CRC |
|
3108 |
msp9_340.mot |
3.4 |
2030 |
16 бит CRC |
Уровень защиты программного обеспечения уровнемеров от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

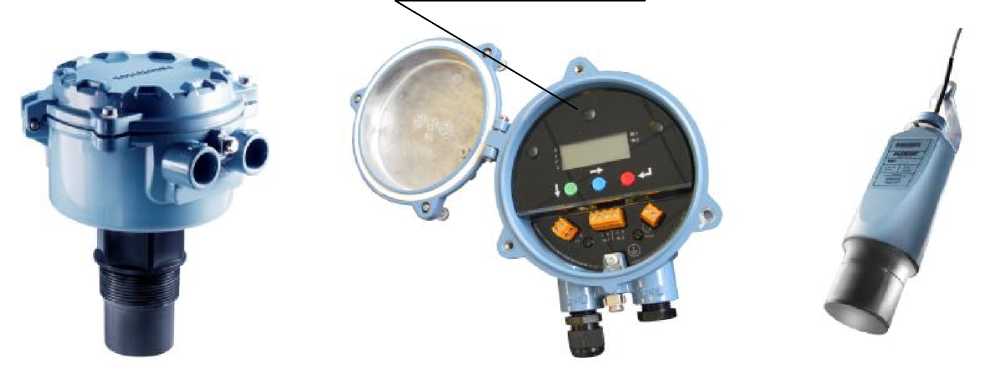

Внешний вид уровнемеров представлен на рисунке 1.
место пломбирования
Модификации 3101, 3102, 3105
Модификации 3107, 3108
Рисунок 1 - Внешний вид
Технические характеристики
Таблица 2
|
Характеристики |
Модель | ||||
|
3101 |
3102 |
3105 |
3107 |
3108 | |
|
Диапазоны измерений уровня и расстояния до поверхности среды, м |
0,3 ...8,0 |
0,3 ... 11,0 |
0,3 ...12,0 |
0,3 ... 3,3 | |
|
Пределы допускаемых погрешностей: - основной абсолютной погрешности при измерении расстояния до 1,2 м (включительно) до поверхности среды, мм; - основной относительной погрешности при измерении расстояния более 1,2 м до поверхности среды, % |
± 5 ± 0,5 |
± 3 ± 0,25 | |||
|
Пределы допускаемой абсолютной погрешности аналогового выходного сигнала, мА |
± 0,01 | ||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений от измерения температуры окружающей среды на 10 °С, мм |
± 15 |
± 1,4 | |||
|
Температура измеряемой среды, °С |
-20 ... +70 |
-30 ... +70 |
-40 ... +60 | ||
|
Давление измеряемой среды, МПа |
- 0,025 ... 0,3 | ||||
Продолжение таблицы 2
|
Температура окружающей среды, °С |
-20 ... +70 |
-40 ... +70 |
-40 ... +60 | |
|
Напряжение питания постоянного тока, В |
12 ... 30 |
12 ... 40* | ||
|
Потребляемая мощность, Вт, не более |
0,82 | |||
|
Маркировка взрывозащиты |
— |
0ExiaIICT6/T4X |
Z ExiaIICT6/T4 Ga Х | |
|
Выходной сигнал: - аналоговый, мА; - аналого-цифровой |
4 - 20 — | |||
|
4 - 20 + HART | ||||
|
Параметры ЖКИ |
4,5 разряда |
— | ||
|
Степень защиты от воздействия окружающей среды |
IP 66 |
IP 68 | ||
|
Г абаритные размеры, мм, не более |
0170х210 |
075 х 227 | ||
|
Масса, кг, не более |
2,1 |
2,6 | ||
|
Средний срок службы, лет |
7 |
7 | ||
*При установке в безопасной зоне. При установке в опасной зоне: 12.30 В пост. тока (модификации 3105, 3107, 3108)
Знак утверждения типа
наносится методом наклейки на корпус уровнемера, а также типографским способом на титульный лист Руководства по эксплуатации и паспорта в левом верхнем углу.
Комплектность
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Уровнемер ультразвуковой модификаций 3101, 3102, 3105, 3107, 3108 |
1 |
По индивидуальному заказу |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 | |
|
Комплект монтажных частей |
1 |
По индивидуальному заказу |
Поверка
осуществляется по документу МП 45406-11 Методика поверки «Уровнемеры ультразвуковые 3100(модификации 3101, 3102, 3105, 3107, 3108)», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» 07.06.2011 г.
Таблица 4 - Основные средства поверки
|
Наименование и тип средства поверки |
Основные характеристики |
|
Дальномер лазерный Leica DISTO D8 |
Диапазон измерения (0,05-200)м, погрешность ± 1мм при измерении до 10м, погрешность ± (1+ 0,025^D) мм при измерении расстояния от 10 до 30 м, где D - измеряемое расстояние в м. |
|
Калибратор многофункцио нальный портативный Метран 510-ПКМ |
Диапазон тока (0 - 22) мА. Пределы допускаемой основной абсолютной погрешности ± (0,15 % I + 1) мкА, где I-измеренное значение тока |
|
Мегаомметр МС-05 |
Диапазон измерений (1-1000) МОм, класс точности 1,5 |
|
Установка пробойная УПУ-10 |
Диапазон измерения напряжения (0-10) кВ, мощность 1000 В^А |
Продолжение таблицы 4
|
Термометр ТЛ-4 |
Диапазон измерений (0 - 50) °С, цена деления 1 °С |
|
Барометр-анероид БАММ-1 |
(600-800) мм рт. ст., цена деления 1 мм рт. ст. |
Сведения о методах измерений
содержатся для модификаций 3101, 3102, 3105 в руководстве по эксплуатации 00809-0100-4840, для модификаций 3107, 3108 в руководстве по эксплуатации 00809-0200-4840.
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
3. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
4. МОЗМ МР 85 «Уровнемеры автоматические для измерения уровня жидкости в стационарных резервуарах-хранилищах. Часть 1. Метрологические и технические требования -испытания».
5. Техническая документация изготовителя.
