Логометры Ш69000, Ш69006
| Номер в ГРСИ РФ: | 4545-74 |
|---|---|
| Категория: | Логометры |
| Производитель / заявитель: | АООТ "Электроточприбор", Армения, г.Ереван |
|
4545-74: Описание типа
2026-4545-74.pdf
|
Скачать | 93.3 КБ |
Для измерения и двухпозиционного регулирования температуры общепромышленных стационарных тепловых объектов
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 4545-74 |
| Наименование | Логометры |
| Модель | Ш69000, Ш69006 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3cfc00a6-f955-6749-1cd4-226072beadd5 |
| Год регистрации | 1974 |
| Общие данные | |
|---|---|
| Источник информации | 38-76г с.13 |
| Технические условия на выпуск | ТУ 25-0480-80 |
| Класс СИ | 32.02 |
| Год регистрации | 1974 |
| Страна-производитель | Армения |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 222 от 20.12.74 п.11 |
Производитель / Заявитель
АООТ "Электроточприбор", АРМЕНИЯ, г.Ереван
Армения
375033, пр-т Маршала Баграмяна, 3 тупик
Поверка
| Методика поверки / информация о поверке |
Инструкция 158-62 По поверке измерительных приборов к термометрам сопротивления (мостов и логометров).
|
| Межповерочный интервал / Периодичность поверки | - |
| Зарегистрировано поверок |
25521
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24784 (97%) |
| Неуспешных поверок (СИ непригодно) | 737 (3 %) |
| Актуальность информации | 20.10.2026 |
Поверители
Скачать
|
4545-74: Описание типа
2026-4545-74.pdf
|
Скачать | 93.3 КБ |
Описание типа
Назначение

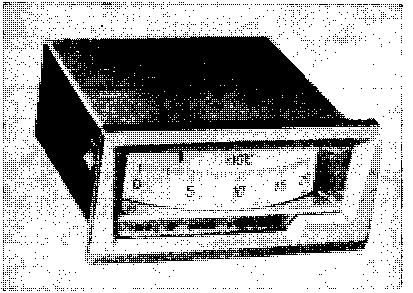

Логометры Ш69006 (см. рисунок) предназначены для измерения и двухпозиционного регулирования температуры общепромышленных стационарных тепловых объектов-
Приборы работают при температуре окружающего воздуха от 5 до 50°С и относительной влажности до 80%.
Описание
Логометр представляет собой прибор магнитоэлектрической системы с внутрирамочной магнитной системой, двумя скрещенными под углом рамками с опорой на кернах.
Регулирующая часть состоит из автогенератора с индуктивными обмотками на ферритовых сердечниках и усилителя на трех транзисторах.
Стр. 2 NB 4545—74
В коллекторную цепь выходного транзистора включена обмотка управляющего реле, контакты которого используются для управления объектом регулирования. Принцип действия регулирующей части основан на срыве и восстановлении генерации при вводе и выводе экрана, жестко укрепленного на стрелке измерительной части прибора, в зазор между контурными катушками автогенератора.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основная допускаемая погрешность прибора на всех отметках шкалы не превышает '±1,5% разности верхнего и нижнего пределов измерения.
Погрешность срабатывания регулирующего устройства не превышает 1,5 абсолютной допускаемой основной погрешности.
Пределы измерений и градуировки логометров, работающих в комплекте с термометрами сопротивления по ГОСТ 6651—59, указаны в таблице.
|
Градуировка логометра |
Термометр сопротивления |
Номинальное сопротивление термометра при 0°С, Ом |
Пределы измерения, °C |
|
Гр. 20 |
тсп |
10 |
0 — 300 0 — 400 0 — 500 О — 650 300 — 650 |
|
Гр. 21 |
тсп |
46 |
—200 --70 —120 — +30 —70 — +180 —50 — +50 0 — 100 0 — 150 0 — 200 0 — 300 0 — 400 0 — 500 200 — 500 |
№ 4545—74 Стр, 3
Продолжение
|
Градуировка логометра |
Термометр сопротивления |
Номинальное сопротивление термометра при 0°С, Ом |
Пределы измерения, °C |
|
Гр. 22 |
тсп |
100 |
—200 --70 —120 — +30 —90--1-50 —70--И180 —50 — +50 —25 — +25 0 — 50 >0 — 100 0 — 1'50 0 — 200 0 — 300 0 — 400 0 — '500 200 — 500 |
|
Гр. 23 |
тем |
53 |
—50 — 0 —50--1-50 —50 — +100 0 — 50 0 — 100 0 — 150 , 0 — 180 50 — 100 |
|
Гр. 24 |
тем |
100 |
—50 — 0 —50 — +50 —50 — +100 —25--1-25 0 — 25 0 — 50 0 — 100 0 — 150 50 — 100 0— 180 |
Комплектность
Совместно с логометром поставляют:
1) подгоночные катушки — 2 шт.;
2) техническое описание и инструкцию по эксплуатации;
3) паспорт.
Поверка
Логометры поверяют по инструкции 158—62 «По поверке измерительных приборов к термометрам сопротивления (мостов и логометров)».
Стр. 4 № 4J4J—74
Испытания проводило Армянское республиканское управление.
Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
