45501-10: NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Модули измерительные для резистивных мостовых схем - Производители, поставщики и поверители

Модули измерительные для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI PXIe-4331

Номер в ГРСИ РФ: 45501-10
Производитель / заявитель: Фирма "National Instruments", США
Скачать
45501-10: Описание типа СИ Скачать 278.9 КБ
Нет данных о поставщике
Модули измерительные для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI PXIe-4331 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения электрического напряжения в полных, 1/2 и 1/4 резистивных мостовых схемах. Применяются в автоматизированных системах измерения и контроля электрического напряжения, а также неэлектрических величин в комплекте с резистивными измерительными преобразователями различных типов.

Информация по Госреестру

Основные данные
Номер по Госреестру 45501-10
Наименование Модули измерительные для резистивных мостовых схем
Модель NI PXI-4220, NI PXIe-4330, NI PXIe-4331
Технические условия на выпуск тех.документация фирмы
Класс СИ 34.01.05
Год регистрации 2010
Страна-производитель  Венгрия
Центр сертификации СИ
Наименование центра ГЦИ СИ "Росиспытания"
Адрес центра 103001, г.Москва, Гранатный пер., 4
Телефон ()
Информация о сертификате
Срок действия сертификата 01.08.2015
Номер сертификата 41120
Тип сертификата (C - серия/E - партия) С
Дата протокола 03д3 от 29.07.10 п.85
Производитель / Заявитель

Компания "National Instruments Corporation", Венгрия

 Венгрия

Н-4031, Debrecen, Hatar ut I/A, Hungary тел./факс 36-52-515-400, www.ni.com

Поверка

Методика поверки / информация о поверке МП-№4220/433х-2010
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 160
Найдено поверителей 9
Успешных поверок (СИ пригодно) 159 (99%)
Неуспешных поверок (СИ непригодно) 1 (1%)
Актуальность информации 22.12.2024

Поверители

Скачать

45501-10: Описание типа СИ Скачать 278.9 КБ

Описание типа

Назначение

Модули измерительные для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI

PXIe-4331 (далее - модули) предназначены для измерения электрического напряжения в полных, 1/2 и 1/4 резистивных мостовых схемах.

Описание

Модули представляют собой устройства на основе аналого-цифрового (АЦП) и цифроаналогового (ЦАП) преобразователей. Измеряемое напряжение с диагонали резистивного моста поступает на программируемый дифференциальный усилитель, после чего в АЦП производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Напряжение питания моста формируется в ЦАП. Коэффициент преобразования входного напряжения и напряжение питания моста выбираются из ряда дискретных значений. Модули включают в себя набор резисторов для завершения 1/2 и 1/4 мостовых схем, шунтирующие резисторы и потенциальные контакты для балансировки моста с учетом влияния сопротивления соединительных кабелей.

Каналы модулей независимые (количество каналов преобразования равно количеству входных каналов).

В модуле NI PXI-4220 измерение напряжения в диагонали резистивного моста и установка напряжения питания моста осуществляются независимо.

В модулях NI PXIe-4330, NI PXIe-4331 производится измерение отношения напряжения в диагонали моста к установленному напряжению питания моста.

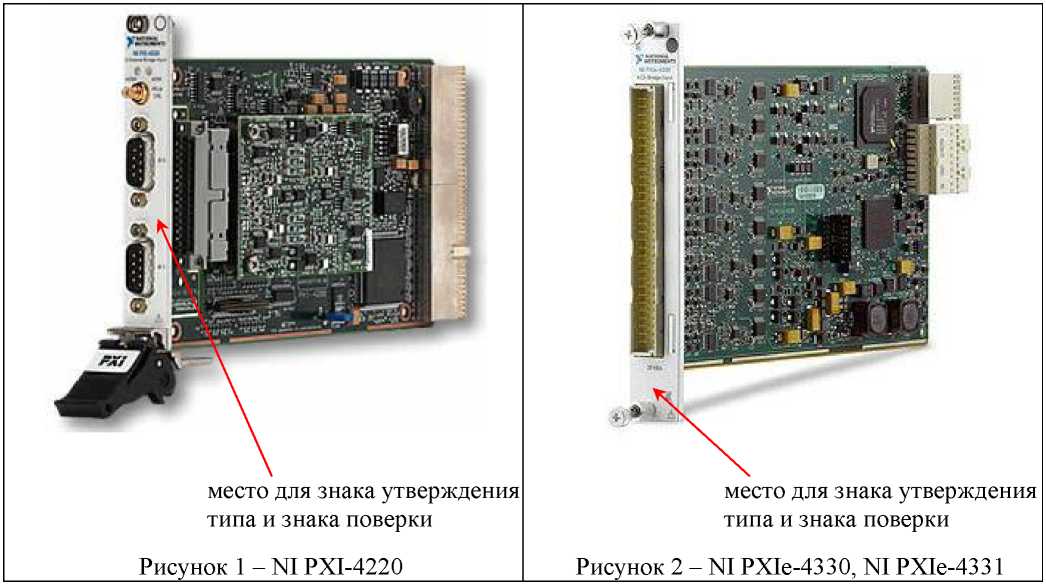

Модуль NI PXI-4220 устанавливается в слот шасси PXI, модули NI PXIe-4330, NI PXIe-4331 устанавливаются в слот шасси PXI Express. Общий вид модулей NI PXI-4220 показан на рисунке 1, модулей NI PXIe-4330, NI PXIe-4331 - на рисунке 2.

Программное обеспечение

Программное обеспечение (драйвер), устанавливаемое на контроллер, который находится в шасси PXI или PXIe, выполняет функции управления режимами работы и обработки измерительной информации, в том числе прямое и обратное преобразование двоичного цифрового кода в десятичный код, усреднение, вычисление максимальных и минимальных значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

NI PXI-4220

NI PXIe-4330, NI PXIe-4331

идентификационное наименование

NI-DAQ

NI-DAQmx

идентификационный номер версии

7.0 и выше

9.2.2 и выше

Технические характеристики

Метрологические и технические характеристики модулей приведены в таблицах 2 и 3.

Таблица 2

модуль

тип интерфейса

количество каналов

разрядность АЦП

максимальная скорость отсчетов, 1/с

диапазоны измерения

NI PXI-4220

PXI

2

16 бит

333000

от ± 10 мВ до ± 10 В 1

NI PXIe-4330

PXIe

8

24 бит

25600

± 25 мВ/В; ± 100 мВ/В 2

NI PXIe-4331

102400

Примечания к таблице 1:

1 В зависимости от установленного диапазона автоматически выбирается коэффициент усиления из ряда дискретных значений от 1 до 1000.

2 Отношение напряжения в диагонали моста к напряжению питания моста (устанавливается по выбору).

Таблица 3

Наименование характеристики

Значение

1

2

Измеряемая величина:

NI PXI-4220 - напряжение в диагонали моста;

NI PXIe-433x - отношение напряжения в диагонали моста к напряжению питания моста

Номинальные значения резисторов для завершения мостов

1/2 мостовая схема

5 кОм

1/4 мостовая схема, по выбору 1

120 Ом; 350 Ом; 1 кОм

Номинальные значения шунтирующих резисторов, кОм 2

50; 100

Напряжение питания моста UEX

диапазон установки

NI PXI-4220

от внешнего источника

от внутреннего источника (с шагом 10 мВ)

по выбору

от 10 мВ до 10 В

NI PXIe-4330, NI PXIe-4331, только от внутреннего источника, В

0,625; 1; 1,5; 2; 2,5; 2,75; 3,3; 5;

7,5; 10

Продолжение таблицы 3

1

2

пределы допускаемой абсолютной погрешности установки напряжения UEX, не более, мВ

NI PXI-4220

± (0,03 • Uex + 20 мВ)

NI PXIe-4330, NI PXIe-4331

± (0,05 • UEX + 83 мВ)

Пределы допускаемой абсолютной погрешности Д измерения напряжения (NI PXI-4220) и отношения напряжений (NI PXIe-4330, NI PXIe-4331) определяются формулой

Д = ± (m-X + A),

где X - измеряемая величина;

m - относительная мультипликативная погрешность;

A = (A0 + AN) - абсолютная аддитивная погрешность;

A0 - смещение нуля;

AN - уровень собственных шумов.

относительная мультипликативная погрешность, не более

NI PXI-4220 при температуре (23 ± 10) оС

NI PXIe-4330, NI PXIe-4331 при температуре ( при скорости отсчетов < 51200 1/с

1-10’3

3 ± 5) оС 5d0-4

при скорости отсчетов > 51200 1/с в диапазоне ± 25 мВ/В в диапазоне ± 100 мВ/В

540-4 + 1,5^10-3 • 10 В/Uex

5Ч0-4 + 1,5-10-3 • 2,5 В/Uex

смещение нуля, не более

NI PXI-4220 при температуре (23 ± 10) оС

в диапазонах от ± 10 до ± 100 мВ

0,05 мв

в диапазонах от ± 115 до ± 238 мВ

0,075 мВ

в диапазонах от ± 278 до ± 500 мВ

0,150 мВ

в диапазонах от ± 555 мВ до ± 1 В в диапазонах от ± 1,15 до ± 2,38 В в диапазонах от ± 2,78 до ± 5 В

0,3 мВ

0,5 мв

1,5 мВ

в диапазонах от ± 5,55 до ± 10 В

3 мВ

NI PXIe-4330, NI PXIe-4331 при температуре (23 ± 5) оС

при скорости отсчетов < 51200 1/с

в диапазоне ± 25 мВ/В

в диапазоне ± 100 мВ/В при скорости отсчетов > 51200 1/с

0,108 мВ/UEX.

0,168 мВ/Uex                  ........

в диапазоне ± 25 мВ/В

0,138 мВ/Uex

в диапазоне ± 100 мВ/В

0,198 мВ/Uex

уровень собственных шумов в рабочем диапазоне температур, не более

.........................................................................NI PXI-4220.........................................................................................................................................................................................

в диапазонах от ± 10 до ± 23,8 мВ в диапазонах от ± 27,8 до ± 50 мВ

1 мкВ

3 мкВ

в диапазонах от ± 55,5 до ± 100 мВ

5 мкВ

в диапазонах от ± 115 до ± 238 мВ

10 мкВ

в диапазонах от ± 278 до ± 500 мВ

25 мкВ

в диапазонах от ± 555 мВ до ± 1 В в диапазонах от ± 1,15 до ± 2,38 В

в диапазонах от ± 2,78 до ± 5 В

50 мкВ

100 мкВ

250 мкВ

в диапазонах от ± 5,55 до ± 10 В

500 мкВ

Продолжение таблицы 3

1

2

NI PXIe-4330, NI PXIe-4331 при скорости отсчетов 25600 1/с

при напряжении питания моста 0,625 В при напряжении питания моста 1 В при напряжении питания моста 1,5 В

3 мкВ

1,84 мкВ                       ........

1,23 мкВ

при напряжении питания моста 2 В

0,92 мкВ

при напряжении питания моста 2,5 В

0,74 мкВ

при напряжении питания моста 2,75 В

0,67 мкВ

при напряжении питания моста 3,3 В при напряжении питания моста 5 В при напряжении питания моста 7,5 В

.....0,56 мкВ..........................................................................................................................................

0,37 мкВ

0,25 мкВ

при напряжении питания моста 10 В

0,18 мкВ

дополнительная мультипликативная относительная погрешность в рабочем диапазоне температур, не более

NI PXI-4220

Г10-3

NI PXIe-4330, NI PXIe-4331

5Ч0-4

дополнительное смещение нуля в рабочем диапазоне температур, не более

NI PXI-4220

в диапазонах от ± 10 до ± 500 мВ

100 мкВ

в диапазонах от ± 555 мВ до ± 1 В

500 мкВ

NI PXIe-4330, NI PXIe-4331

90 мкВ/В

Тип разъемов

NI PXI-4220

D-SUB 9-pin, 2 шт.

NI PXIe-4330, NI PXIe-4331

DIN 41612/IEC60603 96-pin

Потребляемая мощность (от шасси), не более

NI PXI-4220

10 Вт

NI PXIe-4330, NI PXIe-4331

18.9 Вт

Г абаритные размеры, не более, мм

160 х 100 х 20

Масса, не более

NI PXI-4220

148 г

NI PXIe-4330, NI PXIe-4331

152 г

Рабочие условия применения температура, оС относительная влажность воздуха, %

от 0 до + 55

от 10 до 90

У словия транспортирования и хранения

температура, оС

от минус 10 до + 70

относительная влажность воздуха, %

от 10 до 90

Примечания к таблице 3:

1 Номинал 1 кОм только для NI PXIe-4330, NI PXIe-4331.

2 Номинал 50 кОм только для NI PXIe-4330, NI PXIe-4331.

Знак утверждения типа

наносится на лицевую панель модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность модулей приведена в таблице 4.

Таблица 4

Наименование

Обозначение

Количество

Модуль измерительный для резистивных мостовых схем

NI PXI-4220, NI PXIe-4330,

NI PXIe-4331 (в соответствии с заказом)

1

Программное обеспечение (драйвер) на компакт-диске

NI-DAQ для NI PXI-4220 NI-DAQmx для NI PXIe-433x

1

Кабели и принадлежности

в соответствии с заказом

по заказу

Руководство по эксплуатации на русском языке

NI PXI-4220. Руководство пользователя

NI PXI-433x. Руководство пользователя

1

Методика поверки

Ml-NI4220/433x-2010

1

Поверка

осуществляется по документу М11-\I4220/433x-2010 «Модули измерительные для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI PXIe-4331. Методика поверки», утвержденному ГЦИ СИ «Росиспытания» 18.10.2010 г.

Необходимые средства поверки, требования к их основным метрологическим характеристикам и рекомендуемые средства поверки приведены в таблице 5.

Таблица 5

Средство поверки и требования к его метрологическим характеристикам

Рекомендуемое средство поверки и его метрологические характеристики

Вольтметр постоянного напряжения: относительная погрешность измерения постоянного напряжения от 0,6 до 10 В не более ± 0,05 %

Мультиметр цифровой Keithley 2000: относительная погрешность измерения постоянного напряжения от 0,6 до 10 В не более ± 0,008 %

Калибратор постоянного напряжения - для NI PXIe-4220:

абсолютная погрешность установки постоянного напряжения не более

± (240-4/U + 20 мкВ) в диапазоне от 10 до 500 мВ ± (240-4/U + 100 мкВ) в диапазоне от 0,555 до 3 В ± [240-4^U + 500 мкВ] в диапазоне от 3,3 до 10 В - для NI PXIe-4330, NI PXIe-4331: относительная погрешность установки постоянного напряжения 240 мВ

не более ± 0,015 %

калибратор универсальный Fluke 9100: абсолютная погрешность установки постоянного напряжения не более: ± [6-10’5-U + 4,16 мкВ] в диапазоне

от 5 до 320 мВ

± [6-10’5-U + 41,6 мкВ] в диапазоне

от 320 мВ до 3,2 В

± [6,5-10’5-U + 416 мкВ] в диапазоне

от 3,2 до 32 В

относительная погрешность установки постоянного напряжения 240 мВ не более ± 0,008 %

Сведения о методах измерений

Методы измерений изложены в документах «NI PXI-4220. Руководство пользователя», «NI PXIe-4330, NI PXIe-4331. Руководство пользователя».

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.027-2001. ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
