Система измерительная коммерческого учета газа энергоблока № 8 ТЭЦ-26 ОАО "Мосэнерго"
| Номер в ГРСИ РФ: | 45541-10 |
|---|---|
| Производитель / заявитель: | Компания "ALSTOM Power Systems S.A.", Франция |
|
45541-10: Описание типа
2012-45541-10.pdf
|
Скачать | 101 КБ |
Для измерения объема природного газа по ГОСТ 5542-87 приведенного к стандартным условиям ГОСТ 2939 (Рс = 0,101325 МПа, Тс = 20 °С), а также для контроля температуры и давления природного газа. Область применения: для проведения расчетов между поставщиком и потребителем природного газа ТЭЦ-26 ОАО "Мосэнерго".
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 45541-10 | ||||||
| Наименование | Система измерительная коммерческого учета газа энергоблока № 8 ТЭЦ-26 ОАО "Мосэнерго" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | be4b23f6-8d93-36ae-e543-0e0efd89567e | ||||||
| Испытания |
|
||||||
| Год регистрации | 2010 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2010 |
| Страна-производитель | Швейцария |
| Примечание | 29.12.2012 Внесены изменения в описание типа |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 41101 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1248 п. 01 от 29.12.201203д3 от 29.07.10 п.125 |
Производитель / Заявитель
Компания "ALSTOM (Switzerland) Ltd.", ШВЕЙЦАРИЯ
Швейцария
7, Браун Бовери Штрассе, 5401 Баден, Швейцария. Тел. +41 56 205 77 33 Факс +41 56 205 71 71
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
45541-10: Описание типа
2012-45541-10.pdf
|
Скачать | 101 КБ |
Описание типа
Назначение
Система измерительная коммерческого учета газа энергоблока № 8 ТЭЦ-26 ОАО «Мосэнерго» (далее по тексту - СИКГ) предназначена для измерения объема природного газа по ГОСТ 5542-87 приведенного к стандартным условиям ГОСТ 2939 (Рс = 0,101325 МПа, Тс = 20°С), а также для контроля температуры и давления природного газа.
Описание
Измерение количества природного газа проводится методом динамических измерений с использованием расходомеров-счетчиков газа турбинных и последующим приведением измеренного объема при рабочих условиях к стандартным условиям (Рс = 0,101325 МПа, Тс = 20°С), с помощью вычислителя УВП-280Б.01.
СИКГ состоит из двух трубопроводов:
Первый трубопровод - основной, используемый для коммерческого учета газа;
Второй трубопровод - резервно-контрольный, используемый для контроля показаний.

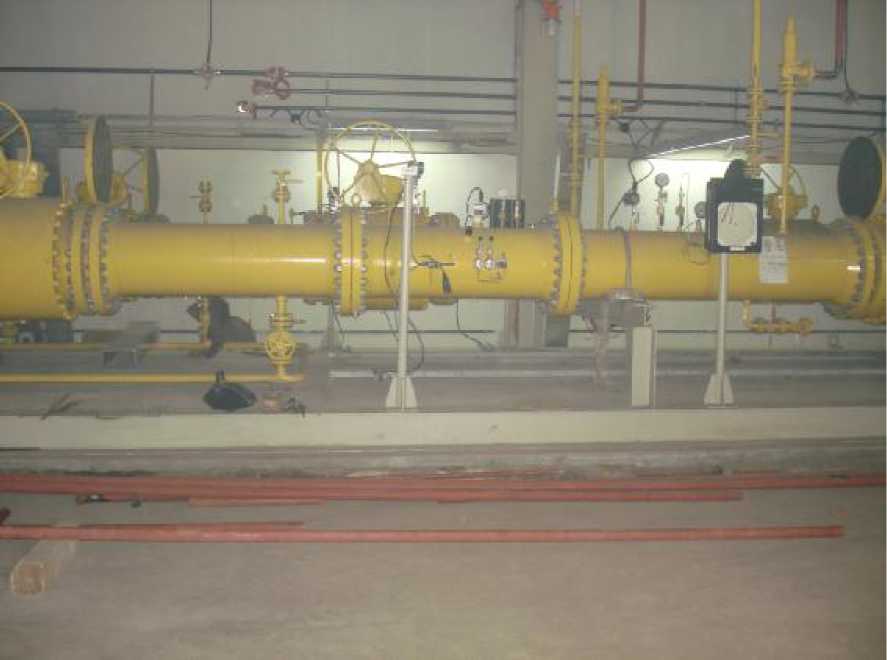

Рис. 1 - внешний вид Системы измерительной коммерческого учета газа энергоблока № 8 ТЭЦ-26 ОАО «Мосэнерго» (СИКГ).
Состав каждого трубопровода:
|
№ п/п |
Наименование СИ |
Тип |
