Манометры медицинские ММ-ТРИВЕС-ПЧЗ-М
| Номер в ГРСИ РФ: | 45693-10 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Тривес", г.С.-Петербург |
|
45693-10: Описание типа
2015-45693-10.pdf
|
Скачать | 71 КБ |
Для измерений избыточного давления воздуха в компрессионной манжете измерителей артериального давления, применяемых для косвенного определения систолического и диастолического артериального давления в сердечно-сосудистой системе пациента. Область применения- медицинские лечебно-профилактическиеучреждения и индивидуальные потребители.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45693-10 |
| Действует | по 30.07.2021 |
| Наименование | Манометры медицинские |
| Модель | ММ-ТРИВЕС-ПЧЗ-М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5953a2fb-2c57-3029-8001-cf0915779f2c |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 9441-002-33094849-2005 |
| Класс СИ | 39 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41371 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д3 от 29.07.10 п.280 |
Производитель / Заявитель
ООО "Тривес", РОССИЯ, г.С.-Петербург
Россия
191194, ул.Чайковского, 65, офис 7, тел./факс (812) 388-92-09
Поверка
| Методика поверки / информация о поверке | Р 50.2.032-04 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7200
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6737 (94%) |
| Неуспешных поверок (СИ непригодно) | 463 (6 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
45693-10: Описание типа
2015-45693-10.pdf
|
Скачать | 71 КБ |
Описание типа
Назначение
Манометры медицинские ММ-«Тривес-ПЧЗ-М» (далее манометры) предназначены для измерения избыточного давления воздуха в компрессионной манжете измерителей артериального давления, применяемых для косвенного определения систолического и диастолического артериального давления в сердечно-сосудистой системе пациента.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки.
Под воздействием измеряемого давления происходит линейное перемещение центра мембранной коробки, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
В состав манометра входит мембранная коробка, передаточный механизм со спиральной пружиной, циферблат и стрелка.
Манометры выпускаются в четырех исполнениях: ММ1-С, ММ1-П, ММ2, ММ3, которые отличаются габаритными размерами и материалом корпуса. В манометрах ММ3 на штуцере манометра установлен пневматический нагнетатель. Конструкция манометров ММ1-С и ММ1-П обеспечивает возможность корректировки нуля в процессе эксплуатации.

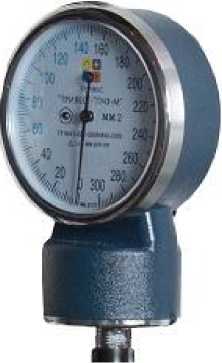

Фотография общего вида манометра
Технические характеристики
Диапазон измерений давления, мм рт.ст. (кПа) Пределы допускаемой абсолютной погрешности, мм рт.ст. (кПа)
Цена деления шкалы манометра:
- для шкалы, отградуированной в кПа, кПа
от 20 до 300 (от2,67 до 40)
±3 (0,4)
|
Лист № 2 Всего листов 3 | |
|
- для шкалы, отградуированной в мм рт.ст., мм рт.ст. Вариация* показаний (погрешность гистерезиса), мм рт.ст. (кПа) |
2 |
|
не более |
4 (0,53) |
*- только для экспортируемых манометров по дополнительному
|
требованию заказчика Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10оС, % от в.п.и. Предельная допустимая перегрузка манометров избыточным давлением, % от верхнего предела измерений Габаритные размеры, мм, не более: |
±0,6 25 |
|
- ММ1-С - ММ1-П - ММ2 - ММ3 |
60х36,5х105 60х36,5х105 50х35х93 70х62х178 |
Материал корпуса:
|
- ММ1-С, ММ2, ММ3 |
металл |
|
- ММ1-П Масса манометра, кг, не более Средний срок службы, лет Условия эксплуатации: |
пласт. 0,26 6 |
|
- диапазон температуры окружающего воздуха, оС - относительная влажность воздуха, % - атмосферное давление, кПа |
от 5 до 40 от 20 до 85 101,3±10 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта манометра. На циферблат или корпус манометра знак наносится методом наклейки или любым другим способом.
Комплектность
В комплект поставки входят:
Манометр один из исполнений:
- ММ1-С-«Тривес-ПЧЗ-М»; ЮМВА 874121.006
- ММ1-П-«Тривес-ПЧЗ-М»; ЮМВА 874121.006-01
- ММ2-«Тривес-ПЧЗ-М»; ЮМВА 874121.006-02
- ММ3-«Тривес-ПЧЗ-М»; ЮМВА 874121.006-03
Паспорт
Потребительская тара
Поверка
осуществляется по Р 50.2.032-2004 «ГСИ. Измерители артериального давления
неинвазивные. Методика поверки».
Сведения о методах измерений
Отсутствуют
Лист № 3
Всего листов 3
Нормативные документы
1. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
2. ГОСТ 31515.1-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные». Часть 1. Общие требования.
2. ГОСТ 31515.2-2012 «Сфигмоманометры (измерители артериального давления) неинвазивные» Часть 2. Дополнительные требования к механическим сфигмоманометрам.
