Фурье-спектрометры инфракрасные EM27
| Номер в ГРСИ РФ: | 45757-10 |
|---|---|
| Категория: | Фурье-спектрометры |
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
|
45757-10: Описание типа
2015-45757-10.pdf
|
Скачать | 85.1 КБ |
Для измерения оптических эмиссионных спектров в среднем ИК диапазоне, определения концентрации различных веществ в газообразной фазах исследуемых образцов в следующих областях: удалённый качественный и количественный анализ загрязнения воздуха, в том числе и дистанционный мониторинг с самолёта,контроль за выбросами в атмосферу различных промышленных предприятий. Применяются в следующих областях: удалённый качественный и количественный анализ загрязнения воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45757-10 |
| Действует | по 30.07.2021 |
| Наименование | Фурье-спектрометры инфракрасные |
| Модель | EM27 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94736749-8678-b982-f62d-508d8438f7b9 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2010 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ОАО ФНТЦ "Инверсия" |
| Адрес центра | 107031, г.Москва, ул.Рождественка, 27 |
| Руководитель центра | Пункевич Борис Семенович |
| Телефон | () |
| Факс | 208-49-62 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41404 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д3 от 29.07.10 п.341 |
Производитель / Заявитель
Фирма "Bruker Optik GmbH", ГЕРМАНИЯ
Германия
D-76275 Ettlingen, Rudolf-Plank Str., 23 Germany, тел.(0 72 43) 504-600, факс (0 72 43) 50-6984, E-mail: optik@bruker.de
Поверка
| Методика поверки / информация о поверке | МП ОАО ФНТЦ "Инверсия" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45757-10: Описание типа
2015-45757-10.pdf
|
Скачать | 85.1 КБ |
Описание типа
Назначение
Фурье-спектрометры инфракрасные ЕМ27 (далее - Фурье-спектрометры)
предназначены для измерения оптических эмиссионных спектров в среднем ИК диапазоне, определения концентрации различных веществ в газообразной фазах исследуемых образцов в следующих областях: удалённый качественный и количественный анализ загрязнения воздуха, в том числе и дистанционный мониторинг с самолёта, контроль за выбросами в атмосферу различных промышленных предприятий.
Описание
Фурье-спектрометры ЕМ27 представляют собой стационарные автоматизированные приборы.
Принцип действия основан на методе эмиссионного оптического спектрального анализа.
Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде уголковых светоотражателей. Спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется линейно с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности холла (основной максимум интерферограммы) определяется расчётным путём.
Прибор оборудован стабильной оптической скамьей. Полностью цифровой прибор оборудован детекторами со встроенными предусилителями сигнала и АЦП, вследствие чего нет влияния на прибор электромагнитных излучений.
Конструктивно Фурье-спектрометры выполнены в виде портативно-переносных приборов, оснащённых телескопом с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей. Приборы могут комплектоваться дополнительными детекторами.
Управление процессом измерения осуществляется от внутреннего контроллера и совместимого компьютера (модель не ниже Pentium) с помощью программного комплекса OPUS. Программный комплекс OPUS - это пакет программ, предназначенных для наиболее полного использования всех возможностей Фурье-спектрометров.
С помощью программного обеспечения осуществляется настройка прибора, оптимизация его параметров, управление его работой, Фурье-преобразование интерферограммы, обработка выходной информации, в том числе построение градуировочных графиков, печать и сохранение результатов анализа. Программный пакет OPUS обеспечивает возможность использования измерительной информации другими программами для подготовки документов с результатами измерений.
Фурье-спектрометры комплектуются библиотеками спектров веществ, что позволяет проводить идентификацию исследуемых образцов.

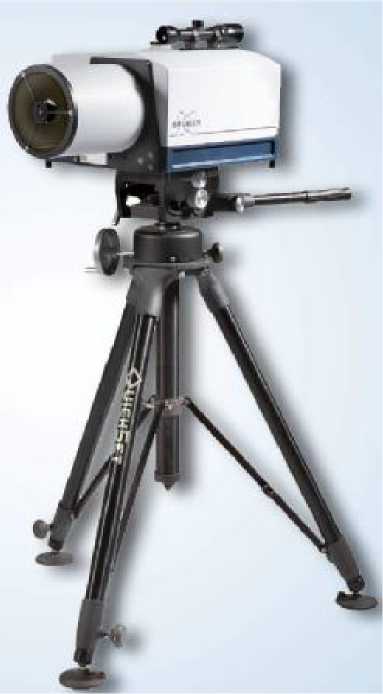

Рисунок 1 - Общий вид Фурье-спектрометра инфракрасного ЕМ27
Программное обеспечение
В фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программное обеспечение OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS/Tensor |
|
Номер версии (идентификационный номер) ПО |
7.5 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.077-2014. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Технические характеристики
Таблица 2
|
Параметры |
Спецификация |
|
Спектральный диапазон измерений, см-1 |
Максимально возможный 700-5000 |
|
Спектральное разрешение, не более, см-1 |
1 (опционально 0,5) |
|
Воспроизводимость волнового числа, не более, см-1 |
±0,05 |
|
Пределы допускаемой абсолютной суммарной погрешности измерений по шкале волновых чисел, не более, см-1 |
±0,01 |
|
Пределы допускаемой абсолютной (суммарной) погрешности измерений по фотометрической шкале, не более, %Т |
±0,1 |
|
Скорость сканирования, спектров/с |
Максимально возможное 32 |
|
Напряжение питания постоянного тока, В |
24 (с преобразователем или блок батарей) |
|
Потребляемая мощность, 1Г А |
80 |
|
Г абаритные размеры, мм |
400x360x270 |
|
Масса, кг |
18 |
|
Условия эксплуатации: -температура окружающего воздуха, °С -изменение температуры в ходе измерений, °С/ч -относительная влажность воздуха, % |
0 ... +40 ±1 <80 |
|
Условия транспортировки и хранения: -диапазон температур, °С -относительная влажность воздуха, % |
-30 ... +50 <80 |
|
Срок службы, не менее, лет |
7 |
Знак утверждения типа
наносится на корпус прибора и на титульный лист руководства по эксплуатации.
Комплектность
Основной комплект поставки представлен в таблице 3.
Таблица 3
|
Наименование |
Количество, шт. (экз.) |
|
Фурье спектрометр |
1 |
|
Компьютер |
1 |
|
Принтер |
1 |
|
Комплект инструментов |
1 |
|
Программное обеспечение |
1 |
|
Руководство пользователя (на русском языке) |
1 |
|
Методика поверки |
1 |
|
Соединительные кабели |
1 |
Дополнительное оборудование (поставляется по заказу) представлено в таблице 4. Таблица 4
|
Наименование |
Количество, шт. (экз.) |
|
Детекторы | |
|
Панель ввода-вывода цифровых и аналоговых сигналов | |
|
Оборудование высокого разрешения и быстрого сканирования | |
|
Устройство для продувки прибора | |
|
Телескопический объектив | |
|
Источник ИК излучения |
Поверка
проводится в соответствии с документом МП 45757-10 «Фурье-спектрометры инфракрасные
ЕМ27 фирмы «Bruker Optik GmbH», Германия. Методика поверки», утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в феврале 2010 г.
Основные средства поверки:
пары воды в атмосфере и/или монооксид углерода
Сведения о методах измерений
«Дистанционный ИК-фурье сенсор ЕМ27. Руководство Пользователя», раздел 6.
Нормативные документы
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
2 ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования »
3 Техническая документация фирмы-изготовителя.
