Кондуктометры 8222
| Номер в ГРСИ РФ: | 45762-10 |
|---|---|
| Категория: | Кондуктометры |
| Производитель / заявитель: | Фирма "Burkert S.A.S.", Франция |
Для измерения удельной электропроводности и температуры жидкостей (чистых и загрязненных) и применяются в различных отраслях промышленности. Кондуктометры выпускаются в двух исполнениях - одноканальное (один аналоговый выход) и двукканальное (два аналоговых выхода) исполнение. Применяются на предприятиях различных отраслей промышленности, в том числе для анализа природных и сточных вод, технологических растворов и водных экстрактов проб растительной и пищевой продукции, а также автоматизации технологических процессов, включая процессы в системах водоподготовки с различными степенямиочистки воды (сточной и промышленной).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45762-10 |
| Действует | по 20.07.2025 |
| Наименование | Кондуктометры |
| Модель | 8222 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4d79ca64-71e9-8ca7-27c1-04ba89b83489 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Франция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ОАО ФНТЦ "Инверсия" |
| Адрес центра | 107031, г.Москва, ул.Рождественка, 27 |
| Руководитель центра | Пункевич Борис Семенович |
| Телефон | () |
| Факс | 208-49-62 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41409 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д3 от 29.07.10 п.346 |
Производитель / Заявитель
Фирма "Burkert SAS", Франция
Франция
BP 21, F-67220, Triembach Au Val, France Тел. +33 (0) 3 88 58 94 80 Факс +33 (0) 3 88 58 98 79, www.burkert.com
Поверка
| Методика поверки / информация о поверке | МП ОАО ФНТЦ "Инверсия" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1397
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1388 (99%) |
| Неуспешных поверок (СИ непригодно) | 9 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
45762-10: Описание типа
2015-45762-10.pdf
|
Скачать | 81.2 КБ | |
|
45762-10: Методика поверки
2021-mp45762-10.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Кондуктометры 8222 (далее - кондуктометры) предназначены для измерения удельной электропроводности (УЭП) и температуры жидкостей (чистых и загрязненных).
Описание
Принцип действия кондуктометров при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости (УЭП), а также в унифицированный электрический сигнал, пропорциональный измеренному значению УЭП.
Принцип действия кондуктометра основан на измерении электрической проводимости жидкостей методом контактной кондуктометрии.
Кондуктометр включает микропроцессорную систему, что позволяет производить электронные настройки и выбирать режим измерений, осуществлять самодиагностику кондуктометра.
Кондуктометр выдает аналоговый сигнал, пропорциональный измеренному значению УЭП и обеспечивает цифровую индикацию результатов измерений в единицах измерений УЭП или в единицах измерений удельного электрического сопротивления (УЭС). Результат измерения температуры может представляться как в единицах шкалы Цельсия (°С) так и в единицах шкалы Фаренгейта (°F).
Кондуктометр состоит из измерительного блока (вторичного преобразователя) и датчика (первичного измерительного преобразователя), состоящего из контактной двухэлектродной кондуктометрической ячейки (далее - ячейка) и термопреобразователя. Встроенный термопреобразователь Pt 1000 обеспечивает возможность измерения температуры контролируемой среды и приведения измеренного значения УЭП к заданной температуре. Корпус включает в себя электронный модуль и съемный дисплей.
Значение удельной электрической проводимости и значение температуры измеряемой среды выводятся на дисплей вторичного измерительного преобразователя или в виде аналогового сигнала передается в персональный компьютер, контроллер, устройство индикации, регистрации.
В кондуктометрах предусмотрена аварийная сигнализация о выходе значений удельной электрической проводимости за установленные пределы.
Кондуктометр может изготавливаться в различных вариантах исполнения:
- одноканальное (один аналоговый выход 4-20 мА);
- двухканальное (два аналоговых выхода 4-20 мА).
Кондуктометр в одноканальном исполнении может иметь два программируемых выхода (один транзисторный и один 2-х-проводной токовый выход) или три программируемых выхода (два транзисторных выхода и один 2-х-проводной токовый выход); в двухканальном исполнении - четыре программируемых выхода (два транзисторных и два 3-х-проводных токовых выхода).

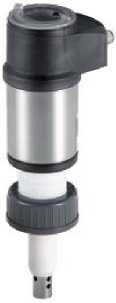

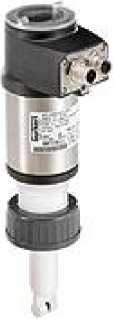

Рис.1. Фотография внешнего вида кондуктометра 8222.
Технические характеристики
Метрологические характеристики кондуктометров 8222 приведены в таблице 1. Таблица 1
|
Характеристики |
Исполнение | |
|
одноканальное |
двухканальное | |
|
Диапазон измерений УЭП |
от 0,05 мкСм/см до 10 мСм/см | |
|
Постоянная ячейки, поддиапазоны измерений |
К=0,01 от 0,05 мкСм/см до 20 мкСм/см К=0,1 от 0,5 мкСм/см до 200 мкСм/см К=1,0 от 5 мкСм/см до 10 мСм/см | |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
± 3 | |
|
Диапазон измерения температуры контролируемой среды, °С |
от минус 20 до плюс 100 (гайки из ПВДФ) | |
|
от 0 до 50 (фитинг ПВХ) | ||
|
от 0 до 80 (фитинг ПП) | ||
|
от минус 20 до плюс 100 (фитинг ПВДФ, нерж. сталь) | ||
|
от 0 до 50 (гайка из ПВХ с фитингом ПВХ, ПВДФ) | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 1 | |
|
Пределы допускаемой дополнительной погрешности измерений УЭП при изменении температуры окружающего воздуха в пределах рабочих условий на каждые 10 °С, % |
± 0,2 (электронный блок) | |
|
Компенсация температуры |
Авто (встроенный Pt1000), эталонная темп. 25 ° С | |
|
Давление контролируемой среды, бар |
от 0 до 16 | |
|
Потребляемая мощность, В\А, не более |
0,9 |
0,2 |
|
Аналоговый сигнал постоянного тока, пропорциональный измеряемой УЭП и температуре, мА |
от 4 до 20 | |
|
Г абаритные размеры, мм, не более |
245x70x114 | |
|
Масса, кг, не более |
0,55 | |
Условия эксплуатации:
от минус 10 до плюс 60
85
от 14 до 36
от 12 до 36
25
5
8
от 2 до 10
IP 67
- температура окружающей среды при эксплуатации и хранении, °С
- относительная влажность без конденсации влаги при температуре 35°С, не более, %
- питание от источника постоянного тока напряжением, В
исполнение однокональное
исполнение двухканальное
- потребляемый ток, мА:
исполнение однокональное
исполнение двухканальное
- срок службы, лет, не менее
электронный блок
электрод (в зависимости от контролируемой среды)
- класс защиты
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора методом штемпелевания.
Комплектность
Комплектность кондуктометров 8222 приведена в таблице 2. Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
Кондуктометр 8222 |
1 | |
|
Съемный дисплей/программатор |
По запросу |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 | |
|
Руководство по монтажу фитинга S022 |
1 | |
|
Фитинг с наружной резьбой G1/" |
1 |
По заказу |
|
Кабельный разъем М12 (для одноканального исполнения) |
1 |
По заказу |
|
Кабельный разъем и кабельная розетка М12 (для двухканального исполнения) |
1 |
По заказу |
|
Г лухая крышка с уплотнением |
1 |
По заказу |
|
Буферные растворы УЭП (±1%) |
1 |
По заказу |
Поверка
осуществляется по документу МП 45762-10 «Кондуктометр 8222. Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» 15.03.2010 г.
Основное поверочное оборудование:
- кондуктометр лабораторный типа КЛ-4 ИМПУЛЬС 5Ж2.840.047 ТО; диапазон измерений от 1-10 6 до 150 См/м, предел допускаемой относительной погрешности ±(0,25-1,00)%
- контрольные растворы. Рабочие эталоны УЭП ГОСТ 22171-90; значения УЭП контрольных растворов составляют 20, 50, 90% поддиапазона поверяемого кондуктометра;
- термометр ртутный типа ТЛ-4 ГОСТ 28498-90; диапазон измерения от 0 до 55 °С, от 50 до 105°С, цена деления ± 0,1 °С
- термостат жидкостный типа U15; диапазон поддержания температур от 15 до 100 °С, погрешность поддержания температуры ± 0,1 °С
- вода дистиллированная ГОСТ 6709-72; УЭП при 20 °С не более 5-10 4 См/м.
Сведения о методах измерений
изложены в документе «Кондуктометр 8222. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 13350-78 «Анализаторы жидкости кондуктометрические ГСП. Общие технические условия».
ГОСТ 22729-84 «Анализаторы жидкостей ГСП. Общие технические условия».
ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».
Техническая документация фирмы-изготовителя «Burkert S.A.S.», Франция.
