Вольтамперметры, милливольтметры М2017, М2016

Назначение

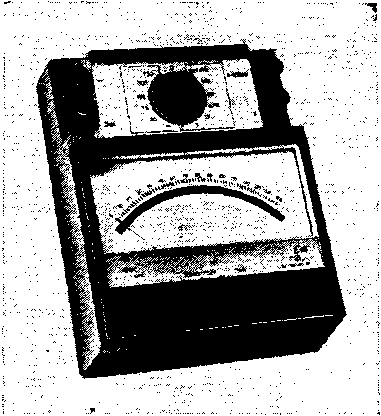

Милливольтметры М2016 и вольтамперметры М2017 (см. рисунок) предназначены для измерения напряжения и силы постоянного тока в закрытых сухих отапливаемых помеще

ниях в интервале температур от 10 до 35°С и относительной влажности 80%, удовлетворяют требованиям группы А ГОСТ 1845—59.     '

№ 4577—74 Стр. 2

Описание

Приборы М2016 и М2017 переносные показывающие магнитоэлектрической системы с внутрирайонным магнитом. Подвижная часть укреплена на растяжках. Приборы имеют антипараллаксное устройство.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности 0,2.

Пределы измерения:

М2016 — 45; 75 -мВ; 3 В;

М217—3 мА; от 45 до 750 мВ; от 1,5 до 750 В.

Время успокоения 4 с.

Габаритные размеры 243X200x100 мм.

Масса прибора без футляра 3 кг.

Комплектность

Совместно с прибором поставляют:

1) растяжки запасные — 3 шт.;

2) техническое описание и инструкцию по эксплуатации;

3) футляр — 1 шт.

4) паспорт.

Поверка

Приборы М2016 и М2017 поверяют по инструкции 184—62 «По поверке амперметров, вольтметров, ваттметров и варметров».

Испытания проводила Омская лаборатория государственного надзора за стандартами и измерительной техникой. Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
