Измерители ИНТРОМЕТ
| Номер в ГРСИ РФ: | 45779-10 |
|---|---|
| Производитель / заявитель: | ООО "Интрон Плюс", г.Москва |
|
45779-10: Описание типа
2015-45779-10.pdf
|
Скачать | 94.9 КБ |
Для измерений толщины проводящих медных покрытий, нанесенных на поверхность диэлектрического основания. Применяются в производстве фольгированных диэлектриков, печатных плат и других областях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45779-10 |
| Действует | по 28.07.2021 |
| Наименование | Измерители |
| Модель | ИНТРОМЕТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 35717e0b-44c6-0526-8ad2-abc7d8c73e98 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ЛАВБ 421948.003 ТУ |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41462 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.12 |
Производитель / Заявитель
ООО "Интрон Плюс", РОССИЯ, г.Москва
Россия
111250, ул.Красноказарменная, 14, тел. (495) 362-56-38, 362-74-98, 111524, ул.Электродная, д.11, стр.1 тел. (495) 229 37 47, E-mail: info@intron.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.502-84 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 576 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45779-10: Описание типа
2015-45779-10.pdf
|
Скачать | 94.9 КБ |
Описание типа
Назначение
Измерители ИНТРОМЕТ (далее по тексту - измерители) предназначены для измерений толщины проводящих медных покрытий, нанесенных на поверхность диэлектрического основания.
Описание
Измеритель состоит из электронного блока и преобразователя, подключенного к электронному блоку при помощи кабеля.
Преобразователь снабжен контактным устройством, с помощью которого осуществляется электрический контакт с измеряемым покрытием. Измерительный сигнал представляет собой электрический импульс постоянного тока, который с помощью преобразователя подводится к покрытию и измеряется падение напряжения на участке покрытия. Сигнал подвергается усилению и измерению при помощи аналого-цифрового преобразователя. Далее по значениям амплитуды сигнала вычисляется значение толщины покрытия.
Операции по аналого-цифровому преобразованию, вычислению значения толщины и выводу на дисплей осуществляются при помощи микроконтроллера.
Принцип действия измерителя основан на электрическом (электропотенциальном) методе неразрушающего контроля.
Фотография измерителя представлена на рисунке 1.

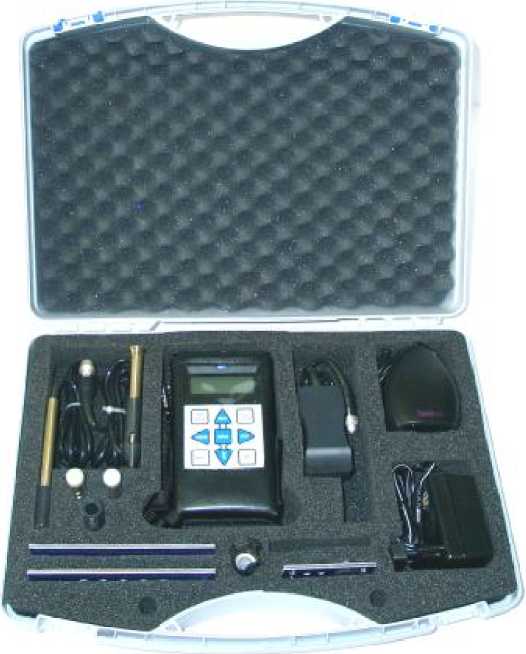

Рисунок 1 - Общий вид измерителя ИНТРОМЕТ
Программное обеспечение
Измерители имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ITM USB 2 4.hex |
|
Номер версии (идентификационный номер) ПО |
2.Х |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с измерителем пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения измерителей соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Диапазон измерений толщины покрытий, мкм |
от 15 до 80 |
|
Пределы допускаемой абсолютной погрешности, мкм где х - измеренное значение толщины покрытий, мкм |
±(1,0+0,05-x) |
|
Продолжительность непрерывной работы не менее, ч |
8 |
|
Средняя наработка на отказ, не менее, ч |
2000 |
|
Полный средний срок службы, не менее, лет |
5 |
|
Габаритные размеры, мм: -электронного блока -пробника ПП100 |
155х30х80 80х18х37 |
|
Диапазон рабочих температур, °С |
от 5 до 40 |
|
Относительная влажность при 35 °С, не более, % |
80 |
|
Масса, не более, кг |
0,3 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации ЛАВБ 421948.003 РЭ «Измерители ИНТРОМЕТ. Руководство по эксплуатации» типографским способом, а также на заднюю панель измерителей методом шелкографии.
Комплектность
Таблица 3
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Блок электронный |
1 шт. |
|
Преобразователь ПП100 |
1 шт. |
|
Набор образцов КО-52-4 ЛАВБ 406 440 005 |
1 шт. |
|
Сетевой адаптер |
1 шт. |
|
Шнур для подключения к компьютеру USB А - USBB |
1 шт. |
|
Кейс для переноски и хранения Измерителя |
1 шт. |
|
Руководство по эксплуатации ЛАВБ 421948.003 РЭ |
1 экз. |
Поверка
осуществляется в соответствии с ГОСТ 8.502-84 «ГСИ. Толщиномеры покрытий. Методы и средства поверки».
Основные средства поверки: меры толщины покрытий ИТП (Госреестр № 34825-07), диапазон измерений: от 15 до 80 мкм, погрешность от ±0,45 до ±1,75 мкм.
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации ЛАВБ 421948.003 РЭ «Измерители ИНТРОМЕТ. Руководство по эксплуатации».
Нормативные документы
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне 1.. .20000 мкм;
технические условия Измеритель ИНТРОМЕТ ЛАВБ 421948.003 ТУ.
