Комплекты светофильтров КОФ-02

Назначение

Комплекты светофильтров КОФ-02 (далее - комплекты) предназначены для поверки анализаторов жидкости типа «Флюорат-02» (далее - анализаторов), а также для поверки фотометров и спектрофотометров других типов в видимой области спектра.

Описание

Комплекты состоят из светофильтров, изготовленных из нейтральных оптических стекол НС-6, НС-7, НС-8, НС-9 по ГОСТ 9411-91 и оптического бесцветного стекла К-8 по ГОСТ 3514-94, светофильтров из цветного оптического стекла ПС-7 по ГОСТ 9411-91 и вспомогательного светофильтра.

Каждый светофильтр представляет собой плоскопараллельную пластину, фиксированную в металлической оправе. Светофильтры упакованы в два футляра.

Внешний вид комплектов представлен на рис.1.

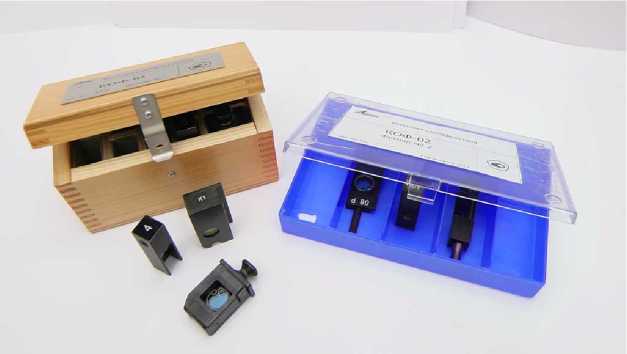

Рис.1. Внешний вид комплектов светофильтров КОФ-02

Технические характеристики

Номинальные значения спектрального коэффициента направленного про- 92,0; 71,0; 40,0; пускания на длине волны 520 нм и редуцированного коэффициента        27,0; 10,0; 1,5

направленного пропускания, %

Допускаемое отклонение от номинальных значений спектрального коэффициен

та направленного пропускания на длине волны 520 нм и редуцированного коэффициента направленного пропускания, %:

для номинальных значений 10 ... 92 %

для номинального значения 1,5 %

Пределы допускаемой абсолютной погрешности измерения спектрального коэффициента направленного пропускания на длине волны 520 нм и редуцированного коэффициента направленного пропускания, %

Длина волны максимального значения коэффициента направленного пропуска

ния вспомогательного светофильтра, нм                                       520 ± 10

Длины волн максимумов полос поглощения светофильтров ПС-7-В и ПС-7-Р, нм 431 ± 5;

529±5;

685 ± 5

Пределы допускаемой абсолютной погрешности определения длин волн максимумов поглощения светофильтров ПС-7-В и ПС-7-Р, нм                           ± 0,5

Габаритные размеры должны быть, мм, не более

нейтральных светофильтров и светофильтра ПС-7-В в оправе             13х13х50

светофильтра ПС-7-Р в оправе                                          19х7х55

вспомогательных светофильтров в оправе                               18х26х45

Масса светофильтров в оправе, г, не более

одного нейтрального светофильтра и светофильтра ПС-7-В

светофильтра ПС-7-Р

одного вспомогательного светофильтра в оправе

Масса комплектов в футлярах, г, не более

футляр № 1

футляр № 2

Условия эксплуатации комплектов:

температура окружающей среды, °С                                  от 15 до 25

атмосферное давление, кПа                                       от 84 до 106,7

относительная влажность воздуха, не более

Знак утверждения типа

наносится на футляры комплекта и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 1

Нормативные документы

ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2 - 20,0 мкм».

ТУ 4321-200-20506233-2000 «Комплекты светофильтров КОФ-02. Технические условия».
