Высотомеры Digimar 816 CL
| Номер в ГРСИ РФ: | 45815-10 |
|---|---|
| Категория: | Высотомеры |
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
|
45815-10: Описание типа
2020-45815-10.pdf
|
Скачать | 84.6 КБ |
Для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий. Область применения - цеха и лаборатории промышленных предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45815-10 |
| Действует | по 22.05.2025 |
| Наименование | Высотомеры |
| Модель | Digimar 816 CL |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5f9dbb78-d2f1-1fdd-6f56-1274a037718c |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41479 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.49 |
Производитель / Заявитель
Фирма "Mahr GmbH Esslingen", ГЕРМАНИЯ
Германия
P.O. Box 100254, 73702, Esslingen Reutlinger Strasse 48, 73728 Esslingen тел. +49 711 9312600 факс +49 711 9312725, E-mail: handmesstechnik@mahr.de
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (95%) |
| Неуспешных поверок (СИ непригодно) | 2 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45815-10: Описание типа
2020-45815-10.pdf
|
Скачать | 84.6 КБ |
Описание типа
Назначение
Высотомеры Digimar 816 CL (далее по тексту высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий в цехах и лабораториях промышленных предприятий.
Описание
Высотомер производит измерения в одной плоскости, оснащен оптической измерительной системой высокой точности, моторизованная измерительная каретка упрощает перемещение при измерении и минимизирует влияние оператора. Высотомер позволяет устанавливать дополнительные нулевые точки для детали и сохранять до 99 различных измеренных значений.
Взаимодействие высотомера с измеряемым объектом осуществляется с помощью сменных щупов, закрепленных при помощи державки в измерительной головке, перемещающейся по вертикальной прецизионной направляющей с помощью приводного механизма. В момент контакта щупа с объектом измерения возникают акустический и световой сигналы. Величина перемещения измерительной головки отображается на экране жидкокристаллического дисплея контрольной панели.
Контрольная панель выполняет контрольно-измерительные и управляющие функ-
ции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс. Приборы могут быть снабжены сменными щупами с рабочими поверхностями различной конфигурации, а также различными принадлежностями для их удлинения и крепления. Параметры щупов сохраняются после выключения прибора.

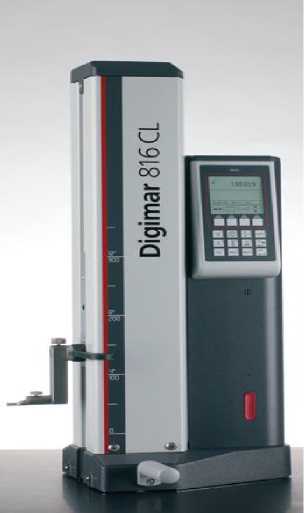

Рисунок 1 - Общий вид высотомеров Digimar 816 CL
Высотомеры устанавливаются доведенной нижней поверхностью основания на прецизионную поверхность плиты и легко перемещаются по ней с помощью воздушных подшипников. Приборы работают в ручном и автоматическом режимах. Питание высотомера осуществляется от электросети через адаптер или автономно с помощью разрядных батарей.
Программное обеспечение
Высотомеры Digimar 816 CL имеют в своем составе программное обеспечение Application ProgEprom, которое управляет процессом измерений и данными, которые потом можно просмотреть на экране персонального компьютера и/или распечатать на принтере.
Идентификационные данные программного обеспечения на Высотомеры Digimar 816 CL приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ProgEprom .EXE |
|
Номер версии (идентификационный номер) ПО |
2.0.0.3 |
|
Цифровой идентификатор ПО |
DCA6403F27BF0DA04 5684ABF5C4DB704 |
|
Другие данные, если имеются |
- |
Уровень защиты программного обеспечения оценивается, как «высокий» в соответствии с РМГ Р 50.2.077-2014
Технические характеристики
Таблица 2
|
Пределы измерений, мм |
от 0 до 350 |
от 0 до 600 |
|
вкл. |
вкл. | |
|
Возможные пределы измерений, мм |
от 0 до 520 |
от 0 до 770 |
|
вкл. |
вкл. | |
|
Дискретность отсчета цифрового устройства, мм |
0,01; |
0,001 |
|
Пределы допускаемой абсолютной погрешности, мкм, где L в мм |
2,8 + |
L/300 |
|
Допускаемое отклонение от перпендикулярности опорной плоскости, мкм, не более |
15 |
20 |
|
Измерительное усилие, Н |
1,0 ± 0,2 | |
|
Масса, кг |
25 |
30 |
|
Габаритные размеры, мм | ||
|
длина |
240 |
240 |
|
ширина |
250 |
250 |
|
высота |
741 |
985 |
|
Влажность, %, не более |
65 | |
|
Температура, при которой обеспечивается нормированная погрешность измерений*, °C |
20 |
± 1 |
|
Диапазон рабочих температур, °C |
от 10 |
до 40 |
*- при отсутствии компенсации температурной погрешности
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель высотомера методом наклейки и на техническую документацию типографским способом.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Высотомер Digimar 816 CL |
1 |
|
Державка |
1 |
|
Измерительный щуп |
1 |
|
Блок питания |
1 |
|
Сетевой адаптер питания |
1 |
|
Методика поверки |
1 |
|
Руководство по эксплуатации |
1 |
|
Измерительные щупы различной конфигурации (по заказу) |
1 |
|
Удлинители (по заказу) |
1 |
|
Державки (по заказу) |
1 |
|
Соединительный кабель USB (2 м) (по заказу) |
1 |
|
Соединительный кабель Opto RS232C (2 м) (по заказу) |
1 |
|
Принтер (по заказу) |
1 |
|
Измерительные щупы различной конфигурации (по заказу) |
1 |
|
Удлинители (по заказу) |
1 |
|
Державки (по заказу) |
1 |
|
Соединительный кабель USB (2 м) (по заказу) |
1 |
Поверка
осуществляется в соответствии с документом МП 45815-10 «Высотомеры Digimar 816 CL.
Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2010 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4 и 5 разрядов по МИ 1604-87;
- стандартный измерительный щуп диаметром 6 мм с крепежным устройством, входящий в комплект высотомера.
Сведения о методах измерений
Метод измерений изложен в документе «Высотомеры Digimar 816 CL. Руководство по эксплуатации»
Нормативные документы
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя
